3. 印刷対象物の高さを自動検出する

印刷対象物の高さを自動で検出し、プリントヘッドを印刷に適した高さに設定します。
重要

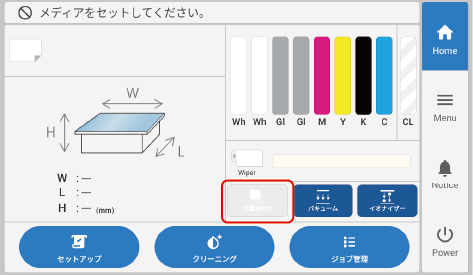

印刷対象物の高さが 4.0 mm 以下 の場合は、位置合わせをオフにして位置決めピンを下げた状態にしてください。位置決めピンが印刷対象物より高い状態では、印刷対象物ではなく位置決めピンを基準に高さがセットアップされます。

印刷対象物を位置決めピンに強く押し当てると、位置合わせをオフにしても位置決めピンが下がらない場合があります。その場合は、指で位置決めピンを押し下げてください。

PinButton_OFF
手順
  1. 印刷対象物をセットアップする。

    印刷面の高さと印刷位置を決めるの手順1から6を参照して、プリセットの選択を実施してください。

  2. テーブル高さの変更をタップする。

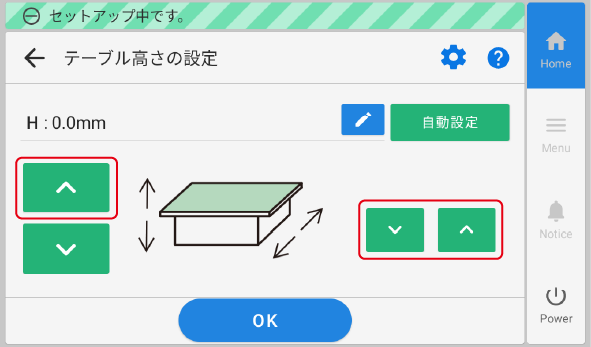

  3. 印刷面の最も高い位置をヘッドギャップセンサーに近づける。
    1. 印刷対象物をヘッドギャップセンサーの下に移動する。
      画面右側の左右に並んだPanel_Icon_UpArrow Panel_Icon_DownArrowをロングタップまたはタップして、フラットテーブルを前または後ろに移動します。
    2. 印刷面の最も高い位置をヘッドギャップセンサーに近づける。
      画面左側の縦に並んだPanel_Icon_UpArrow Panel_Icon_DownArrowをロングタップまたはタップして、印刷面の最も高い位置をヘッドギャップセンサーに近づけます。
      LON_HaightSet_5
      LON_HaightSet_4
  4. 自動設定をタップする。

    プリントヘッドのインク吐出面から約1 mm離れた位置に印刷対象物の高さが自動的に設定されます。

    メモ

    プリントヘッドのインク吐出面と印刷対象物の距離を変更することができます。

  5. OKをタップする。
