1. ÉTAT MACHINE

Affiche les informations sur les conditions de fonctionnement, le nom et l’heure pour chaque machine. Jusqu’à quatre machines peuvent être affichées.

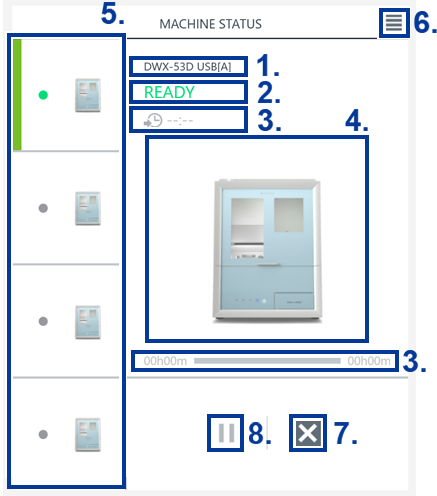

* L’image ci-après n’est qu’un exemple. Les annotations et le plan peuvent varier en fonction du modèle.

1. État de fonctionnement de la machine

Affiche une chaîne de caractère indiquant l’état de fonctionnement de la machine.

Texte	État fonctionnement
OFFLINE	Aucune machine connectée/la machine est hors tension
READY	Des données de fraisage peuvent être reçues.
BUSY	Fonctionnement en cours.
ERROR	Une erreur est survenue.
PAUSE	Fonctionnement suspendu.
COVER	Un capot a été ouvert.^*2
FINISH	Le fraisage est terminé.

^*1 Le type de capot ouvert qui provoque cet COVER état varie en fonction du modèle. Consulter le Manuel d’utilisation du modèle utilisé.

2. Nom machine

Affiche le nom de la machine enregistrée.

L’ID sériel USB est affiché en cas de connexion USB et l’adresse IP est affichée en cas de connexion réseau. Certains modèles ne sont pas prévus pour la connexion réseau. Consulter le Manuel d’utilisation du modèle utilisé.

Lors de la connexion à DGSHAPE CLOUD avec un compte DGSHAPE, un surnom d’identification de la machine est affiché en plus de son nom. Le surnom peut être défini dans l’onglet Machine Settings (Paramètres machine) - Généralités.

Méthode de connexion	Affichage
Connexion USB	USB [ID sériel USB]
Connexion réseau ^*1	* . * . * . *

^*2 Certains modèles ne sont pas prévus pour la connexion réseau. Consulter le Manuel d’utilisation du modèle utilisé.

3. Progression du fraisage

Affiche la progression de tout le fraisage.

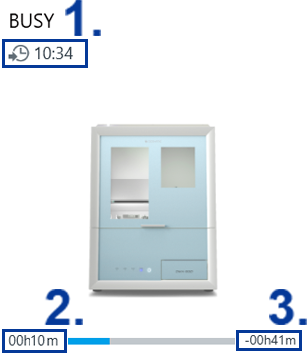

Lorsque le fraisage commence, une barre se remplit de gauche à droite pour indiquer sa progression. Pendant le fraisage, le temps d’achèvement estimé, le temps passé et le temps estimé restant sont affichés. La barre atteint l’extrémité droite quand la totalité du fraisage est terminée.

: Temps estimé
: Temps passé
: Temps restant estimé

RAPPEL Quand l’état de fonctionnement est READY ou OFFLINE, 00h00m est affiché pour le temps passé et le temps restant estimé avec une progression de 0 % (aucune barre n’est affichée).

4. Image machine

Affiche l’image de la machine enregistrée.

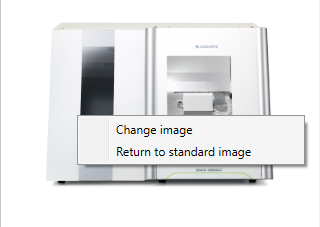

Faire un clic droit sur l’image pour afficher le menu suivant.

Modifier image: Cliquer sur cet élément pour afficher une boîte de dialogue de sélection de fichiers. Sélectionner l’image à afficher pour la machine dans l’écran principal. L’image machine modifiée sera utilisée même en cas de redémarrage de VPanel.
Types de fichiers supportés : Bitmap, JPEG, GIF, TIFF, PNG, ICO

Retour à image standard: Cliquer sur cet élément pour revenir à l’image par défaut de la machine.

5. Changer la machine à afficher

Les machines enregistrées et l’état de fonctionnement des machines sont affichés avec les couleurs des boutons ronds.

Cliquer sur un bouton pour changer de machine affichée. Un cadre vert apparaît autour de la machine couramment sélectionnée, et un agrandissement de l’image de cette machine est affiché dans l’écran principal.

Couleur	État fonctionnement
	Aucune machine connectée/la machine est hors tension
	Des données de fraisage peuvent être reçues.
	Fonctionnement en cours.
	Une erreur est survenue.
	Fonctionnement suspendu.
	Un capot a été ouvert.^*3
	Le fraisage est terminé.

^*3 Le type de capot ouvert qui provoque cet COVER état varie en fonction du modèle. Consulter le Manuel d’utilisation du modèle utilisé.

6. Changement du format d’affichage de la fenêtre ÉTAT MACHINE

Deux formats peuvent être sélectionnés, au choix : l’affichage individuel, qui montre une grand image de la machine en question, et l’affichage sous forme de liste de toutes les machines.

Cliquer sur VPanel_icon_view_list pour passer à l’affichage sous forme de liste. Cliquer sur VPanel_icon_view_focus pour passer à l’affichage individuel.

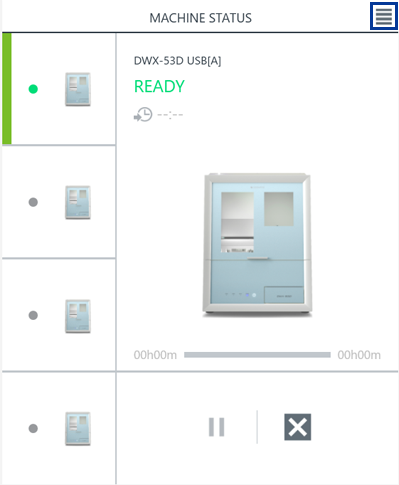

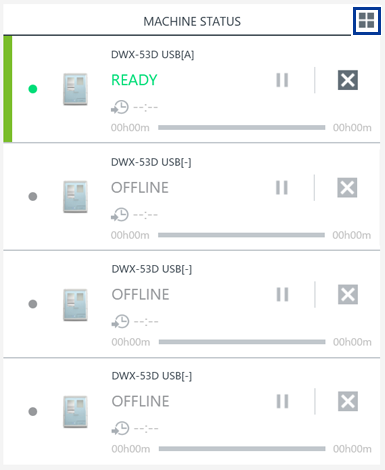

Affichage individuel	Affichage sous forme de liste

7. Annulation du fraisage

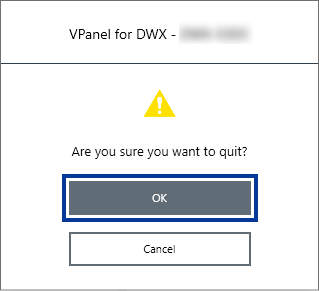

Cliquer sur ce bouton pendant le fonctionnement de la machine pour afficher la fenêtre ci-après.

Pendant le fraisage: Arrête le fraisage en cours et efface toutes les données de fraisage en attente.

Pendant l’entretien: Annule l’entretien en cours.

8. Mise en pause/reprise du fraisage

Cliquer sur ce bouton pendant le fonctionnement de la machine pour suspendre ou reprendre le fraisage.

* Affiché uniquement quand la DWX-53DC ou la DWX-53D est sélectionnée dans la fenêtre ÉTAT MACHINE.

Pendant le fraisage: Cliquer pour mettre en pause le fraisage en cours. Les données de fraisage seront conservées.

Quand le fraisage est en pause: Cliquer sur pour reprendre le fraisage.
