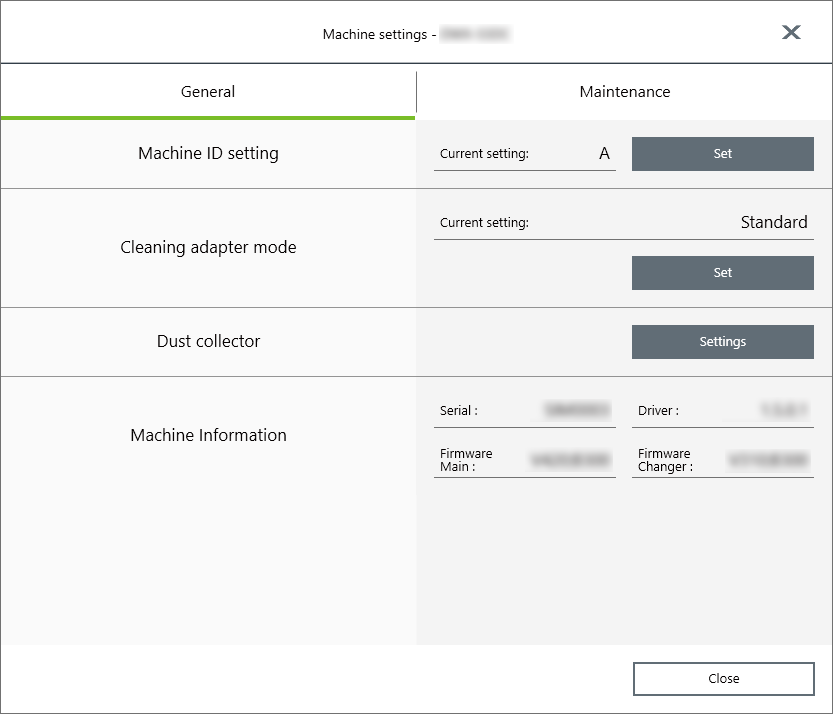

9. Paramètres machine

Configurer les paramètres pour la machine sélectionnée dans l’écran principal.

Machine ID setting (Configuration ID machine)

Lorsque plusieurs machines sont connectées à un même ordinateur, des identifiants doivent être définis pour les machines. Sélectionner la machine à utiliser dans l'écran principal de VPanel.

Pour le détail des opérations, consulter le Guide d'installation du modèle utilisé.

Guide d'installation DWX-53DC

Par défaut : A

IMPORTANT Pour modifier un ID, suivre la procédure décrite dans le Guide d’installation.

Cleaning adapter mode (Mode nettoyage adaptateur)

Le paramètre de soufflage d’air comprimé dans l’adaptateur pour éliminer les résidus de fraisage une fois le fraisage terminé peut être modifié.

La sélection de High quality (Haute qualité) facilite l’élimination de résidus de fraisage mais augmente le temps de fraisage. La sélection de High speed (Haute vitesse) réduit le temps de fraisage mais favorise la rétention des résidus de fraisage dans l’adaptateur.

Par défaut : Standard

Collecteur de poussières

La puissance d’aspiration du collecteur de poussière connecté à la machine et les paramètres de détection d’erreurs peuvent être modifiés.

Si Error detection (Détection erreur) est sur On (Allumé), un message d’erreur apparaît dans VPanel quand une erreur se produit sur le collecteur de poussière.

Pour de plus amples informations sur d’autres paramètres ou les détails du fonctionnement, veuillez consulter la documentation du collecteur de poussière utilisé.

Par défaut

Suction power (Puissance aspiration): Bas

Error detection (Détection erreur): Non défini

RAPPEL Par défaut, Error detection (Détection erreur) n’est pas défini. Avant de commencer le fraisage, définir Error detection (Détection erreur).

IMPORTANT

Ce paramètre peut être utilisé pour le collecteur de poussière ci-après.

• Renfert SILENT powerCAM EC

Pour un collecteur de poussière non supporté, veiller à configurer Error detection (Détection erreur) sur Off (Éteint). Si un collecteur de poussière non supporté est utilisé, un message d’erreur apparait dans VPanel quand Error detection (Détection erreur) est configuré sur On (Allumé).

Machine Information (Informations machine)

Serial (Sériel): Numéro de série de la machine

Driver (Pilote): Version du pilote DGSHAPE dental

Firmware Main (Firmware principal): Version du firmware de la principale machine connectée

Firmware Changer (Firmware changeur): Version du firmware du changeur de disque de la principale machine connectée

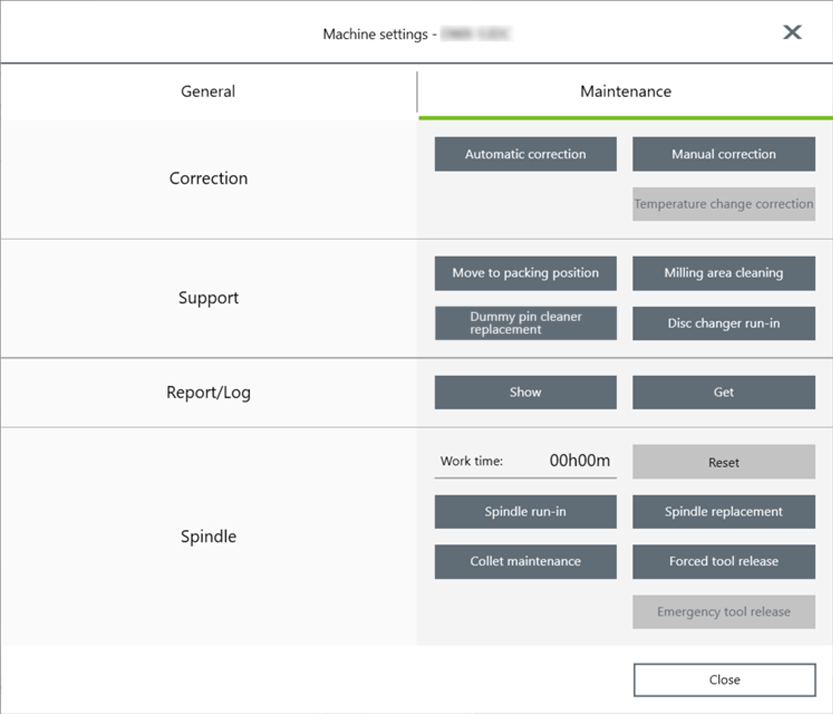

Cet onglet permet d’effectuer les opérations relatives à la maintenance, comprenant la correction automatique de la machine et l'affichage des rapports système. Lorsque plusieurs machines sont connectées, la machine sélectionnée dans l’écran principal devient celle qui fera l’objet des opérations. Pour le détail des opérations, consulter le Manuel d’utilisation du modèle utilisé.

Correction

Automatic correction (Correction automatique) / Manual correction (Correction manuelle)

Corriger la position du magasin ATC ou de l’axe rotatif. Utiliser normalement Automatic correction (Correction automatique). Effectuer Manual correction (Correction manuelle) pour augmenter la précision de fraisage.

À l’apparition d'un message invitant à effectuer une Temperature change correction (Correction variation température) dans VPanel, effectuer Temperature change correction (Correction variation température).

Support

Move to packing position (Déplacer en position packing)

Déplace l’unité axe rotatif, le magasin ATC et l’unité mandrin en position Packing. Enlever la pièce et le gabarit de correction avant d’effectuer cette opération.

Nettoyage de la zone de fraisage

Utiliser ce bouton lors du nettoyage de la machine.

7. Nettoyage de la zone de fraisage

Dummy pin cleaner replacement (Remplacement nettoyeur fausse goupille)

Remplacer le nettoyeur de la fausse goupille. Remplacer le nettoyeur de la fausse goupille s’il est abîmé et à la date de remplacement recommandée.

Lorsque le nettoyeur de la fausse goupille arrive à la date recommandée, un message de rappel pour l’utilisateur s’affiche dans VPanel.

Disc changer run-in (Rodage changeur de disque)

Effectue le rodage du changeur de disque (chauffe), qui stabilise son fonctionnement et conserve la qualité de fraisage.

Report/Log (Rapport/Journal)

Show (Montrer)

Affiche l’historique des erreurs ainsi que les informations système, comme la version du firmware et le total des heures de fonctionnement.

Get (Obtenir)

Obtenir un fichier dans lequel les informations de différents journaux sont regroupées.

Mandrin

Reset (Réinitialiser)

Work time (Temps de fonctionnement) Affiche le temps de fonctionnement du mandrin. Après le remplacement de l'unité mandrin, cliquer sur Reset (Réinitialiser) pour réinitialiser la valeur à 0. Pour les instructions de remplacement de l’unité mandrin, consulter le Manuel d’utilisation du modèle utilisé.

Spindle run-in (Rodage mandrin)

Effectue un rodage du mandrin (chauffe), qui stabilise la rotation du mandrin.

Spindle replacement (Remplacement mandrin)

Ouvre la fenêtre Spindle replacement (Remplacement mandrin).

Collet maintenance (Entretien collerette)

Un fraisage continu provoque le desserrage de la collerette, favorisant l’éjection de la fraise. Utiliser ces boutons lors du resserrage de la collerette et d’autres entretiens périodiques. Suivre les instructions à l'écran pour effectuer l’entretien.

Forced tool release (Libération outil forcée)

Force l’unité mandrin à libérer l’outil qu’elle maintient. Utiliser ce bouton si l’unité mandrin ne parvient pas à libérer l’outil qu’elle maintient.

Emergency tool release (Libération outil en urgence)

Ce bouton est actif quand la machine est allumée avec un capot ouvert. Utiliser ce bouton si les opérations initiales ne peuvent pas être effectuées en raison, par exemple, d’une fraise coincée sur la pièce.
