7. Nettoyage de la zone de fraisage

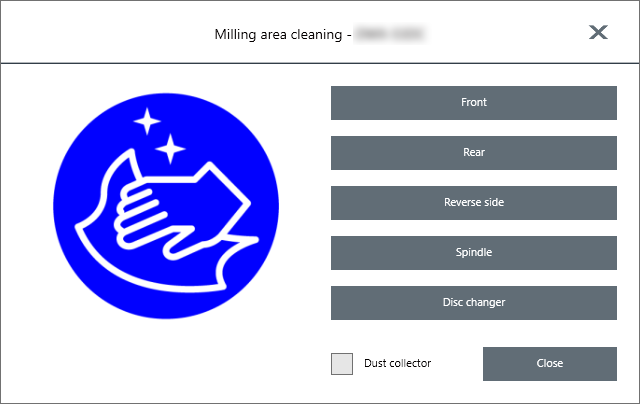

Utiliser cette fenêtre lors du nettoyage de la machine. Elle peut être utilisée pour effectuer des opérations comme le déplacement de l’unité axe rotatif et du mandrin. Le passage du pointeur de la souris sur les choix du menu bascule sur l’illustration de VPanel, permettant de contrôler le point de nettoyage.

* L’image ci-après n’est qu’un exemple. Le menu affiché varie en fonction du modèle utilisé..

Partie frontale

Déplace l’unité axe rotatif vers l’avant. Utiliser cette fonction lors du nettoyage de l’unité axe rotatif.

Partie arrière

Déplace l’unité axe rotatif vers l’arrière. Utiliser cette fonction lors du nettoyage de l’arrière de la zone de fraisage.

Partie arrière

Provoque le retournement du clip. Utiliser cette fonction lors du nettoyage de l’arrière du clip.

Mandrin

Déplace l’unité mandrin en position visible. Utiliser cette fonction lors du nettoyage autour de l’unité mandrin.

Changeur de disque

Abaisse le changeur de disque. Utiliser cette fonction lors du nettoyage du logement adaptateur ou du capteur de code-barres.

Le texte sur le bouton peut être Barcode sensor (Capteur code-barres) selon le modèle utilisé.

Collecteur de poussières

Allumer/éteindre le collecteur de poussière.
(Pour les collecteurs de poussière avec fonction de liaison et connectés au port d’extension avec un câble de liaison)

Pour des informations détaillées sur le collecteur de poussière, consulter le Guide d'installation du modèle utilisé.

Guide d'installation DWX -42W
