Einstellen des Abstands zwischen dem zu bedruckenden Objekt und den Druckköpfen

Wenn die Höhe (Dicke) des zu bedruckenden Objekts variiert, oder wenn das zu bedruckende Objekt während des Druckens angehoben oder verzogen wird, kann das zu bedruckende Objekt mit den Druckköpfen in Berührung kommen. Sie können den Abstand zwischen dem zu bedruckenden Objekt und den Druckköpfen in der Einstellung Tischabsenkungsmaß vergrößern, um solche Probleme zu vermeiden.

WICHTIG
  • Wird der Abstand zu stark vergrößert, kann es zu einer Verschlechterung der Druckqualität und zu Verstopfungen der Druckkopfnozzles kommen. Konfigurieren Sie die Einstellungen so, dass der Abstand zwischen der höchsten Position des zu bedruckenden Objekts und der niedrigsten Position der Druckfläche 2 mm oder weniger beträgt.

    Hinweise bei unebener Druckoberfläche

  • Diese Einstellung ist aktiviert, wenn die Höhe des zu bedruckenden Objekts automatisch eingestellt wird.

TableDown

A Höhe von den Druckköpfen zur Druckoberfläche, wenn Tischabsenkungsmaß nicht eingestellt ist
B Tischabsenkungsmaß
C Maximal 2 mm
Vorgehensweise
  1. Richten Sie das zu bedruckende Objekt ein.

    Führen Sie die Schritte 1 bis 7 unter Festlegen der Höhe der Druckoberfläche und der Druckposition aus, um Auswählen von Voreinstellung auszuführen und die Einstellung der Reflexionsintensität der Medien zu konfigurieren.

  2. Tippen Sie auf Ändern neben Tischhöhe.
    Der Bildschirm Tischhöhe erscheint.
    HeightADJSelect

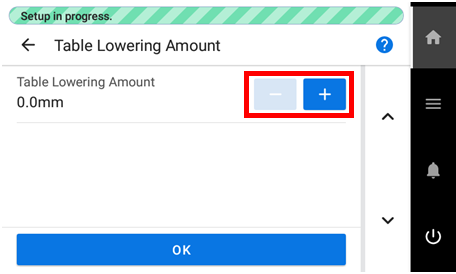

  3. Tippen Sie auf Icon_GearMark.
    Der Bildschirm Tischabsenkungsmaß erscheint.
  4. Stellen Sie den Abstand zwischen dem zu bedruckenden Objekt und den Druckköpfen ein.

    Tippen Sie auf AP-640_Panel_Icon_MINUS AP-640_Panel_Icon_PLUS, um den Abstand einzustellen.

    Sie können den Abstand in Schritten von 0,1 mm einstellen.

    Panel_SelectTableHeight
    Tischabsenkungsmaß Abstand zwischen dem zu bedruckenden Objekt und den Druckköpfen
    0,0 mm 1,0 mm
    : :
    2,0 mm 3,0 mm
  5. Tippen Sie auf OK.
  6. Konfigurieren Sie die Tischhöhe sowie die Einstellungen Druckursprung und Druckbereich.

    Führen Sie die Schritte 9 bis 16 unter Festlegen der Höhe der Druckoberfläche und der Druckposition aus, um die Einstellungen vorzunehmen.

  7. Schließen Sie die Frontabdeckung.
    Anmerkung

    Achten Sie darauf, den Griff der Frontabdeckung so lange festzuhalten, bis die Abdeckung vollständig geöffnet oder geschlossen ist.

    Wenn Sie die Frontabdeckung nicht sanft öffnen und schließen, kann sie abbrechen oder Sie können sich verletzen.

    CoverOpen2
  8. Tippen Sie auf Vollständige Setup.
    Anmerkung

    Tippen Sie auf Einstellungen speichern, um zum Bildschirm für die Auswahl der Einrichtungselemente zurückzukehren und die Einstellungen nach Bedarf zu ändern.

    Anmerkung

    • Standardeinstellung: 0,0 mm
