Painel de operação

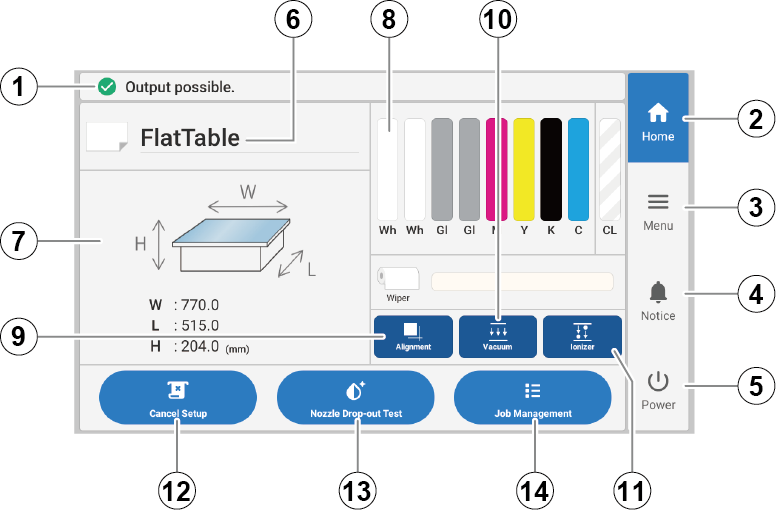

partname_home
NºNomeDetalhes
Barra de statusExibe o status do impressora e indica a próxima operação.
InícioExibe a tela inicial.
MenuExibe vários menus de configuração.
NotificaçõesExibe informações importantes. Se houver notificações, seu número é exibido ao lado do ícone.
Alimentação secundáriaDesligue a alimentação secundária. Toque no painel de operação para religar a alimentação secundária.
Nome do papelExibe o nome do papel selecionado. O nome do papel somente é exibido quando o objeto estiver configurado e fica em branco quando o objeto não tiver sido configurado.
Área de impressãoExibe o tamanho da área de impressão definida e a altura da superfície de impressão. Isso é exibido somente quando o objeto estiver configurado. Você pode tocar nela para redefinir a área de impressão.

Determinação da altura da superfície de impressão e da posição de impressão

Quantidade de tinta restante Exibe a quantidade de tinta restante em cada cartucho. Se for o momento de substituir uma cor, Panel_Icon_CAUTION é exibido ao lado do respectivo cartucho de tinta. Toque neste ícone para exibir as informações detalhadas da tinta.
Alinhamento

Quando selecionados, os pinos para o posicionamento do objeto a ser impresso se projetam da mesa plana.

Alinhamento do objeto a ser impresso
VácuoAtiva ou desativa a sucção.
Ionizador*1 Liga ou desliga o ionizador.
Configuração/Cancelar configuração

Inicia/cancela a configuração do objeto a ser impresso.

Determinação da altura da superfície de impressão e da posição de impressão

Limpeza/Teste de perda de pontos dos bocaisExibe o menu relacionado com o teste de impressão e a limpeza para a verificação da perda de pontos do bocal.
Gestão de tarefas No painel de operação, execute VersaWorks e Pasta da fila por meio do Roland DG Connect Hub e, em seguida, imprima a tarefa.
*1 O ionizador é uma peça opcional. Este botão é exibido quando o ionizador está instalado.

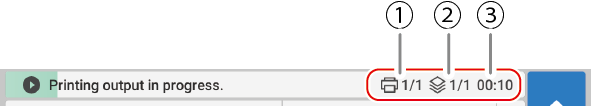

NOTA Os seguintes itens são exibidos durante a impressão.
Panel_VW_1
Nº Nome Detalhes
Cópias a serem impressas */* é exibido. O lado esquerdo indica o número da cópia que está sendo impressa no momento. O lado direito indica o número total de cópias.
Número de camadas */* é exibido. O lado esquerdo indica qual camada numérica está sendo impressa no momento. O lado direito indica o número total de camadas.
Tempo de impressão Exibe o tempo restante de impressão (aproximado).
