操作パネル

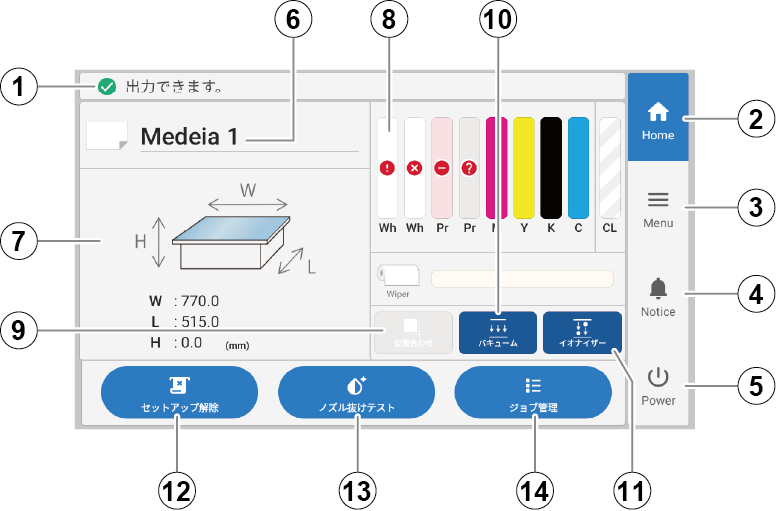

partname_home
番号名称詳細
ステータスバープリンターの状態表示や次に行う操作を案内します。
ホームホーム画面を表示します。
メニュー各種の設定メニューを表示します。
通知重要なお知らせを表示します。通知がある場合は、通知の数がアイコンの横に表示されます。
サブ電源サブ電源をオフにします。サブ電源を再度オンにするには、操作パネルをタップしてください。
メディア名選択されているメディア名を表示します。印刷対象物がセットアップされているときのみ表示され、セットアップされていないときは空白です。
印刷領域設定されている印刷領域のサイズと、印刷面の高さを表示します。印刷対象物がセットアップされているときのみ表示されます。タップすると、印刷領域の再設定ができます。

印刷面の高さと印刷位置を決める

インク残量 インクカートリッジごとのインク残量を表示します。交換時期を迎えた色のインクカートリッジにはPanel_Icon_CAUTIONが表示されます。タップすると各インクの詳細情報が表示されます。
位置合わせ

オンにすると、フラットテーブルから印刷対象物の位置合わせ用のピンが突出します。

印刷対象物の位置合わせ
バキューム吸着のオン/オフを切り替えます。
イオナイザー*1 イオナイザーのオン/オフを切り替えます。
セットアップ／セットアップ解除

印刷対象物のセットアップを開始または解除します。

印刷面の高さと印刷位置を決める

クリーニング/ノズル抜けテストノズル抜けチェックのためのテストプリントやクリーニングに関するメニューを表示します。
ジョブ管理 操作パネルからRoland DG Connect Hub経由でVersaWorkの選択と入力フォルダーの選択をして、ジョブをプリントします。
*1 イオナイザーはオプション品です。イオナイザーが装着されているときにボタンを表示します。
メモ プリント中は以下の表示がされます。
Panel_VW_1
番号 名称 詳細
印刷部数 */*が表示され、左側が現在印刷中の部数、右側が総部数になります。
レイヤー数 */*が表示され、左側が現在印刷中のレイヤーは何層目か、右側がすべてのレイヤー数になります。
プリント時間 プリントの残り時間（目安）が表示されます。
