Modifica dell’operazione eseguita durante l’impostazione dell’area di stampa

Questa sezione spiega come modificare il funzionamento della macchina quando si impostano l’origine di stampa e l’area di stampa. È possibile configurare le impostazioni senza muovere il carrello delle testine di stampa o il piano, oppure impostare il funzionamento dei pulsanti su/giù in senso opposto (*1) alla direzione di movimento del piano di lavoro.

*1: Si tratta di un’impostazione operativa per il piano di lavoro che presuppone che il carrello delle testine di stampa si muova in direzione avanti/indietro.

Procedura
  1. Impostare l’oggetto su cui stampare.

    Per configurare le impostazioni per l’esterno dell’area di stampa, fare riferimento ai passi da 1 a 10 di Determinazione dell’altezza della superficie di stampa e della posizione di stampa.

  2. Toccare Modifica accanto a Area di stampa.
  3. Nella schermata Impostazioni dell’area di stampa, selezionare Origine stampa.
  4. Toccare Panel_Icon_Setting_Blue.

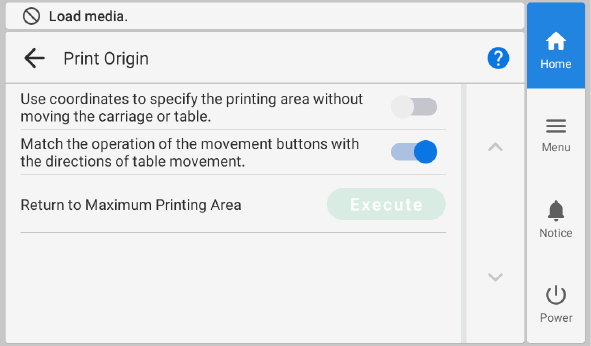

    Appare la schermata Origine stampa.
    StartingPointSetting
  5. Toccare Panel_Icon_Toggle_ON, Panel_Icon_Toggle_OFF o Eseguire per modificare le impostazioni.
    Utilizzare le coordinate per specificare l’area di stampa senza spostare il carrello o il piano. Descrizione
    Panel_Icon_Toggle_ON

    Configurare le impostazioni senza spostare il carrello delle testine di stampa o il piano di lavoro.

    Si utilizza quando è chiaro in anticipo in quale posizione sul piano di lavoro deve essere posizionato l’oggetto, ad esempio quando si utilizza un fermo per tenere l’oggetto.

    Toccare Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow e Panel_Icon_RightArrow sul pannello comandi per specificare la posizione.
    Panel_Icon_Toggle_OFF

    Spostare il carrello della testina di stampa o il piano di lavoro, quindi utilizzare il puntatore per controllare la posizione del carrello della testina di stampa o del piano durante la configurazione delle impostazioni.

    Il carrello della testina di stampa e il piano di lavoro vengono spostati insieme alle operazioni Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow e Panel_Icon_RightArrow del pannello comandi.
    Far combaciare il funzionamento dei pulsanti di movimento con le direzioni di movimento del piano. Descrizione
    Panel_Icon_Toggle_ON

    Toccare Panel_Icon_UpArrow sul pannello comandi per spostare il piano di lavoro verso la parte posteriore o Panel_Icon_DownArrow per spostare il piano di lavoro in avanti.
    Panel_Icon_Toggle_OFF

    Toccare Panel_Icon_UpArrow sul pannello comandi per spostare il piano di lavoro in avanti o Panel_Icon_DownArrow per spostare il piano di lavoro verso la parte posteriore.
    Ritorno all’area massima di stampa Descrizione
    Eseguire

    È possibile toccare Eseguire quando Utilizzare le coordinate per specificare l’area di stampa senza spostare il carrello o il piano. è impostato su Panel_Icon_Toggle_ON e l’impostazione dell’oggetto su cui stampare non è stata completata.
    MEMO

    È possibile selezionare Area di stampa nella schermata Impostazioni dell’area di stampa e toccare Panel_Icon_Setting_Blue per modificare le impostazioni.

  6. Toccare Panel_Icon_Back.
  7. Impostare Origine stampa e Area di stampa.

    Per impostare l’area di stampa, fare riferimento ai passi da 12 a 15 di Determinazione dell’altezza della superficie di stampa e della posizione di stampa.

  8. Chiudere il coperchio anteriore se è aperto.
  9. Toccare Impostazione completa.
    MEMO

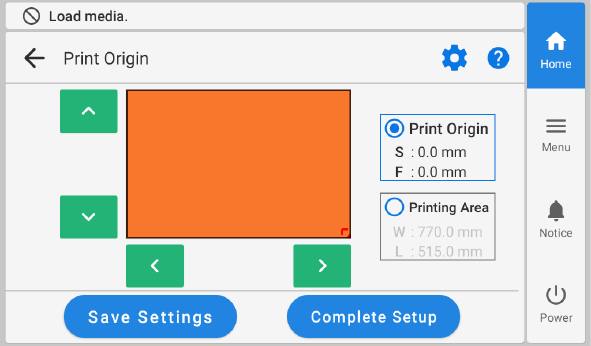

    • Toccare Salva impostazioni per tornare alla schermata di selezione delle voci di impostazione per modificare le impostazioni in base alla necessità.
      AreaADJSelect

    • Quando l’Impostazione è stata completata per l’oggetto su cui stampare, è possibile modificare le impostazioni da Panel_Icon_Menu > Impostazioni materiale - Zona di stampa.

    MEMO
    Impostazione predefinita:
    • Utilizzare le coordinate per specificare l’area di stampa senza spostare il carrello o il piano.: Off
    • Far combaciare il funzionamento dei pulsanti di movimento con le direzioni di movimento del piano.: Selezionato
