Bedienfeld

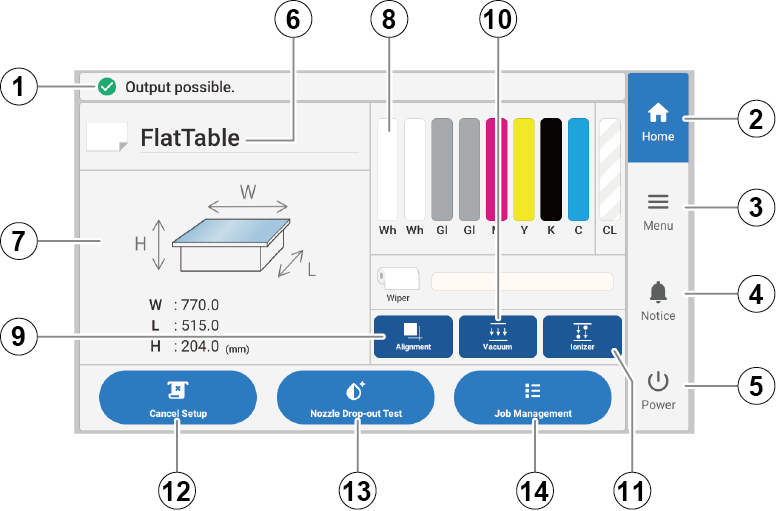

partname_home
Nr.NameDetails
StatusleisteZeigt den Druckerstatus und den nächsten Vorgang an.
StartZeigt den Startbildschirm an.
MenüZeigt verschiedene Einstellmenüs an.
MitteilungenZeigt wichtige Informationen an. Wenn es Mitteilungen gibt, wird deren Anzahl neben dem Symbol angezeigt.
Sekundäre StromversorgungSchalten Sie die sekundäre Stromversorgung aus. Tippen Sie auf das Bedienfeld, um die sekundäre Stromversorgung wieder einzuschalten.
MedienbezeichnungZeigt die Bezeichnung des ausgewählten Mediums an. Die Medienbezeichnung wird nur angezeigt, wenn das Objekt eingerichtet ist, und das Feld ist leer, wenn das Objekt nicht eingerichtet wurde.
DruckbereichZeigt die eingestellte Größe des Druckbereichs und die Höhe der Druckoberfläche an. Dies wird nur angezeigt, wenn das Objekt eingerichtet ist. Sie können darauf tippen, um den Druckbereich neu festzulegen.

Festlegen der Höhe der Druckoberfläche und der Druckposition

Tintenfüllstand Zeigt die verbleibende Tintenmenge in jeder Kartusche an. Wenn es an der Zeit ist, eine Farbe zu ersetzen, wird Panel_Icon_CAUTION neben der entsprechenden Tintenkartusche angezeigt. Tippen Sie auf dieses Symbol, um die Details zu dieser Tinte anzuzeigen.
Ausrichtung

Bei Auswahl dieser Option fahren die Stifte zur Positionierung des zu bedruckenden Objekts aus dem Flachtisch heraus.

Ausrichtung des zu bedruckenden Objekts
VakuumSchaltet die Saugfunktion ein oder aus.
Ionisator*1 Schaltet den Ionisator ein oder aus.
Installation/Setup abbrechen

Startet die Einrichtung des zu bedruckenden Objekts oder bricht sie ab.

Festlegen der Höhe der Druckoberfläche und der Druckposition

Reinigung/NozzletestZeigt das Menü im Zusammenhang mit dem Testdruck und der Reinigung für den Nozzleausfalltest der Nozzle an.
Job-Management Vom Bedienfeld aus rufen Sie über Roland DG Connect Hub VersaWorks und den Warteschlangenordner auf und drucken Sie anschließend den Job.
*1 Der Ionisator ist ein optionales Teil. Diese Schaltfläche wird angezeigt, wenn der Ionisator installiert ist.

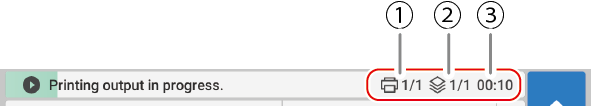

Anmerkung Während des Druckvorgangs werden die folgenden Informationen angezeigt.
Panel_VW_1
Nr. Name Details
Anzahl der Kopien */* wird angezeigt. Links wird die Nummer der aktuell gedruckten Kopie angezeigt. Rechts wird die Gesamtanzahl der Kopien angezeigt.
Anzahl der Schichten */* wird angezeigt. Links wird die Nummer der aktuell gedruckten Schicht angezeigt. Rechts wird die Gesamtanzahl der Schichten angezeigt.
Druckzeit Zeigt die (ungefähre) verbleibende Druckzeit an.
