シリンダーキャップを追加する

シリンダーキャップの追加(穴の場合)

AddRedCaps

この機能を使うと、ハイブリッドアバットメントやアバットメント、バーなどのインプラントオブジェクトのスクリューアクセスホールを手動で閉じることができます。このツールを使って、穴あけ加工でのみ切削できるように穴をキャップで塞ぐことで、荒削りと仕上げ加工による無駄な加工機の加工がなくなります。ハイブリッド/チタンベースアバットメントでは、不要な切削加工を防ぐためにこのステップが必要です。

メモ

スクリューアクセスチャネルの中で、円筒が最も完全体に近い部分を選択することをおすすめします。それ以外の部分を選択すると、ホール(レッドキャップ)の検出に時間がかかったり、スクリューアクセスチャネルによっては検出が不正確になったりすることがあります。

重要

ハイブリッドアバットメントの場合、スクリューアクセスチャネルの頂部と底部にホール(レッドキャップ)が必要です。ホール(レッドキャップ)が検出された位置、または配置された位置がスクリューアクセスチャネルの底部より低いと、ハイブリッドアバットメントが適切に切削されなかったり、適合度の問題が生じたり、穴が不完全になったりすることがあります。

AddRedCaps2

シングルクリック

AddRedCaps3

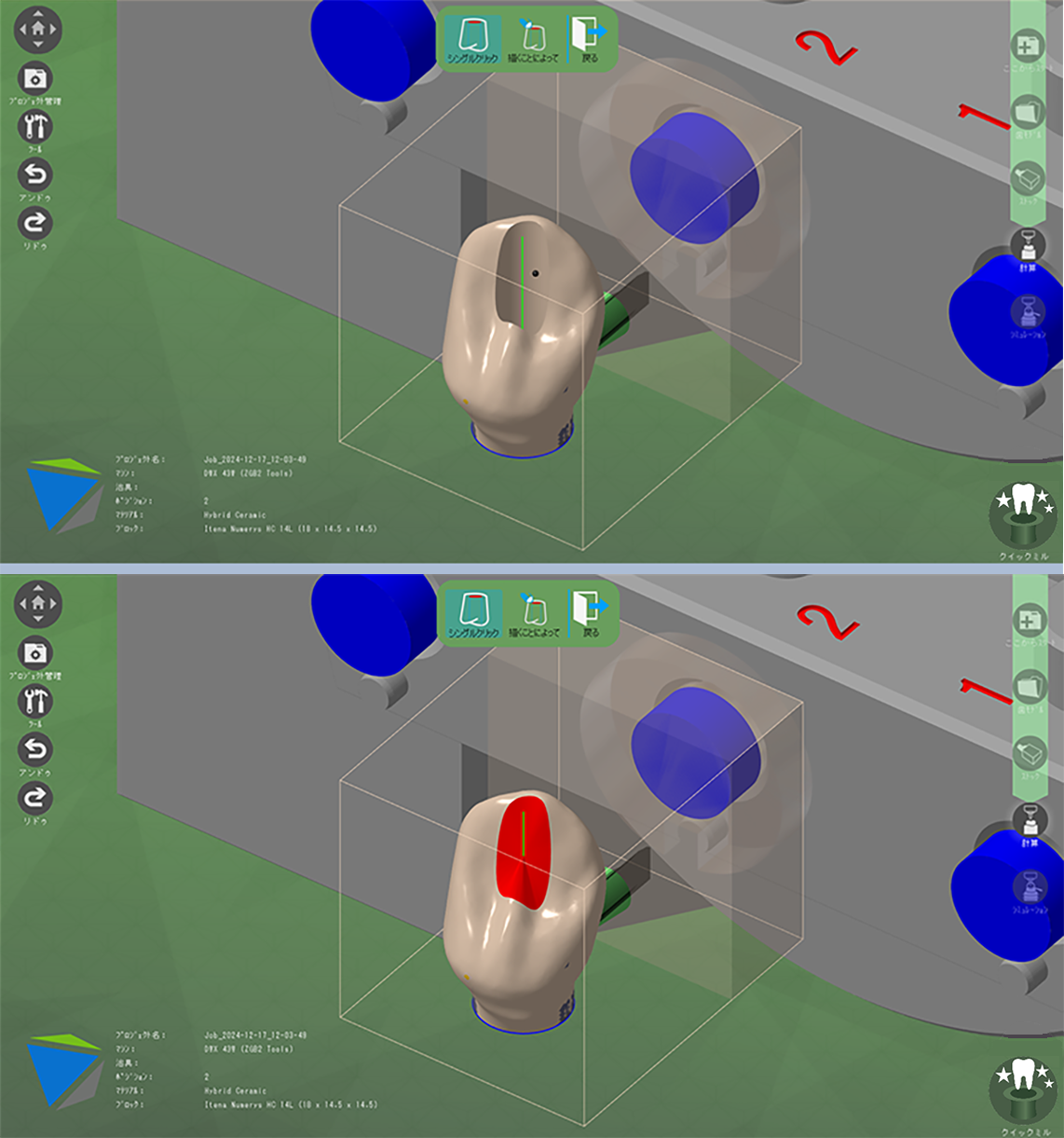

スクリューアクセスチャネルの内側の円筒形の壁(最も完全体に近い部分)をクリックするだけで、レッドキャップが自動で検出されます。

SingleClick

描画による

ByDrawing

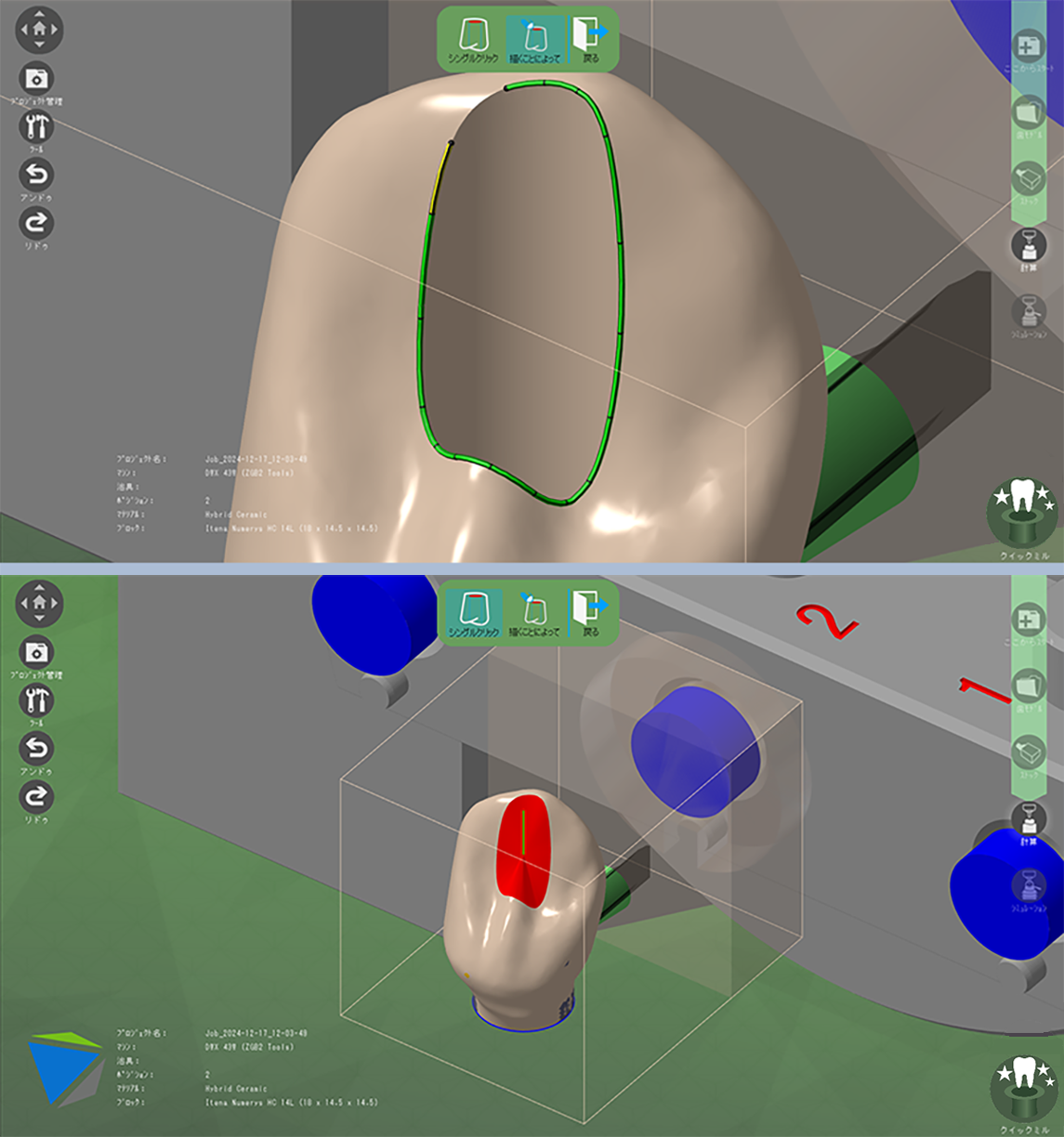

レッドキャップを配置する場所の境界を手動で指定することもできます。これは、ハイブリッドアバットメントの内部形状が理想的でない場合に便利です。

Drawing
