Passo 5: Creazione dei dati durante il controllo della posizione

Procedura
  1. Avviare Designer.

    Fare clic sull’icona Designer in Roland DG Connect Hub.

    Se viene visualizzata la schermata di accesso a Roland DG Connect, inserire il proprio indirizzo e-mail e la password per effettuare il login.

  2. Seguire la procedura seguente per importare in Designer il file di foto salvato in Passo 4: Catturare l’immagine dell’oggetto.

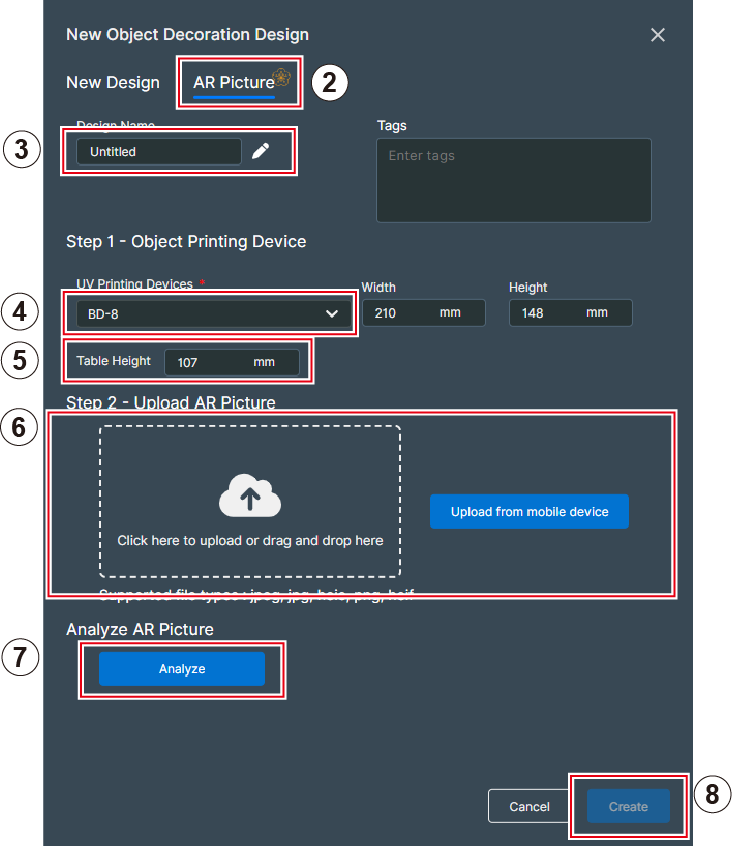

    1. Fare clic su Nuovo design - Progettazione di decorazione oggetti.
      Appare la schermata Nuovo progettazione di decorazione oggetti.
    2. Aprire la scheda Immagine AR.
    3. Immettere Nome del progetto.
    4. Selezionare il BD-8 o il BD-12.
      Selezionare la macchina che sta utilizzando.

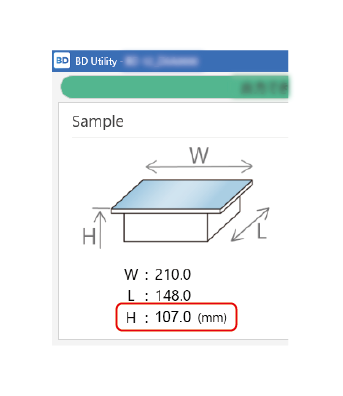

    5. Inserisci il valore di Altezza del piano di lavoro visualizzato nella schermata iniziale di Utility nel campo Altezza del tavolo.
      spj1721782513359_Source
    6. Caricare il file acquisito.
    7. Fare clic su Analizza.

      Se il file viene letto correttamente come immagine AR, appare un’icona con un segno di spunta.

      MEMO Se non è possibile leggere i marcatori di allineamento, viene visualizzata la finestra con l’errore. Fare riferimento a Impossibile leggere gli indicatori di allineamento per eseguire nuovamente l’imaging e la lettura.
    8. Fare clic su Creare.
      L’immagine acquisita viene ritagliata in base alle dimensioni dei quattro marcatori di allineamento (BD-8: W: 210 mm × L: 148 mm, BD-12: W: 305 mm × L: 210 mm) e viene visualizzato nell’area di disegno.
      BD-8_ARandMedia
  3. Creare e salvare i dati di stampa.
    I dati di stampa vengono creati con l’oggetto sullo sfondo, in modo da poter lavorare visualizzando l’aspetto che avrà dopo la stampa.

    Per i dettagli sulla creazione dei dati di stampa, consultare il Manuale dell’utente di Designer.
