Passo 3: Configurazione dell’oggetto

Posizionare l’oggetto e prepararlo per la stampa.
IMPORTANTE

È possibile tenere aperto il coperchio anteriore quando si imposta l’altezza del piano di lavoro, l’origine di stampa o altre impostazioni per avere una visione più ravvicinata durante il lavoro.

Tuttavia, facendo clic su OK con queste impostazioni configurate, è possibile che il carrello delle testine di stampa o il piano di lavoro inizino a muoversi. Pertanto, quando il coperchio anteriore è aperto, fare attenzione a non toccare le parti mobili durante il lavoro.

Procedura
  1. Nella schermata iniziale di Utility, fare clic su BN2_Icon_Setup Configurazione.
  2. Registrare/selezionare l’oggetto.
    MEMO In Utility, “materiale” è utilizzato nella finestra di registrazione/gestione degli oggetti.
    • Quando si stampa per la prima volta su un oggetto

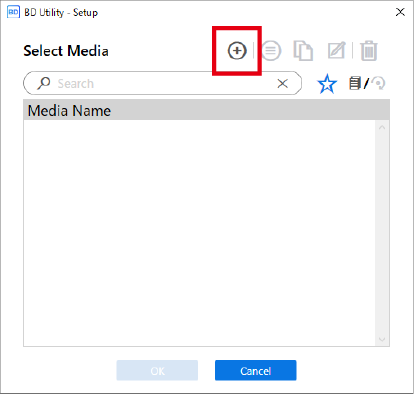

      1. Fare clic su AddNewIcon.
        BN2_MediaSetup
      2. Inserire un nuovo nome per il materiale e fare clic su OK.

        Non è possibile utilizzare i nomi di materiali registrati in precedenza. Inserire un nuovo nome per il materiale.

        BN2_MediaSetup2
    • Per gli oggetti pre-registrati
      Selezionare il nome del materiale, quindi fare clic su OK.
      MEMO

      • Si consiglia di impostare gli oggetti utilizzati di frequente come preferiti.

        1. Fare clic su BD-8_Utility_Icon_FavoriteOFF accanto al nome di un materiale registrato per cambiare l’icona in BD-8_Utility_Icon_FavoriteON.
        2. Fare clic su BD-8_Utility_Icon_Favorite2OFF accanto alla casella di ricerca.
          L’icona cambia in BD-8_Utility_Icon_Favorite2ON e appare l’elenco dei materiali impostati come preferiti.
          BD-8_Utility_SelectMedia-FavoriteMediaON
          Gestione materiale

      • È possibile visualizzare tutti gli oggetti registrati.

        Se non è collegata un’unità dell’asse di rotazione, vengono visualizzati i nomi dei materiali da utilizzare con il piano di lavoro. Se è collegata un’unità dell’asse di rotazione, vengono visualizzati i nomi dei materiali da utilizzare con questa unità.

        Fare clic su BD-8_Utility_Icon_ResisteredMedia-Normal o BD-8_Utility_Icon_ResisteredMedia-Rotary per visualizzare tutti gli oggetti registrati.

      • È possibile utilizzare la funzione Preferiti e la funzione di ricerca per trovare facilmente gli oggetti registrati.
      • I materiali registrati su un elemento opzionale (l’unità dell’asse di rotazione) non possono essere selezionati per il piano di lavoro.
      Il passo 3 non è necessario. Procedere al passo 4.
      IMPORTANTE Se l’altezza è cambiata a causa di una modifica del metodo di fissaggio, del tappetino di aspirazione o simili, impostare l’altezza (passo 4).
  3. Nella finestra Tipo di oggetto, selezionare uno dei seguenti elementi, quindi fare clic su OK.
    • Oggetto trasparente: Selezionare Cover per smartphone o Altro dalla voce Trasparente.
    • Oggetto opaco: Selezionare Opaco.
    MEMO
    • Trasparente: Una mano posta sull’altro lato dell’oggetto su cui stampare può essere vista attraverso di esso.
    • Opaco: Una mano posta sull’altro lato dell’oggetto su cui stampare non può essere vista attraverso di esso.

    Per ulteriori informazioni sugli oggetti, vedere Voci di registrazione dell’oggetto (materiale).

  4. Fare clic su Modifica accanto a Altezza del piano di lavoro per impostare l’altezza dell’oggetto.
    1. Fare clic su AP-640_Panel_Icon_UP o AP-640_Panel_Icon_DOWN sul lato destro della finestra per allineare il punto più alto dell’oggetto con la posizione avanti-indietro del sensore di distanza delle testine.
      MEMO È possibile selezionare 0,1 mm, 1 mm, 10 mm o 50 mm come distanza di spostamento con un solo clic.
    2. Fare clic su AP-640_Panel_Icon_UP sul lato sinistro della finestra per far sì che il punto più alto dell’oggetto si avvicini al sensore di distanza delle testine.
      Spostare la posizione di stampa più alta dell’oggetto fino a una posizione (a) a pochi mm di distanza dal sensore di distanza delle testine, senza entrare in contatto con quest’ultimo.
      BD-8_TouchHeadGapSensor
    3. Se l’altezza della superficie di stampa non è costante o l’oggetto è sollevato o deformato, impostare il Valore di abbassamento del piano di lavoro.
      Impostare una distanza maggiore tra l’oggetto e le testine di stampa
    4. Fare clic su Impostazione automatica.
      Il piano di lavoro si muove e il sensore di distanza dalle testine rileva l’altezza dell’oggetto.
    5. Fare clic su OK.
  5. Selezionare Origine stampa da Origine relativa o Centro relativo.
    Per informazioni su Origine stampa, fare riferimento a Voci di registrazione dell’oggetto (materiale).
  6. Fare clic su Modifica accanto a Origine stampa e Area di stampa, quindi impostare l’area stampabile.

    Questa sezione spiega come configurare le impostazioni quando è selezionata Origine relativa. Se la distanza dalla parte inferiore destra dell’area di stampa massima (S: 0 mm, F: 0 mm*1) è libera, utilizzare Input numerico per inserire un valore numerico.

    MEMO Al termine dell’impostazione dell’Area di stampa, il carrello delle testine di stampa ritorna nella posizione originale dopo essere stato lasciato nella stessa posizione per circa 3 minuti al fine di evitare che le testine di stampa si secchino. Eseguire nuovamente la procedura.
    1. Selezionare Puntatore per Specifica della posizione.
      Il carrello delle testine di stampa si sposta e il puntatore sul lato destro del carrello delle testine di stampa illumina il punto in basso a destra dell’area di stampa attualmente impostata.
    2. Fare clic su AP-640_Panel_Icon_UP, AP-640_Panel_Icon_DOWN, AP-640_Panel_Icon_LEFT, o AP-640_Panel_Icon_RIGHT, quindi spostare il puntatore per specificare l’origine di stampa (in basso a destra dell’area di stampa).
      Il carrello delle testine di stampa si muove in direzione sinistra-destra e il piano di lavoro si muove in direzione avanti-indietro. La posizione in cui si illumina il puntatore è l’Origine stampa.
      BD-8_SetupSmartphoneGenten
    3. Fare clic su OK.
      Tornare alla finestra delle impostazioni Altezza del piano, Origine stampa e Area di stampa.
    IMPORTANTE Informazioni sull’Area di stampa
    Poiché qui si specifica l’Origine relativa, la parte in alto a sinistra dell’Area di stampa (A) viene automaticamente impostata sulla posizione massima.
    PrintArea
  7. Fare clic su OK.
    Compare il messaggio Configurazione in corso.. Al termine dell’impostazione, si torna alla schermata iniziale e vengono visualizzati il nome del materiale registrato e i valori impostati di Altezza del piano di lavoro, Origine stampa e Area di stampa.
