Sustituir el wiper

El wiper limpia periódicamente la superficie de los cabezales de impresión.

La sustitución es necesaria si aparece el mensaje Es el momento de sustituir el wiper..

Para obtener información sobre cómo adquirir los wipers, póngase en contacto con su distribuidor autorizado o visite nuestro sitio web (https://www.rolanddg.com/).

ADVERTENCIA

Asegúrese de realizar las operaciones indicadas en las instrucciones y no toque ninguna zona que no se especifique en las instrucciones.

Los movimientos repentinos del equipo podrían provocar lesiones.

Elementos necesarios

Wiper_Assy



Wiper Palillo de limpieza Líquido de limpieza
Procedimiento
  1. Cuando aparezca el mensaje Es el momento de sustituir el wiper., pulse Aceptar.
  2. Retire el material.

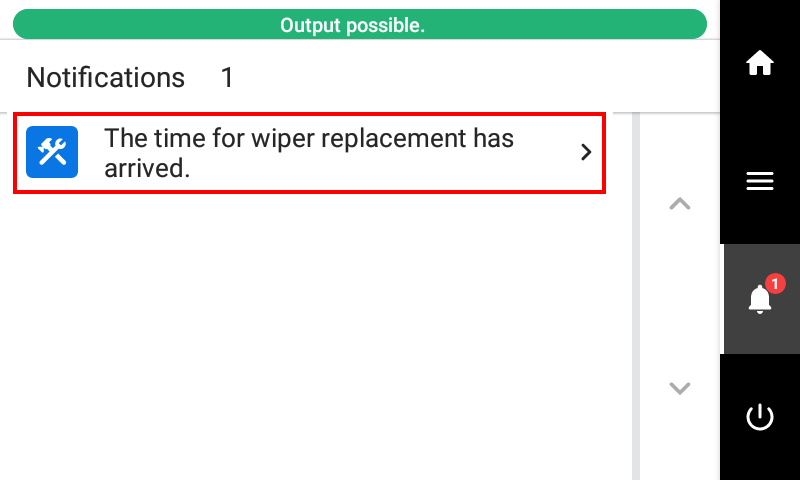

  3. Pulse VG3_Panel_Icon_NOTE_1note para mostrar los mensajes.
  4. Pulse Es el momento de sustituir el wiper..
    VG3_Panel_NOTE_TimetoReplaceWiper
    Aparece la pantalla Sustitución del wiper.
  5. Pulse Ejecutar.
    El carro del cabezal de impresión se desplaza hasta un lugar que permita sustituir los wipers.
  6. Cuando aparezca Abra la tapa derecha., abra la tapa derecha.

    XP_RvoverOpen
    NOTA El procedimiento se muestra en el panel de operaciones.
    • Pulse VG3_Panel_Icon_LEFT_blue o VG3_Panel_Icon_RIGHT_blue para comprobar el procedimiento.
    • Si completa el trabajo sin ver las instrucciones, pulse Finalizar todo.
  7. Toque la parte que se indica en la figura para descargar la electricidad estática.

    Dissipates static electricity
  8. Pulse Finalizar todo.
  9. Sustituya el wiper.
    1. Desmonte el wiper anterior.
      Mientras presiona los ganchos de los lados izquierdo y derecho para liberar los cierres, tire del wiper hacia arriba y hacia fuera.

      Wiper replacement_XP-640
    2. Deseche el wiper usado que se ha desprendido.
    3. Inserte el nuevo wiper.
      Inserte el wiper como se muestra en la figura. Sujete los ganchos de los lados izquierdo y derecho, presionando lo justo para que no se suelten los cierres. A continuación, tire suavemente del wiper hacia arriba y compruebe que no se ha desprendido.
      NOTA Instale el wiper de modo que la superficie (1) mire hacia la derecha.

      ReplaceWiper2
  10. Humedezca un palillo de limpieza nuevo con el líquido limpiador.
    IMPORTANTE
    1. Asegúrese de usar uno de los palillos de limpieza incluidos.
    2. No utilice un palillo de limpieza usado anteriormente.
    3. No introduzca un palillo de limpieza usado anteriormente en el líquido de limpieza.


  11. Limpie las superficies a y b del wiper con el palillo de limpieza.

    manual cleaning_1_XP-640
  12. Una vez finalizada la sustitución del wiper, pulse Finalizar todo.
  13. Cuando aparezca Cierre la tapa., cierre la tapa derecha.
    Al cerrar la tapa derecha, se vuelve a la pantalla original.
  14. Pulse AP-640_Panel_Icon_HOME para volver a la pantalla original.
