Sustitución de los captops del cabezal de impresión

Los captops del cabezal de impresión (en dos puntos) sellan las superficies de los inyectores de los cabezales de impresión, evitando que estas superficies se sequen e impidiendo que el polvo se adhiera a ellas.

La sustitución es necesaria si aparece el mensaje Es el momento de sustituir el captop..

Para obtener información sobre cómo adquirir captops del cabezal de impresión, póngase en contacto con su distribuidor autorizado o visite nuestro sitio web (https://www.rolanddg.com/).

ADVERTENCIA

Asegúrese de realizar las operaciones indicadas en las instrucciones y no toque ninguna zona que no se especifique en las instrucciones.

Los movimientos repentinos del equipo podrían provocar lesiones.

Elementos necesarios

print head cap
CleaningCloth
RT-640_CleaningStick
Captops del cabezal de impresión (2) Paño (que no sea esponjoso) Palillo de limpieza
Procedimiento
  1. Cuando aparezca el mensaje Es el momento de sustituir el captop., pulse Aceptar.
  2. Retire el material.
  3. Pulse VG3_Panel_Icon_NOTE_1note para mostrar los mensajes.

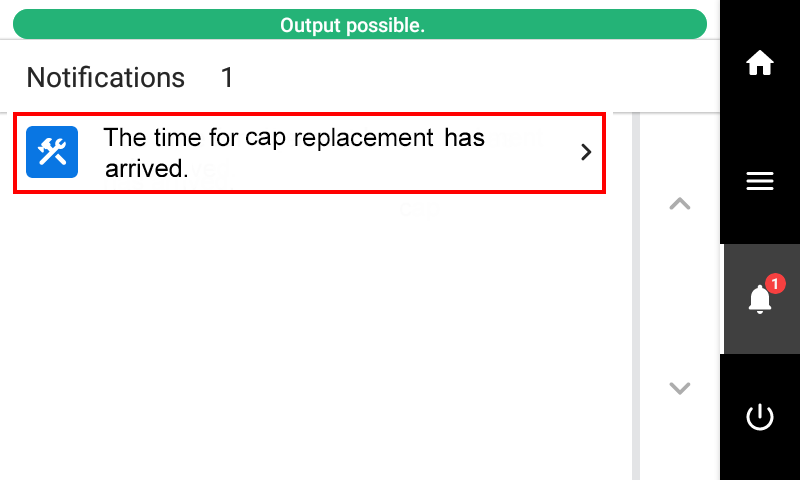

  4. Pulse Es el momento de sustituir el captop..
    UI_PNL_Notification_Fragment_Cap_Replace
    Aparece la pantalla Sustitución de captop.
  5. Pulse Ejecutar.
    El carro del cabezal de impresión se desplaza hasta un lugar que permita sustituir los captops del cabezal de impresión.
  6. Cuando aparezca Abra la tapa derecha., abra la tapa derecha.

    XP_RvoverOpen
    NOTA El procedimiento se muestra en el panel de operaciones.
    • Pulse VG3_Panel_Icon_LEFT_blue o VG3_Panel_Icon_RIGHT_blue para comprobar el procedimiento.
    • Si completa el trabajo sin ver las instrucciones, pulse Finalizar todo.
  7. Toque la parte que se indica en la figura para descargar la electricidad estática.
    Dissipates static electricity
  8. Vuelva a colocar el captop del cabezal de impresión.
    1. Sujete los salientes del captop del cabezal de impresión (), suelte los dos ganchos tirando suavemente hacia arriba y, a continuación, retire el captop del cabezal de impresión.
      IMPORTANTE La tinta puede gotear del captop del cabezal de impresión retirada. Tenga cuidado de no manchar las manos o el suelo con este líquido.

      Para evitar que la tinta se adhiera a sus manos, a la máquina o al suelo, cubra la superficie inferior del captop del cabezal de impresión retirada con papel absorbente o algo similar.


      Replace the print head cap
    2. Deseche el captop del cabezal de impresión retirado.
    3. Limpie el captop del cabezal de impresión y la zona que lo rodea de suciedad y tinta con un palillo de limpieza o un paño.

      Wipe off any dirt or ink around the print head cap case
    4. Alinee los salientes del nuevo captop del cabezal de impresión () con las ranuras () y, a continuación, empuje el nuevo captop hasta que encaje.
      Tire suavemente del captop del cabezal de impresión hacia arriba y compruebe que no se ha desprendido.
      Print head replacement
    5. Repita los pasos (1) a (4) para sustituir el otro captop del cabezal de impresión.
  9. Una vez finalizada la sustitución del captop del cabezal de impresión, pulse Finalizar todo.
  10. Cuando aparezca Cierre la tapa., cierre la tapa derecha.
    Al cerrar la tapa derecha, se vuelve a la pantalla original.
  11. Pulse AP-640_Panel_Icon_HOME para volver a la pantalla original.
