Colocar uma imagem em mosaico

Ao imprimir uma imagem que não caiba na largura da bobina de papel, ou ao imprimir dividida em vários papéis (objetos a serem impressos) com uma impressora de base-plana, configure as opções de posição e tamanho dos mosaicos.

Procedimento
  1. Use um dos métodos abaixo para abrir a janela Definições de tarefas .
    • Clique duas vezes na tarefa a ser definida.
    • Clique com o botão direito do mouse na tarefa a ser definida e clique em Editar Arquivo - Definições de tarefas .
    • Com uma tarefa selecionada, clique em VW7_JobMenu1 no lado esquerdo da área de ferramentas de tarefas e, em seguida, clique em VW7_CustomizeDefinições de tarefas .
  2. Clique em Recorte/ Mosaico.
    A imagem na área de esquema é ampliada.
  3. Em Mosaico, selecione um dos métodos de mosaico apresentados abaixo.

    • Mosaico manual

      Define o número de mosaicos e o seu tamanho. Esses dados de impressão são divididos por uma linha vertical azul de acordo com o tamanho do papel. Em seguida, ajuste a posição para que um rosto não fique dividido.
      VW7_Tiling-LayoutArea

      1. Alinhe o ponteiro com a linha de mosaico (linha azul) na pré-visualização da área de esquema.

        NOTA Alinhe o ponteiro com a linha da borda (linha vermelha) e arraste-o para dentro para recortar a imagem e alterar a parte impressa.

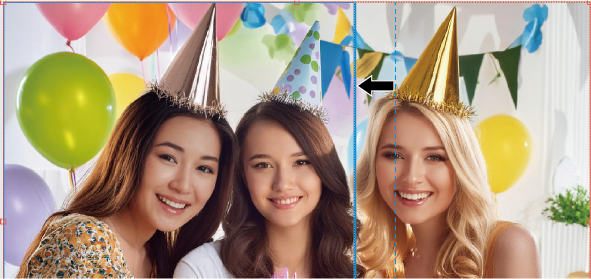

      2. Arraste a linha de mosaico e desloque-a para o local onde deseja dividir a imagem.
        VW7_Tiling-LayoutArea-Slide

        Se desejar dividir ainda mais a imagem horizontalmente, alinhe o ponteiro com a linha vermelha na margem direita ou na margem esquerda e arraste a linha.

      3. Para dividir a imagem também na vertical, alinhe o ponteiro com a linha vermelha na margem inferior ou superior da pré-visualização e arraste a linha.

    • Tamanho do mosaico

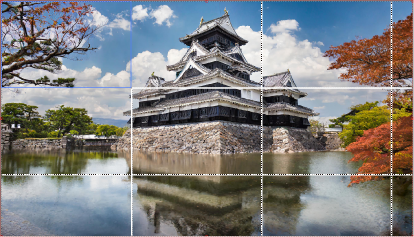

      Divide a tarefa uniformemente no tamanho especificado com origem no canto superior esquerdo do papel. Os mosaicos do lado direito e inferior poderão ficar menores do que o tamanho especificado.
      BlackCastle

      Selecione o tamanho do mosaico em Tam.. Se desejar definir um tamanho diferente dos tamanhos padrão, selecione CORTE personalizado ou ROLO personalizado e insira a largura e a altura.

    • Número de mosaicos

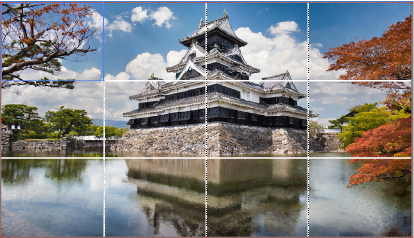

      Divide a tarefa no número de mosaicos especificados com Horizontal e Vertical. Todos os mosaicos têm o mesmo tamanho.
      BlackCastle2

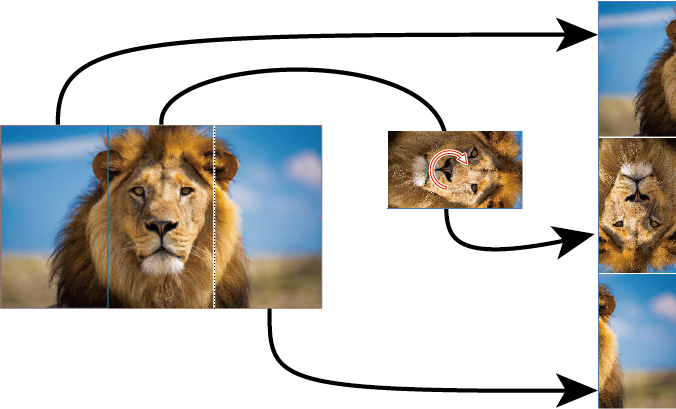

      Marque a caixa de seleção Local alternado para girar os blocos nas colunas pares em 180 graus. Desta forma, a diferença de cor da junção será menos visível quando os mosaicos forem colados.
      LionSample_

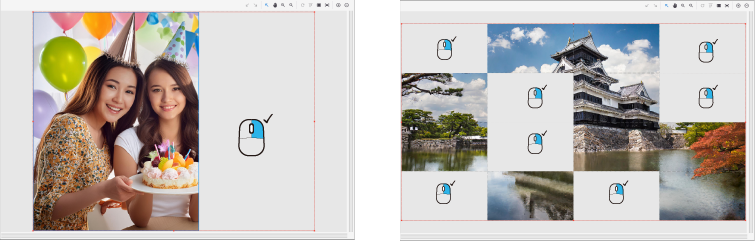

    NOTA Você pode mostrar ou ocultar cada mosaico, clicando com o botão direito na área de esquema. Os mosaicos ocultos não são impressos. No entanto, não é possível definir que nem todos os mosaicos sejam impressos.
    RightClick
  4. Clique em VW7_Layout Esquema.
    Você pode usar a área de esquema para verificar de que forma a imagem em mosaico é organizada no papel.
    NOTA Para organizar o esquema, arraste a visualização da imagem lado a lado diretamente ou clique em VW7-ICON_relocation ou VW7-ICON_alignment.
  5. Clique em OK.
    Você é direcionado à janela principal.
