Impressão de uma única imagem lado a lado: Espaçamento & Repetição

Imprime uma única imagem (tarefa) lado a lado nos papéis. Você também pode selecionar uma parte da imagem e imprimi-la lado a lado ou deslocar a imagem na vertical ou na horizontal.
stepandrepeat
Procedimento
  1. Selecione a tarefa a ser definida.
  2. Use um dos métodos abaixo para abrir a janela Espaçamento & Repetição.
    • Clique com o botão direito do mouse na tarefa selecionada e, em seguida, clique em Editar Arquivo - Espaçamento & Repetição.
    • Com uma tarefa selecionada, clique em VW7_JobMenu1 no lado esquerdo da área de ferramentas de tarefas e, em seguida, clique em VW7-ICON_Step & Repeat Setting Espaçamento & Repetição.

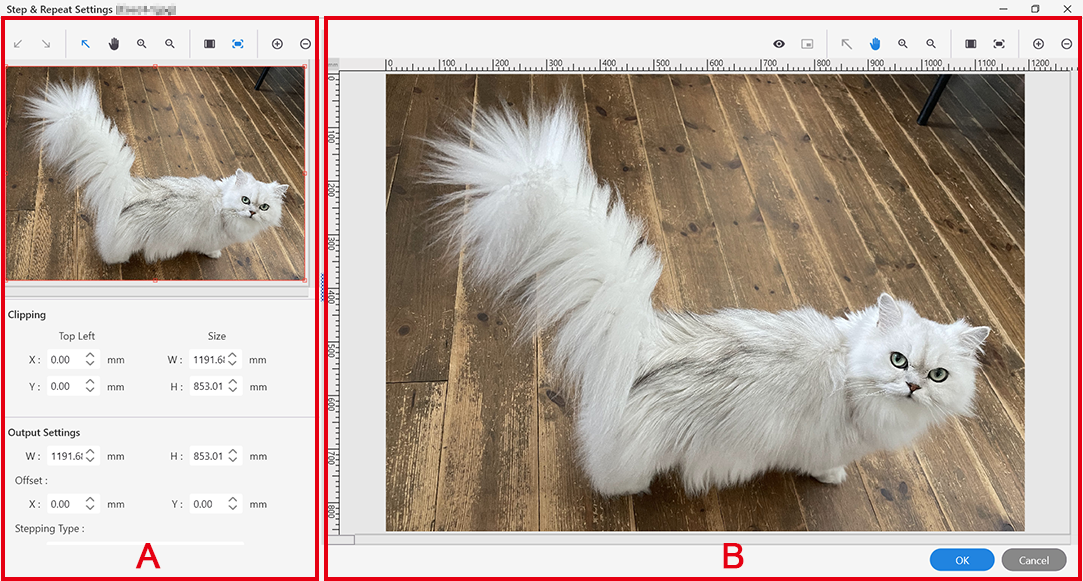

    A janela seguinte abre-se e é composta pela área de esquema (A) e pela área de pré-visualização (B).
    VW7_StepRepeat
    • Para definir a área da imagem a imprimir, avance para o Passo 3.
    • Para usar a imagem completa, avance para o Passo 4.
  3. Defina a área da imagem a ser impressa.
    Existem duas formas de configurar esta definição:
    • Arrastar o mouse na área de esquema
      1. Na área de esquema, clique em VW7_JobSentakuTool.

        Se o ícone estiver azul, ele já está selecionado.

      2. Aponte para o pequeno quadrado (o ponto de recorte) na linha de recorte (linha vermelha na figura).
      3. Arraste o ponto de recorte para definir a área de recorte. A área recortada aparece na área de esquema lado a lado.
        NOTA Para efetuar um ajuste pormenorizado da área de recorte, use VW7_Zoom+ e VW7-ICON_Kakudai para aumentar a imagem de pré-visualização e arraste o ponto de recorte novamente.
    • Inserindo os valores
      1. Em Tamanho, em Recorte, insira a largura e a altura da área de corte.
      2. Em Topo esquerdo, insira a localização do canto superior esquerdo da área de recorte com origem no canto superior esquerdo da imagem. A área recortada aparece na área de esquema lado a lado.
        NOTA Você também pode combinar ambos os métodos para configurar as definições. Por exemplo, você pode definir grosseiramente a área de recorte na área de esquema e efetuar um ajuste pormenorizado inserindo os valores.
  4. Defina o seguinte com Definições de saída.
    • Tamanho da saída (L e A)

      Efetue ajustes conforme o tamanho do papel e o número de imagens que pretende imprimir lado a lado. Para imprimir imagem completa lado a lado, o tamanho do papel deve ser superior ao tamanho da imagem.

    • Deslocamento

      Ajusta a posição das imagens dispostas na direção X e na direção Y.

    • Tipo de nível
      • Repetição normal: Alinha as posições horizontal e vertical das imagens repetidas.
      • Repetição horizontal: Desloca a imagem no sentido horizontal.
      • Repetição vertical: Desloca a imagem no sentido vertical.

      Quando Repetição horizontal ou Repetição vertical é selecionado, configure Proporção para decidir a relação de deslocamento da imagem.

  5. Verifique de que forma as imagens são posicionadas na área de esquema.
  6. Se necessário, configure a definição de Pré-visualizar rigor.
    NOTA Se a precisão for muito alta, pode ser necessário mais tempo para a exibição.
  7. Clique em OK.
    Você é direcionado à janela principal.
  8. Realizar uma impressão.
    O processamento pelo RIP e a impressão são realizados.
