Configurazione delle impostazioni di taglio per i dati di stampa in orizzontale

Separare e stampare i dati di stampa. Rimuovere quindi il materiale e tagliarlo con una taglierina di Fotoba o di un’azienda simile. A titolo di esempio, questa sezione contiene la procedura per separare verticalmente i seguenti dati di stampa in tre parti e impostare i segni di taglio Fotoba.
WoodsWall
Procedura
  1. Aggiungere i dati di stampa all’elenco dei lavori.
  2. Utilizzare uno dei metodi seguenti per aprire la finestra Impostazioni lavoro.
    • Fare doppio clic sul lavoro da impostare.
    • Fare clic con il tasto destro del mouse sul lavoro da impostare, quindi fare clic su Modifica progetto - Impostazioni lavoro.
    • Con un lavoro selezionato, fare clic su VW7_JobMenu1 sul lato sinistro dell’area degli strumenti del lavoro, quindi fare clic su VW7_Customize Impostazioni lavoro.
  3. Fare clic su VW7-ICON_Mark Segno.
  4. Impostare quanto segue con Segni .
    • Tipo: Contrassegni linea di taglio FOTOBA
    • Posizione di stampa: Selezionare le caselle di controllo Superiore, Base, Destra e Sinistra.
  5. Fare clic su VW7-ICON_CripandTile Taglia e pannellizza.
  6. Selezionare Numero dei pannelli per Pannellizzazione, quindi configurare le seguenti impostazioni.
    • Orizzontale: 3
    • Posizione alternata: Selezionato
  7. Impostare quanto segue con Sovrapposizione.
    • Tipo: Tutti gli angoli
    • Lunghezza della linea di taglio: 0
  8. Fare clic su OK.
    Si ritorna alla finestra principale.
  9. Fare clic con il tasto destro del mouse su un lavoro, quindi fare clic su Modifica progetto - Genera lavoro di regolazione della posizione di taglio.

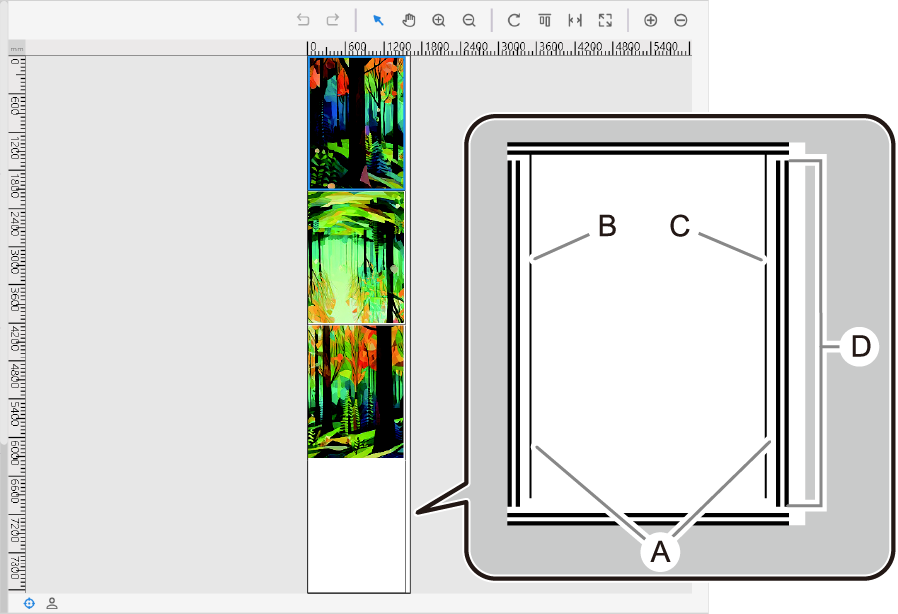

    CutAdjustJob
    ALinea di regolazione della posizione di taglio (larghezza della linea: 0,1 mm)
    BLinea di regolazione lato sinistro (linea che non tiene conto della sovrapposizione)
    CLinea di regolazione lato destro (linea che non tiene conto della sovrapposizione)
    DLa stessa lunghezza dei segni Fotoba
Viene creato un lavoro nidificato che include il lavoro di regolazione della posizione di taglio. Dopo la stampa, caricare il materiale sulla macchina da taglio, regolare le posizioni di taglio e tagliare quindi il materiale.
