9. Machine Settings

Configurare le impostazioni dell’unità selezionata nella finestra superiore.

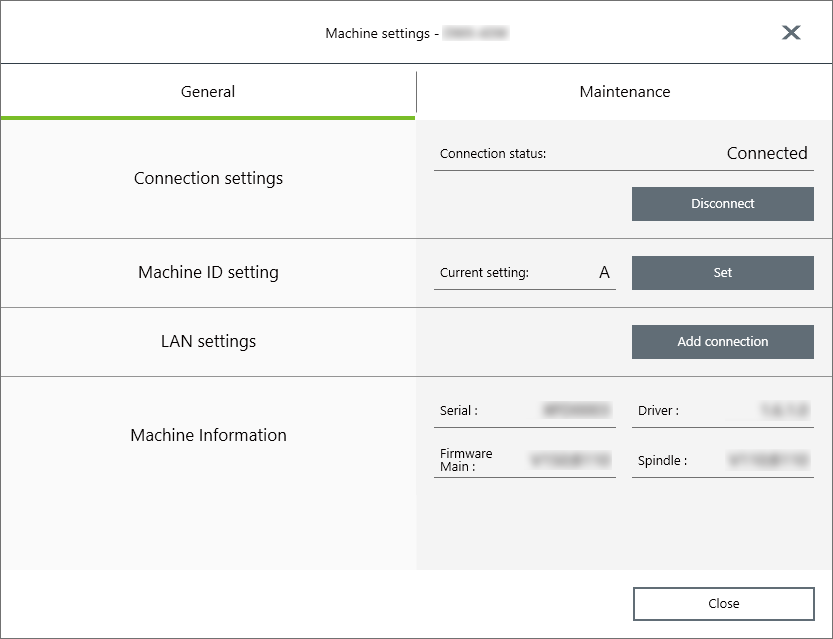

Connection settings

Visualizza lo stato attuale della connessione. Le informazioni variano a seconda dello stato della connessione dell’unità.

Impostazione ID unità

In caso di collegamento di unità multiple a un unico computer, è necessario impostare gli ID delle unità. Selezionare l'unità da usare nella finestra di VPanel.

Per il funzionamento dettagliato, vedere la Guida al setup del modello in uso.

Guida al setup di DWX-43W

Impostazione iniziale: A

IMPORTANTE Per modificare un ID, accertarsi di seguire la procedura illustrata nella Guida al setup.

LAN settings

Da usare in caso di connessione di un computer e dell’unità con un cavo LAN.

Per il funzionamento dettagliato, vedere la Guida al setup del modello in uso.

Guida al setup di DWX-43W

Machine Information

Seriale: Numero di serie dell’unità

Driver: Versione Dental Driver DGSHAPE

Firmware Main: Versione firmware principale dell'unità collegata

Spindle: Versione firmware del mandrino dell'unità collegata

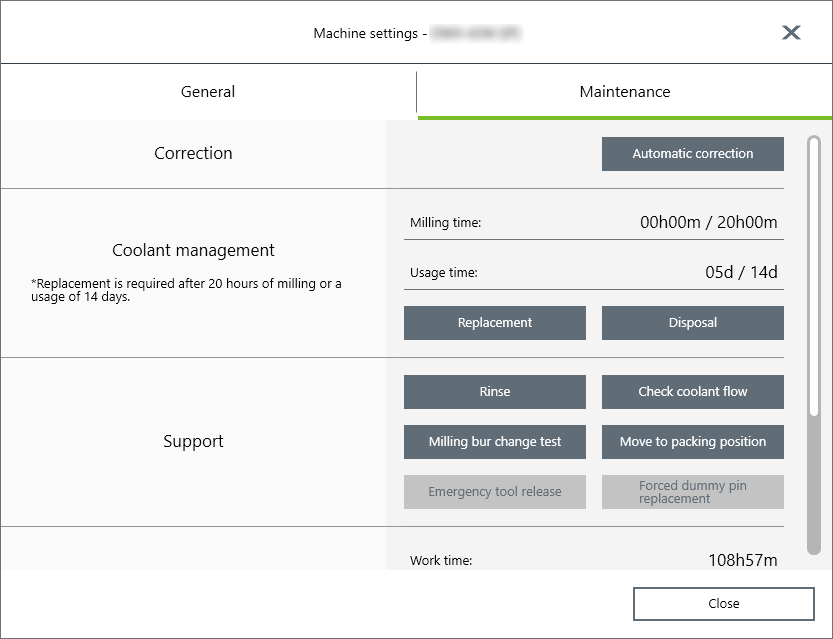

Da questa scheda è possibile effettuare operazioni relative alla manutenzione, tra cui la correzione automatica dell’unità e la visualizzazione dei rapporti di sistema. In caso di collegamento di più di un'unità, l'unità selezionata nella finestra superiore diventa quella interessata da tali operazioni. Per il funzionamento dettagliato, vedere il Manuale d’uso del modello in uso.

Correzione

Correzione automatica

Corregge la posizione del caricatore ATC oppure la posizione dell'asse rotativo.

Coolant management (gestione del refrigerante)

Visualizza l’ora e i giorni nei quali la lavorazione è stata eseguita dal momento della sostituzione del refrigerante.

Un messaggio che richiede di fornire refrigerante viene visualizzato qui quando il serbatoio del refrigerante è vuoto, ad es. al momento della consegna dell’unità o dopo lo smaltimento del refrigerante.

Sostituzione / Riempimento

Sostituisce il refrigerante/riempie il serbatoio di refrigerante.

Se il tempo di sostituzione del refrigerante viene superato, in VPanel viene visualizzato un messaggio che ne richiede la sostituzione.

Smaltimento

Risciacqua i condotti del refrigerante che scorrono attraverso l’unità, quindi scarica il liquido rimanente.

Prima di eseguire questa operazione, smontare il pezzo lavorato, le frese, le dime di correzione e altri articoli analoghi fissati all’unità.

Support (supporto)

Rinse (risciaquo)

Per prevenire l’adesione dei residui di lavorazione al proprio interno, l’unità esegue un’operazione di risciacquo periodica, che pulisce automaticamente l’interno dell'unità una volta ogni 12 ore dal momento dell’accensione dell’unità stessa.

È inoltre possibile fare clic Rinse (risciaquo) per eseguire il risciacquo on-demand.

Check coolant flow (controlla portata refrigerante)

Controllare se la portata del refrigerante è corretta.

Milling bur change test (test cambio fresa)

Mentre si trova in standby, l’unità controlla se il colletto è in grado di sostituire il cilindretto fittizio montato con una fresa da utilizzare per la lavorazione.

Move to packing position (vai alla posizione di confezionamento)

Porta l’unità asse rotativo, il caricatore ATC e l’unità mandrino nella posizione di confezionamento. Prima di eseguire questa operazione, rimuovere il pezzo lavorato e la dima di correzione.

Emergency tool release (sblocco utensile di emergenza)

Questo pulsante è attivato quando l’unità è accesa e vi è una porta o uno sportello aperto. Usare questo pulsante se le operazioni iniziali non possono essere eseguite poiché, ad esempio, la fresa è impigliata nel pezzo in lavorazione.

Forced dummy pin replacement (sostituzione forzata del cilindretto fittizio)

Questa funzione fa sì che il mandrino serri il cilindretto fittizio se si verifica un errore durante la correzione automatica. Questo pulsante è abilitato quando è necessario il funzionamento.

Report/Log

Show (mostra)

Visualizza la cronologia degli errori nonché informazioni di sistema quali versione firmware e ore di funzionamento totali.

Get (ottieni)

Ottenere un file in cui sono raccolte le informazioni dei diversi log.

Mandrino

Work time (tempo di utilizzo)

Visualizza il tempo utilizzo del mandrino. In occasione della sostituzione dell'unità mandrino, Work time (tempo di utilizzo) viene resettato.

Per le linee guida di sostituzione dell’unità mandrino, vedere il Manuale d’uso del modello in uso.

Spindle run-in (rodaggio mandrino)

Eseguire il rodaggio del mandrino (riscaldamento) per stabilizzare la rotazione del mandrino stesso.
