Étape 3: Configuration de l’objet

Installez l’objet, puis préparez-le pour l’impression.
IMPORTANT

Vous pouvez régler la hauteur du plateau tout en la surveillant de près en travaillant avec le capot avant ouvert.

Toutefois, le fait de cliquer sur OK dans ces paramètres peut entraîner le déplacement du plateau. Par conséquent, lorsque le capot avant est ouvert, veillez à ne pas toucher les pièces mobiles pendant que vous travaillez.

Procédure
  1. Sur l’écran d’accueil Utility, cliquez sur BN2_Icon_Setup Configurer.
  2. Enregistrer/sélectionner l’objet.
    RAPPEL Dans Utility, « média » est utilisé dans la fenêtre destinée à enregistrer/gérer les objets.
    • Lors de la première impression sur un objet
      1. Cliquez sur AddNewIcon.
        BN2_MediaSetup
      2. Saisissez un nouveau nom de média et cliquez sur OK.

        Les noms de médias enregistrés précédemment ne peuvent pas être utilisés. Saisissez un nouveau nom de média.

        BN2_MediaSetup2
    • Pour les objets pré-enregistrés
      Sélectionnez le nom du média, puis cliquez sur OK.
      RAPPEL

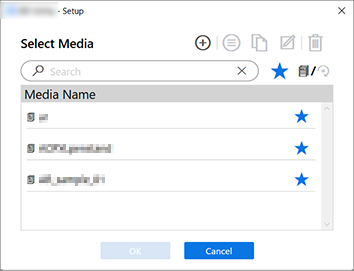

      • Nous vous recommandons de définir les objets fréquemment utilisés comme favoris.

        1. Cliquez sur BD-8_Utility_Icon_FavoriteOFF à côté du nom d’un média enregistré pour changer cette icône en BD-8_Utility_Icon_FavoriteON.
        2. Cliquez sur BD-8_Utility_Icon_Favorite2OFF à côté du champ de recherche.
          L’icône devient BD-8_Utility_Icon_Favorite2ON, et la liste des médias définis comme favoris s’affiche.
          BD-8_Utility_SelectMedia-FavoriteMediaON
          Gestion des médias
      • Vous pouvez utiliser la fonction de favoris et la fonction de recherche pour retrouver facilement les objets enregistrés.
      L’Étape 3 n’est pas nécessaire. Passez à l’étape 4.
      IMPORTANT Si la hauteur a changé en raison d’une modification de la méthode de fixation, du tapis d’aspiration ou d’un élément similaire, réglez la hauteur (étape 4).
  3. Cliquez sur Modifier à côté de Hauteur de plateau pour définir la hauteur de l’objet.
    1. Cliquez sur AP-640_Panel_Icon_UP ou AP-640_Panel_Icon_DOWN sur le côté droit de la fenêtre pour aligner le point le plus haut de l’objet avec la position avant-arrière du capteur d’espacement des têtes.
      RAPPEL Vous pouvez sélectionner 0,1 mm, 1 mm, 10 mm ou 50 mm comme distance de déplacement en un clic.
    2. Cliquez sur AP-640_Panel_Icon_UP sur le côté gauche de la fenêtre pour que le point le plus élevé de l’objet s’approche du capteur d’espacement des têtes.
      Déplacez la position d’impression la plus élevée de l’objet jusqu’à une position (a) située à quelques mm du capteur d’espacement des têtes, sans entrer en contact avec ce dernier.
      BD-8_TouchHeadGapSensor-ThinPlate
    3. Si la hauteur de la surface d’impression n’est pas constante ou si l’objet est soulevé ou déformé, consultez la section ci-dessous pour définir la Quantité d’abaissement de la plateau.
      Configuration d’une distance plus longue entre l’objet et les têtes d’impression
    4. Cliquez sur Configuration automatique.
      Le plateau se déplace et le capteur d’espacement de la tête détecte la hauteur de l’objet.
    5. Cliquez sur OK.
  4. Cliquez sur OK.
    Si Zone d’impression n’est pas définie, la zone d’impression maximale (W : 210 mm × L : 148 mm) devient la Zone d’impression par défaut. Si vous imprimez à l’aide de repères d’alignement, réglez sur la zone d’impression maximale.
    Le message Configuration en cours. est affiché. Une fois la configuration terminée, vous revenez à l’écran d’accueil et le nom du média enregistré ainsi que les éléments Hauteur de plateau, Origine de l’impression, et Zone d’impression définis s’affichent.
