Paso 3: Ajuste del objeto

Coloque el objeto y, a continuación, prepárelo para la impresión.
IMPORTANTE

Puede ajustar la altura de la mesa plana sin perderla de vista trabajando con la tapa frontal abierta.

Sin embargo, hacer clic en Aceptar en estos ajustes puede hacer que la mesa plana comience a moverse. Por lo tanto, cuando la tapa frontal esté abierta, tenga cuidado de no tocar ninguna pieza móvil mientras trabaja.

Procedimiento
  1. En la pantalla de inicio de Utility, haga clic en BN2_Icon_Setup Configuración.
  2. Registre o seleccione el objeto.
    NOTA En Utility, «material» se utiliza en la ventana utilizada para registrar/gestionar objetos.
    • Al imprimir en un objeto por primera vez
      1. Haga clic en AddNewIcon.
        BN2_MediaSetup
      2. Introduzca un nuevo nombre de material y haga clic en Aceptar.

        No se pueden utilizar nombres de materiales ya registrados. Introduzca un nuevo nombre para el material.

        BN2_MediaSetup2
    • Para objetos con registro previo
      Seleccione el nombre del material y haga clic en Aceptar.
      NOTA

      • Le recomendamos que establezca como favoritos los objetos que utilice con frecuencia.

        1. Haga clic en BD-8_Utility_Icon_FavoriteOFF junto al nombre de un material registrado para cambiar este icono a BD-8_Utility_Icon_FavoriteON.

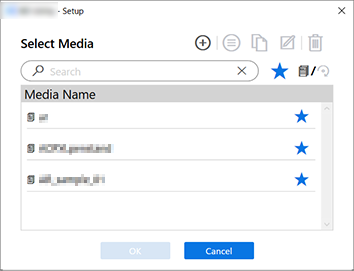

        2. Haga clic en BD-8_Utility_Icon_Favorite2OFF junto al cuadro de búsqueda.
          El icono cambia a BD-8_Utility_Icon_Favorite2ON y aparece la lista de materiales establecidos como favoritos.
          BD-8_Utility_SelectMedia-FavoriteMediaON
          Gestión del material
      • Puede utilizar la función de favoritos y la función de búsqueda para encontrar fácilmente los objetos registrados.
      El paso 3 no es necesario. Proceder al paso 4.
      IMPORTANTE Si la altura puede haber variado debido a un cambio en el método de fijación, estera de aspiración o similar, ajuste la altura (paso 4).
  3. Haga clic en Cambiar junto a Altura de la mesa plana para establecer la altura del objeto.
    1. Haga clic en AP-640_Panel_Icon_UP o AP-640_Panel_Icon_DOWN en la parte derecha de la ventana para alinear el punto más alto del objeto con la posición adelante-atrás del sensor de distancia del cabezal.
      NOTA Puede seleccionar 0,1 mm, 1 mm, 10 mm o 50 mm como distancia de desplazamiento con un solo clic.
    2. Haga clic en AP-640_Panel_Icon_UP en la parte izquierda de la ventana para que el punto más alto del objeto se aproxime al sensor de distancia del cabezal.
      Mueva la posición de impresión más alta del objeto hasta una posición (a) a pocos mm de distancia del sensor de distancia del cabezal sin entrar en contacto con dicho sensor.
      BD-8_TouchHeadGapSensor-ThinPlate
    3. Si la altura de la superficie de impresión no es constante o el objeto se eleva o se deforma, consulte a continuación para ajustar la Porción de reducción de la mesa plana.
      Ajuste de una distancia mayor entre el objeto y los cabezales de impresión
    4. Haga clic en Configuración automática.
      La mesa plana se mueve y el sensor de distancia del cabezal detecta la altura del objeto.
    5. Haga clic en Aceptar.
  4. Haga clic en Aceptar.
    Si no se configura Área de impresión, el área máxima de impresión (W: 210 mm × L: 148 mm) se convierte por defecto en Área de impresión. Si imprime utilizando marcadores de alineación, ajústelos al área de impresión máxima.
    Se muestra Configuración en curso.. Una vez finalizada la configuración, se vuelve a la pantalla de inicio y se muestran el nombre del material registrado y se muestran Altura de la mesa plana, Imprimir Origen y Área de impresión.
