Determinação da altura da superfície de impressão e da posição de impressão

NOTA

Defina Altura da mesa e, em seguida, defina Origem da impressão.

Altura da mesa ajusta a altura da mesa plana e gira o objeto para garantir a folga adequada entre o objeto a ser impresso e as cabeças de impressão. É por isso que Altura da mesa deve ser definido antes de Origem da impressão, caso contrário, Origem da impressão poderá ficar desalinhado devido à rotação do objeto a ser impresso.

As configurações Origem da impressão e Área de impressão podem ser definidas com a tampa frontal aberta.

Procedimento
  1. Toque em Panel_Icon_UnSetup na tela inicial.
  2. Decida Predefinição.
    1. Toque em Selecionar, ao lado de Predefinição.
    2. Toque em Novo e, em seguida, toque em Próximo.
      Supondo que esta seja a primeira vez que você utiliza esse tipo de objeto a ser impresso, selecione Novo aqui.
      IO_mediasetup_01

      Se o papel já estiver registrado na unidade do eixo de rotação, selecione o papel (configurações de impressão) na lista de papéis existentes, toque em Próximo e prossiga para o próximo passo.

      NOTA

      • O papel registrado na mesa plana não pode ser selecionado com a unidade do eixo de rotação.

      • Ao tocar em Panel_Icon_Edit, é possível procurar o papel registrado por palavra-chave.

        Para redefinir a palavra-chave inserida, toque em Panel_Icon_Reset.

      • Ao tocar em Panel_Icon_FavoriteDisplay à direita do nome do papel, o símbolo mudará para Panel_Icon_BookmarkedAsFavorite e o papel será registrado nos Favoritos.

        Toque no filtro Favoritos Panel_Icon_FavoriteDisplay na parte superior do painel de operação para ativar o filtro Panel_Icon_BookmarkedAsFavorite e mostrar apenas os papéis favoritos.

        Toque em Panel_Icon_BookmarkedAsFavorite para desativar o filtro Favoritos.

      • A procura por palavras-chave e o filtro Favoritos podem ser usados ao mesmo tempo.

        Toque em Panel_Icon_Reset para desativar o filtro Favoritos Panel_Icon_FavoriteDisplay e redefinir todas as palavras-chave.

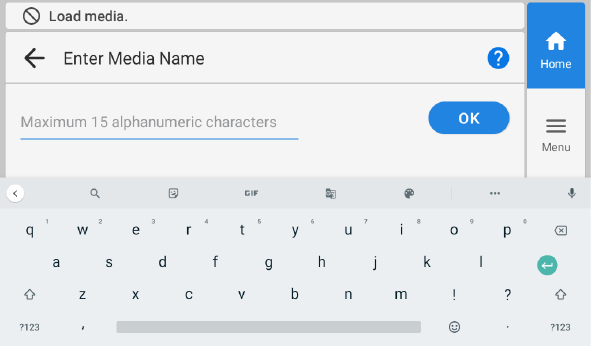

    3. Insira o nome do objeto a ser impresso e, em seguida, toque em OK.

      Toque no teclado exibido na tela para inserir o nome.

      IO_Panel_Setup_Newmedia_ImputName
    4. Verifique o nome que você inseriu e toque em Próximo.
      Para fazer correções, toque no nome que você inseriu.

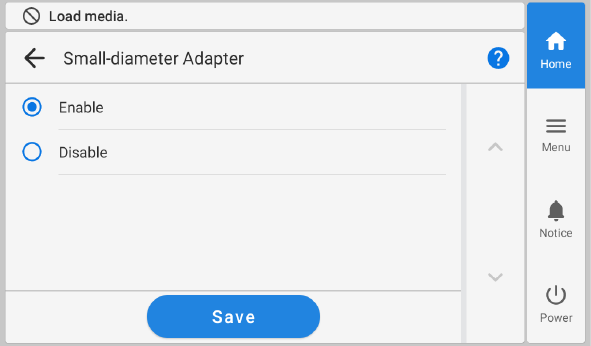

    5. Defina a configuração [Adaptador de pequeno diâmetro].
      Selecione Ativar quando usar o adaptador de pequeno diâmetro e Desativar quando não usá-lo.
      NOTA

      Certifique-se de selecionar Ativar ao usar o adaptador de pequeno diâmetro. A seleção de Desativar fará com que o objeto a ser impresso gire em uma direção diferente, impedindo a impressão correta.

      IO_adapter_02

      Depois de selecionar uma configuração, toque em Próximo.

  3. Defina o Altura da mesa.
    1. Toque em Alterar, ao lado de Altura da mesa.
      A tela Altura da mesa aparece.
      HaightSetting_Rotary
    2. Toque em HaightSetting_Rotary_1.
      A mesa plana se moverá automaticamente para o local de configuração da altura da mesa plana.
      NOTA Você também pode tocar em Panel_Icon_UpArrow ou Panel_Icon_DownArrow no lado direito do painel de operação para mover a mesa plana manualmente.
    3. Mova a superfície de impressão de modo que ela fique próxima ao sensor de espaço da cabeça.

      Mova a superfície de impressão o mais próximo possível do sensor de espaço da cabeça com antecedência para evitar aumentar desnecessariamente o tempo necessário para o ajuste automático da altura.

      Toque ou dê um toque longo em Panel_Icon_UpArrow ou Panel_Icon_DownArrow no lado esquerdo do painel de operação.

      Um toque longo acelerará o movimento após 2 segundos, portanto, tome cuidado para não ir longe demais.

    4. Toque em Configuração automática.
      A altura do objeto a ser impresso será definida automaticamente para uma posição de aproximadamente 1 mm de distância da superfície de emissão de tinta da cabeça de impressão.
      NOTA
      • Você também pode tocar em Panel_Icon_Edit_02 e inserir um valor para definir a altura.

      • Toque em Panel_Icon_Setting_Blue para ativar a configuração Valor de rebaixamento da mesa.

        Para obter detalhes, consulte “Ajuste da distância entre o objeto a ser impresso e as cabeças de impressão” no Manual do usuário da impressora.

        https://downloadcenter.rolanddg.com/IO-300

    5. Toque em OK.
  4. Configure as opções em Origem da impressão e Área de impressão.
    1. Toque em Alterar, ao lado de Área de impressão.
      A tela Origem da impressão aparece.
      NOTA

      Toque em Panel_Icon_Setting_Blue para alterar a operação realizada durante a configuração das definições.

      Para obter detalhes, consulte “Alteração da operação executada ao configurar a área de impressão” no Manual do usuário da impressora.

      https://downloadcenter.rolanddg.com/IO-300

      Observe que Retornar à área máxima de impressão não é exibido se uma unidade do eixo de rotação estiver fixada.

      Observe que Use as coordenadas para especificar a área de impressão sem mover o carro ou a mesa. não é exibido se uma unidade do eixo de rotação estiver conectada e Posição de impressão da base estiver definido como Centro.

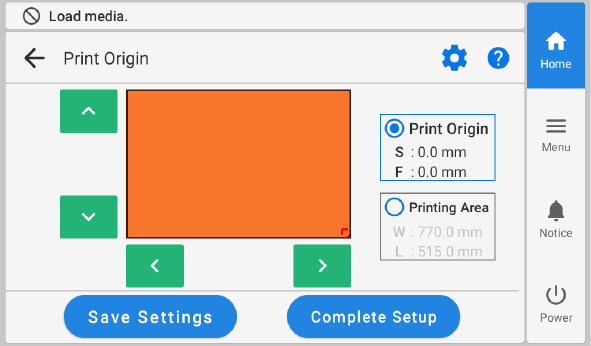

      IO_printarea_01
    2. Selecione Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow ou Panel_Icon_RightArrow.
      O carro da cabeça de impressão se move para o ponto inferior direito da área de impressão atualmente definida, e o ponteiro se irradia.
      NOTA Se não houver entrada do usuário por aproximadamente 3 minutos, o carro da cabeça de impressão retornará automaticamente à posição de espera para evitar que as cabeças de impressão sequem.
      HeightADJ
    3. Toque ou dê um toque longo em Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow ou Panel_Icon_RightArrow.
      NOTA

      • Quando o ponteiro é difícil de ver

        Dependendo do material do objeto a ser impresso, como papel transparente ou papel de alto brilho com cores escuras usadas na superfície de impressão, o ponteiro pode ser difícil de ser visto. Nesses casos, o ponteiro pode ficar mais visível com a colocação de fita crepe na superfície de impressão ou no verso.

      • Origem da impressão não pode ser alterada se Posição de impressão da base estiver definido como Centro e Área de impressão estiver definido como o máximo. Se Área de impressão estiver definido como o máximo, execute Configurações da área de impressão primeiro.
      • Se Posição de impressão da base estiver definido como Centro, selecione Centro no papel em Posição de impressão no VersaWorks.
    4. Toque em Área de impressão.
      O carro da cabeça de impressão se move para o ponto superior esquerdo da área de impressão atualmente definida, e o ponteiro se irradia.
    5. Toque ou dê um toque longo em Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow ou Panel_Icon_RightArrow.
      Defina a área de impressão na direção esquerda/direita (DIGITALIZAÇÃO) e na direção de rotação do objeto a ser impresso carregado usando o ponteiro.
  5. Toque em Configuração concluída.
    Para reconfigurar o Altura da mesa, toque em Salvar configurações. Toque em Salvar configurações para retornar à tela de seleção do item de configuração e alterar as configurações conforme necessário.

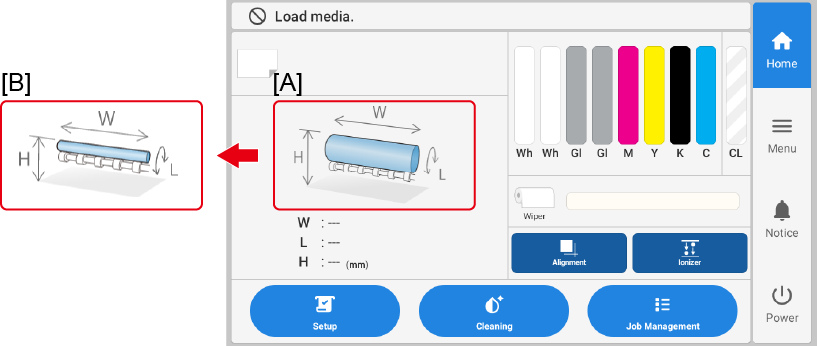

    NOTA Quando o adaptador de pequeno diâmetro estiver definido como Ativar, a imagem mostrada na tela inicial muda de A para B.
    IO_adapterON_01
    [A]: Exibição quando o adaptador de pequeno diâmetro está desativado
    [B]: Exibição quando o adaptador de pequeno diâmetro está ativado
