Détermination de la hauteur de la surface d’impression et de la position d’impression

RAPPEL

Définissez Hauteur de table, puis définissez Origine de l’impression.

Hauteur de table permet de régler la hauteur du plateau et de faire pivoter l’objet à imprimer afin de garantir un espace suffisant entre l’objet et les têtes d’impression. C’est pourquoi il faut définir Hauteur de table avant Origine de l’impression, sinon Origine de l’impression risque d’être mal alignée en raison de la rotation de l’objet à imprimer.

Les paramètres Origine de l’impression et Zone d’impression peuvent être configurés lorsque le capot avant est ouvert.

Procédure
  1. Appuyez sur Panel_Icon_UnSetup sur l’écran d’accueil.
  2. Choisissez Préréglage.
    1. Appuyez sur Sélectionner à côté de Préréglage.
    2. Appuyez sur Nouveau, puis sur Suivant.
      Si vous utilisez ce type d’objet à imprimer pour la première fois, sélectionnez Nouveau ici.
      IO_mediasetup_01

      Si le média est déjà enregistré sur l’unité de l’axe de rotation, sélectionnez le média (paramètres d’impression) dans la liste des médias existants, appuyez sur Suivant et passez à l’étape suivante.

      RAPPEL

      • Les médias enregistrés sur le plateau ne peuvent pas être sélectionnés avec l’unité de l’axe de rotation.

      • En appuyant sur Panel_Icon_Edit, il est possible d’effectuer une recherche par mot-clé dans les médias enregistrés.

        Pour réinitialiser les mots-clés saisis, appuyez sur Panel_Icon_Reset.

      • En appuyant sur Panel_Icon_FavoriteDisplay à droite du nom du média, le symbole devient Panel_Icon_BookmarkedAsFavorite et le média est enregistré dans les Favoris.

        Appuyez sur le filtre Favoris Panel_Icon_FavoriteDisplay en haut du panneau de commande pour activer le filtre Panel_Icon_BookmarkedAsFavorite et afficher uniquement les médias favoris.

        Appuyez sur Panel_Icon_BookmarkedAsFavorite pour désactiver le filtre Favoris.

      • La recherche par mot-clé et le filtre Favoris peuvent être utilisés simultanément.

        Appuyez sur Panel_Icon_Reset pour désactiver le filtre Favoris Panel_Icon_FavoriteDisplay et réinitialiser tous les mots-clés.

    3. Saisissez le nom de l’objet à imprimer, puis appuyez sur Ok.

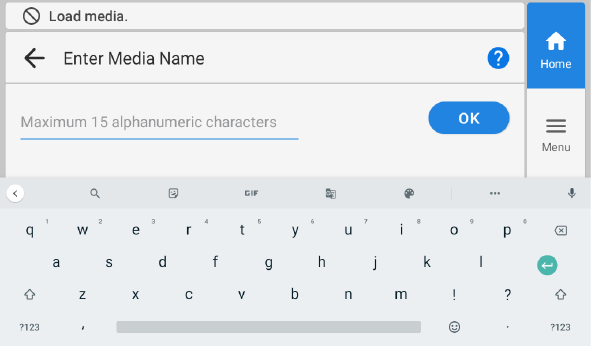

      Appuyez sur le clavier affiché à l’écran pour saisir le nom.

      IO_Panel_Setup_Newmedia_ImputName
    4. Vérifiez le nom que vous avez saisi et appuyez sur Suivant.
      Pour apporter des corrections, appuyez sur le nom que vous avez saisi.
    5. Configurez le paramètre [Adaptateur à petit diamètre].
      Sélectionnez Activer lorsque vous utilisez l’adaptateur à petit diamètre, et Désactiver lorsque vous ne l’utilisez pas.
      RAPPEL

      Veillez à sélectionner Activer quand vous utilisez l’adaptateur à petit diamètre. Si vous sélectionnez Désactiver, l’objet à imprimer tournera dans une direction différente, ce qui empêchera une impression correcte.

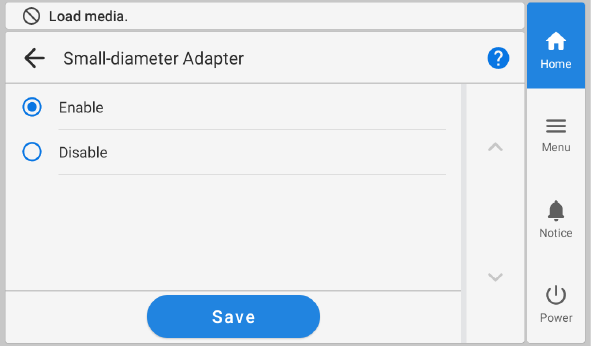

      IO_adapter_02

      Après avoir sélectionné un paramètre, appuyez sur Suivant.

  3. Configurez le paramètre Hauteur de table.
    1. Appuyez sur Modifier à côté de Hauteur de table.
      L’écran Hauteur de table apparaît.
      HaightSetting_Rotary
    2. Appuyez sur HaightSetting_Rotary_1.
      Le plateau se déplace automatiquement jusqu’à l’endroit où sa hauteur doit être réglée.
      RAPPEL Vous pouvez également appuyer sur Panel_Icon_UpArrow ou Panel_Icon_DownArrow sur le côté droit du panneau de commande pour déplacer le plateau manuellement.
    3. Déplacez la surface d’impression de manière à ce qu’elle soit proche du capteur d’espacement des têtes.

      Déplacez au préalable la surface d’impression le plus près possible du capteur d’espacement de la tête pour éviter d’augmenter inutilement le temps nécessaire au réglage automatique de la hauteur.

      Appuyez rapidement ou longuement sur Panel_Icon_UpArrow ou Panel_Icon_DownArrow sur le côté gauche du panneau de commande.

      Une pression soutenue accélère le mouvement au bout de 2 secondes. Il faut donc veiller à ne pas aller trop loin.

    4. Appuyez sur Configuration automatique.
      La hauteur de l’objet à imprimer sera automatiquement réglée à environ 1 mm de la surface d’émission d’encre de la tête d’impression.
      RAPPEL
      • Vous pouvez également appuyer sur Panel_Icon_Edit_02 et saisir une valeur pour définir la hauteur.

      • Appuyez sur Panel_Icon_Setting_Blue pour activer le paramètre de Quantité d’abaissement de la table.

        Pour plus de détails, reportez-vous à « Réglage de la distance entre l’objet à imprimer et les têtes d’impression » dans le Manuel de l’utilisateur de l’imprimante.

        https://downloadcenter.rolanddg.com/IO-300

    5. Appuyez sur Ok.
  4. Configurez les paramètres de Origine de l’impression et Zone d’impression.
    1. Appuyez sur Modifier à côté de Zone d’impression.
      L’écran Origine de l’impression apparaît.
      RAPPEL

      Appuyez sur Panel_Icon_Setting_Blue pour modifier l’opération effectuée lors de la configuration des paramètres.

      Pour plus de détails, voir « Modification de l’opération effectuée lors de la configuration de la zone d’impression » dans le manuel de l’utilisateur.

      https://downloadcenter.rolanddg.com/IO-300

      Notez que Retour à la zone d’impression maximale n’est pas affiché si une unité de l’axe de rotation est attachée.

      Notez que Utilisez les coordonnées pour spécifier la zone d’impression sans déplacer le chariot ou la table. n’est pas affiché si une unité de l’axe de rotation est installée et Position d’impression de base est réglé sur Centre.

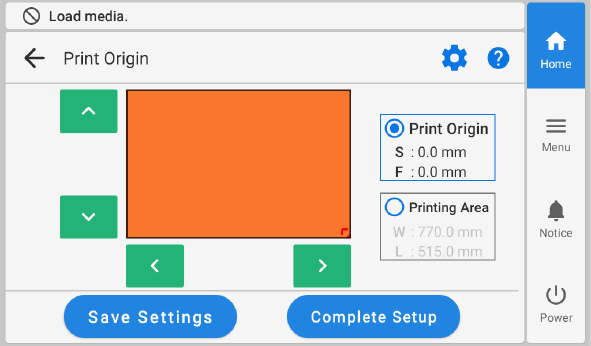

      IO_printarea_01
    2. Sélectionnez Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, ou Panel_Icon_RightArrow.
      Le chariot de tête d’impression se déplace jusqu’au point inférieur droit de la zone d’impression actuellement définie, et le pointeur est irradié.
      RAPPEL Si l’utilisateur n’intervient pas pendant environ 3 minutes, le chariot des têtes d’impression revient automatiquement en position d’attente pour éviter que les têtes d’impression ne sèchent.
      HeightADJ
    3. Appuyez ou appuyez longuement sur Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow ou Panel_Icon_RightArrow.
      RAPPEL

      • Lorsque le pointeur est difficile à voir

        Selon le matériau de l’objet à imprimer, tel qu’un média transparent ou un média très brillant avec des couleurs foncées utilisées sur la surface d’impression, le pointeur peut être difficile à voir. Dans de tels cas, il est possible de rendre le pointeur plus visible en plaçant du ruban de masquage sur la surface d’impression ou au verso.

      • Origine de l’impression ne peut pas être modifié si Position d’impression de base est réglé sur Centre et si Zone d’impression est réglé au maximum. Si Zone d’impression est réglé au maximum, exécutez d’abord Paramètres de zone d’impression.
      • Si Position d’impression de base est réglé sur Centre, sélectionnez Centrer sur le média dans la rubrique Position d’impression de VersaWorks.
    4. Appuyez sur Zone d’impression.
      Le chariot de tête d’impression se déplace jusqu’au point supérieur gauche de la zone d’impression actuellement définie, et le pointeur est irradié.
    5. Appuyez ou appuyez longuement sur Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow ou Panel_Icon_RightArrow.
      Réglez la zone d’impression dans le sens gauche/droit (SCAN) et dans le sens de rotation de l’objet chargé à imprimer à l’aide du pointeur.
  5. Appuyez sur Terminer la configuration.
    Pour reconfigurer Hauteur de table, appuyez sur Enregistrer les réglages. Tapez sur Enregistrer les réglages pour revenir à l’écran de sélection des éléments de configuration et modifier les réglages si nécessaire.
    RAPPEL Lorsque l’adaptateur à petit diamètre est réglé sur Activer, l’image affichée sur l’écran d’accueil passe de A à B.
    IO_adapterON_01

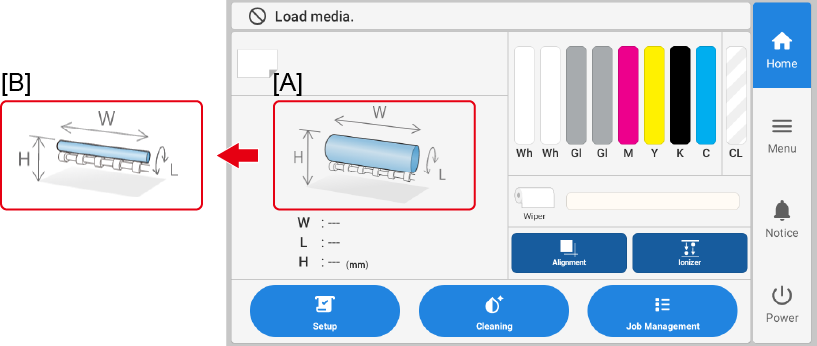

    [A] : S’affiche lorsque l’adaptateur à petit diamètre est désactivé
    [B] : S’affiche lorsque l’adaptateur à petit diamètre est activé
