Determinación de la altura de la superficie de impresión y la posición de impresión

NOTA

Establezca Altura de la mesa y, a continuación, establezca Origen de impresión.

Altura de la mesa ajusta la altura de la mesa plana y gira el objeto en el que se va a imprimir para garantizar un espacio libre adecuado entre el objeto y los cabezales de impresión. Por eso, es necesario configurar Altura de la mesa antes que Origen de impresión; de lo contrario, Origen de impresión podría quedar desalineado debido a la rotación del objeto en el que se va a imprimir.

Los ajustes de Origen de impresión y Área de impresión se pueden configurar con la tapa frontal abierta.

Procedimiento
  1. Toque Panel_Icon_UnSetup en la pantalla de inicio.
  2. Decida Preestablecido.
    1. Toque Seleccione junto a Preestablecido.
    2. Toque Nuevo, y luego toque Siguiente.
      Si es la primera vez que utiliza este tipo de objeto en el que se va a imprimir, seleccione Nuevo aquí.
      IO_mediasetup_01

      Si el material ya está registrado en la unidad de ejes giratorios, seleccione el material (configuración de impresión) de la lista de materiales existentes, toque Siguiente y continúe con el siguiente paso.

      NOTA

      • Los materiales registrados en la mesa plana no se pueden seleccionar con la unidad de ejes giratorios.

      • Tocar Panel_Icon_Edit permite buscar los materiales registrados por palabra clave.

        Para restablecer las palabras clave ingresadas, toque Panel_Icon_Reset.

      • Tocar Panel_Icon_FavoriteDisplay a la derecha del nombre del material cambiará el símbolo a Panel_Icon_BookmarkedAsFavorite, y los materiales se registrarán en Favoritos.

        Toque el filtro Favoritos Panel_Icon_FavoriteDisplay en la parte superior del panel de operaciones para activar el filtro en Panel_Icon_BookmarkedAsFavorite y mostrar solo los materiales favoritos.

        Toque Panel_Icon_BookmarkedAsFavorite para desactivar el filtro Favoritos.

      • La búsqueda de palabras clave y el filtro Favoritos se pueden utilizar al mismo tiempo.

        Toque Panel_Icon_Reset para desactivar el filtro Favoritos Panel_Icon_FavoriteDisplay y restablecer todas las palabras clave.

    3. Introduzca el nombre del objeto en el que se va a imprimir y luego toque Aceptar.

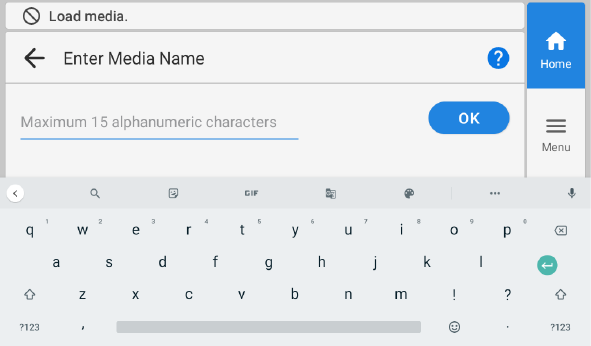

      Toque el teclado que se muestra en la pantalla para ingresar el nombre.

      IO_Panel_Setup_Newmedia_ImputName
    4. Revise el nombre que ingresó y toque Siguiente.
      Para realizar correcciones, toque el nombre que ingresó.
    5. Configure los ajustes de [Adaptador de diámetro pequeño].

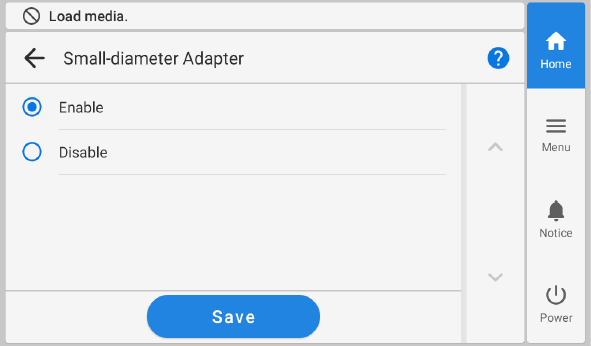

      Seleccione Habilitar cuando utilice el adaptador de diámetro pequeño y Inhabilitar cuando no lo utilice.
      NOTA

      Asegúrese de seleccionar Habilitar cuando utilice el adaptador de diámetro pequeño. Seleccionar Inhabilitar hará que el objeto en el que se va a imprimir gire en una dirección diferente, lo que impedirá una impresión correcta.

      IO_adapter_02

      Después de seleccionar una configuración, toque Siguiente.

  3. Establezca el Altura de la mesa.
    1. Toque Cambiar junto a Altura de la mesa.
      Aparece la pantalla Altura de la mesa.
      HaightSetting_Rotary
    2. Toque HaightSetting_Rotary_1.
      La mesa plana se moverá automáticamente a la ubicación para configurar la altura de la mesa plana.
      NOTA También puede tocar Panel_Icon_UpArrow o Panel_Icon_DownArrow en el lado derecho del panel de operaciones para mover la mesa plana manualmente.
    3. Mueva la superficie de impresión para que quede cerca del sensor de espacio del cabezal.

      Mueva la superficie de impresión lo más cerca posible del sensor de espacio del cabezal de antemano para evitar aumentar innecesariamente el tiempo que se requiere para el ajuste automático de la altura.

      Toque o toque por más tiempo Panel_Icon_UpArrow o Panel_Icon_DownArrow en el lado izquierdo del panel de operaciones.

      Un toque prolongado acelerará el movimiento después de 2 segundos, así que tenga cuidado de no ir demasiado lejos.

    4. Toque Configuración automática.
      La altura del objeto en el que se va a imprimir se ajustará automáticamente a una posición a 1 mm (39.4 mil) de la superficie de emisión de tinta del cabezal de impresión.
      NOTA
      • También puede tocar Panel_Icon_Edit_02 y luego ingresar un valor para ajustar la altura.

      • Toque Panel_Icon_Setting_Blue para habilitar la configuración de Cantidad para bajar mesa.

        Para obtener más información, consulte “Ajuste de la distancia entre el objeto en el que se va a imprimir y los cabezales de impresión” en el Manual del usuario de la impresora.

        https://downloadcenter.rolanddg.com/IO-300

    5. Toque Aceptar.
  4. Configure los ajustes en Origen de impresión y Área de impresión.
    1. Toque Cambiar junto a Área de impresión.

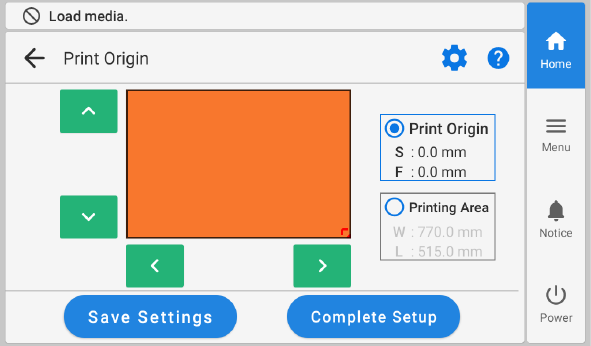

      Aparece la pantalla Origen de impresión.
      NOTA

      Toque Panel_Icon_Setting_Blue para cambiar la operación realizada al configurar los ajustes.

      Para obtener más información, consulte “Cambio de la operación realizada al configurar el área de impresión” en el Manual del usuario de la impresora.

      https://downloadcenter.rolanddg.com/IO-300

      Tenga en cuenta que Volver al área máxima de impresión no se muestra si está conectada una unidad de ejes giratorios.

      Tenga en cuenta que Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa. no se muestra si está conectada una unidad de ejes giratorios y Posición de impresión básica está ajustado a Centro.

      IO_printarea_01
    2. Seleccione Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, o Panel_Icon_RightArrow.
      El carro del cabezal de impresión se mueve al punto inferior derecho del área de impresión actualmente configurada y el puntero es irradiado.
      NOTA Si se deja sin intervención del usuario durante aproximadamente 3 minutos, el carro del cabezal de impresión vuelve automáticamente a la posición de espera para evitar que los cabezales de impresión se sequen.
      HeightADJ
    3. Toque o toque prolongadamente Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, o Panel_Icon_RightArrow.
      NOTA

      • Cuando el puntero es difícil de ver

        Dependiendo del material del objeto en el que se va a imprimir, como material transparente o material de alto brillo con colores oscuros utilizado en la superficie de impresión, el puntero puede ser difícil de ver. En tales casos, el puntero puede hacerse más visible colocando cinta adhesiva de papel sobre la superficie de impresión o en la parte posterior.

      • Origen de impresión no se puede cambiar si Posición de impresión básica está ajustado como Centro y Área de impresión está configurado al máximo. Si Área de impresión está ajustado al máximo, primero realice Ajuste del área de impresión.
      • Si Posición de impresión básica está ajustado como Centro, seleccione Centrar en el material en Posición de impresión en VersaWorks.
    4. Toque Área de impresión.
      El carro del cabezal de impresión se mueve al punto superior izquierdo del área de impresión actualmente configurada y el puntero es irradiado.
    5. Toque o toque prolongadamente Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, o Panel_Icon_RightArrow.
      Configure el área de impresión en la dirección izquierda/derecha (EXPLORACIÓN) y en la dirección de rotación del objeto en el que se va a imprimir cargado usando el puntero.
  5. Toque Configuración completa.
    Para reconfigurar Altura de la mesa, toque Guardar configuración. Toque Guardar configuración para regresar a la pantalla de selección de elementos de configuración para cambiar la configuración según sea necesario.

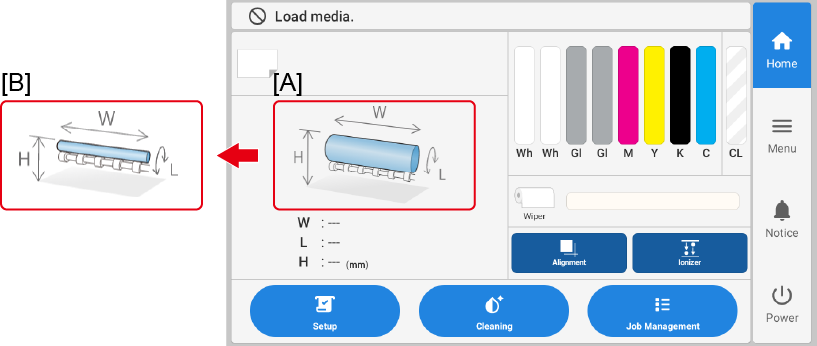

    NOTA Cuando el adaptador de diámetro pequeño está ajustado como Habilitar, la imagen que se muestra en la pantalla de inicio cambia de A a B.
    IO_adapterON_01
    [A]: Aparece cuando el adaptador de diámetro pequeño está deshabilitado
    [B]: Aparece cuando el adaptador de diámetro pequeño está habilitado
