印刷対象物の高さを手動で設定する

印刷時の印刷対象物の高さを、手動で設定します。印刷対象物にヘッドギャップセンサーを接触させたくない場合や、プリントヘッドと印刷対象物の間隔を好みの位置に設定したい場合に適しています。目視で設定するため自動設定よりも手間はかかります。印刷面に起伏がある場合は、起伏幅に制限があります。

手順
  1. 印刷対象物をセットする。
  2. AP-640_Panel_Icon_SETUP  セットアップをタップする。
  3. プリセット選択をタップして、設定を変更するプリセットを選ぶ。
  4. 次へをタップする。
  5. テーブル高さ変更をタップする。
  6. フロントカバーを開ける。
    メモ

    フロントカバーは必ずハンドルを持ち、完全に開くまたは閉じるまでハンドルに手を添えてください。

    静かに開閉しないとフロントカバーが故障したり、けがをしたりする恐れがあります。

    CoverOpen2
  7. 印刷対象物をヘッドギャップセンサーの下に移動する。

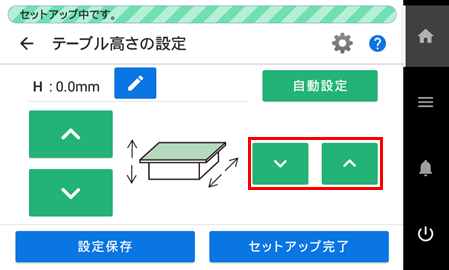

    画面右側の左右に並んだ AP-640_Panel_Icon_DOWN AP-640_Panel_Icon_UP をロングタップまたはタップして、テーブルを前または後ろに移動します。
    TableMoveF_R
    メモ

    AP-640_Panel_Icon_EDITをタップし、数値を入力して設定することもできます。

  8. 印刷対象物の高さを調整する。

    画面左側の縦に並んだ AP-640_Panel_Icon_DOWN AP-640_Panel_Icon_UP をロングタップまたはタップして、印刷対象物の高さを調整します。ヘッドギャップセンサーに印刷面をできるだけ近づけてください。

    重要

    印刷面の最も高い位置とヘッドギャップセンサーが接触しないように、テーブルの高さを設定してください。印刷面との距離を広げすぎると、画質が低下しますので注意してください。

    ManualHeightADJ
    TableMoveHeight
  9. 位置が決まったら、セットアップ完了をタップする。
    メモ

    設定保存をタップすると、セットアップ項目選択画面に戻り設定を変更することができます。

  10. フロントカバーを閉じる。
    メモ

    フロントカバーは必ずハンドルを持ち、完全に開くまたは閉じるまでハンドルに手を添えてください。

    静かに開閉しないとフロントカバーが故障したりけがをしたりする恐れがあります。

    CoverOpen2
