Ersetzen der UV-Nebelfilter

Die UV-Nebelfilter absorbieren den beim Drucken entstehenden Tintennebel, um die Menge des Tintennebels zu reduzieren, der am UV-LED-Gerät haftet.

Wenn es Zeit ist, die UV-Nebelfilter auszutauschen, wird die Meldung angezeigt.The time for UV mist filter replacement has arrived. Wenn diese Meldung erscheint, ersetzen Sie die UV-Nebelfilter.

Informationen zum Kauf von UV-Nebelfiltern erhalten Sie bei Ihrem autorisierten Händler oder auf unserer Website ( ).https://www.rolanddg.com/

WARNUNG

Führen Sie die Vorgänge unbedingt gemäß den Anweisungen durch und berühren Sie niemals einen Bereich, der nicht in den Anweisungen angegeben ist.

Plötzliche Bewegungen des Geräts können zu Verletzungen führen.

Erforderlicher Artikel
Nebelfilter
UV-Nebelfilter
Vorgehensweise
  1. Wenn die Meldung angezeigt wird, tippen Sie auf .The time for UV mist filter replacement has arrived.OK
  2. Entfernen Sie das zu bedruckende Objekt.
  3. Tippen Sie, um die Nachrichten anzuzeigen.VG3_Panel_Icon_NOTE_1Hinweis

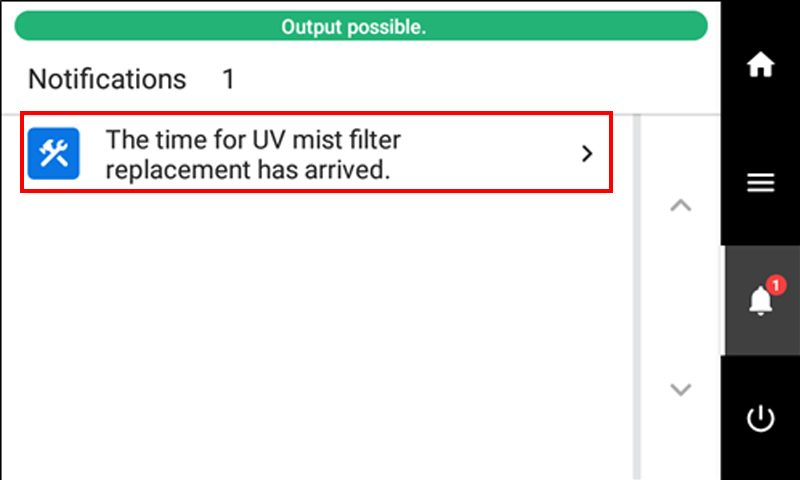

  4. Klopfen .The time for UV mist filter replacement has arrived.

    LG_Panel_NOTE_TimeToReplaceUV
    Der Bildschirm wird angezeigt.UV Mist Filter Replacement
  5. Klopfen .Execute

    Wenn der Bestätigungsbildschirm angezeigt wird, befolgen Sie die Anweisungen auf dem Bildschirm und tippen Sie dann auf .OK

    Der Druckkopfwagen bewegt sich zu einer Stelle, an der der richtige UV-Nebelfilter ausgetauscht werden kann.
  6. Befolgen Sie zum Ersetzen der UV-Nebelfilter die Anweisungen auf dem Bedienfeld.
    • Tippen Sie auf oder , um das Verfahren zu überprüfen.VG3_Panel_Icon_LINKS_blauVG3_Panel_Icon_RIGHT_blue
    • Auf der linken Seite des Druckkopfwagens befindet sich ein UV-LED-Gerät und eines auf der rechten Seite. Die Anweisungen werden für die linke und rechte Seite angezeigt.

    • Wenn Sie den Austausch des linken UV-Nebelfilters abschließen, ohne die Anweisungen durchzulesen, tippen Sie auf .Finish All Dabei erscheinen die Anweisungen für die rechte Seite. Wenn Sie den Austausch des rechten UV-Nebelfilters abschließen, ohne die Anleitung durchzulesen, tippen Sie auf .Finish All

    Anmerkung

    UV-Nebelfilter haben keine festgelegte Vorder- oder Rückseite. Sie können in beliebiger Ausrichtung angebracht werden.

  7. Wenn der Austausch des UV-Nebelfilters abgeschlossen ist, tippen Sie auf .Finish All
  8. Wenn angezeigt wird, schließen Sie die vordere Abdeckung.Close the cover.
    Wenn Sie die vordere Abdeckung schließen, kehren Sie zum ursprünglichen Bildschirm zurück.
  9. Tippen Sie, um zum Startbildschirm zurückzukehren.AP-640_Panel_Icon_HOME
