Carregamento do objeto a ser impresso, pressionando-o contra os pinos de posicionamento

  1. Toque em icon_position na tela inicial.

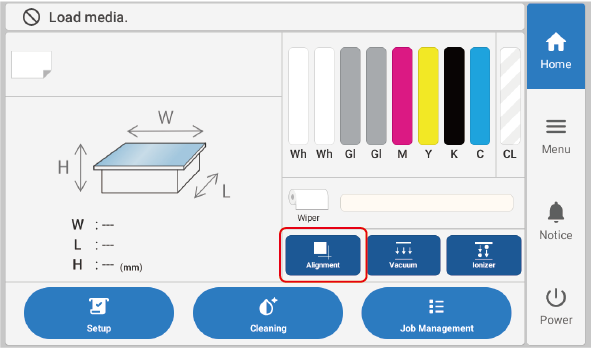

    Quando essa opção for selecionada, o botão será exibido como ativado, conforme mostrado na figura abaixo.
    PinButton
    Os pinos de posicionamento se projetam da mesa plana.
    Set-media_hitting_pin1

  2. Carregue o objeto a ser impresso, pressionando-o contra os pinos de posicionamento.

    Set-media_hitting_pin2
    IMPORTANTE Se a altura do objeto a ser impresso for de 4,0 mm ou menos, certifique-se de desligar Alinhamento e abaixar os pinos de posicionamento antes de realizar o trabalho a seguir. Se o objeto a ser impresso pressionar firmemente contra os pinos de posicionamento, estes podem não abaixar, mesmo que Alinhamento esteja desligado. Nesse caso, abaixe os pinos de posicionamento pressionando-os com os dedos.
    PinButton_OFF

    • Ao definir a altura do objeto a ser impresso

      Se os pinos de posicionamento estiverem mais altos do que o objeto a ser impresso, a altura é definida tomando-se como referência os pinos de posicionamento, e não o objeto a ser impresso.

    • Antes da impressão

      As cabeças de impressão podem entrar em contato com os pinos de posicionamento e sofrer danos.

Características desse método de carregamento

  • Esse método é usado quando qualquer um dos lados do objeto é uma linha reta.

    Se qualquer um dos lados estiver reto, é possível carregar o objeto pressionando esse lado contra os pinos de posicionamento.

    Esse método não é adequado para objetos com contornos exclusivamente circulares, elípticos ou curvilíneos.

    Set-media_hitting_pin3
  • Esse método é usado ao imprimir objetos um a um.

    Esse método não é adequado para imprimir vários objetos lado a lado de uma só vez.

    Set-media_hitting_pin4

    Se os objetos a serem impressos forem quadrados ou retangulares do mesmo tamanho, parece ser possível imprimir vários deles, colocando-os sem deixar espaços entre eles.

    No entanto, ao posicionar vários objetos para impressão, torna-se difícil fazer com que as laterais fiquem em contato correto com os pinos de posicionamento. Como isso pode causar desvio na posição ou no ângulo de impressão, não é recomendável fazê-lo.
