Ajuste da distância entre o objeto a ser impresso e as cabeças de impressão

Se a altura (espessura) do objeto a ser impresso variar ou se o objeto a ser impresso for levantado ou deformado durante a impressão, o objeto a ser impresso poderá entrar em contato com as cabeças de impressão. Você pode aumentar a distância entre o objeto a ser impresso e as cabeças de impressão na configuração Valor de rebaixamento da mesa para evitar que problemas como esse ocorram.

IMPORTANTE

Se a altura do objeto a ser impresso for igual ou inferior a 4,0 mm, desligue Alinhamento e abaixe os pinos de posicionamento. Se os pinos de posicionamento estiverem mais altos do que o objeto a ser impresso, a altura é definida tomando-se como referência os pinos de posicionamento, e não o objeto a ser impresso.

Se o objeto a ser impresso pressionar firmemente contra os pinos de posicionamento, estes podem não abaixar, mesmo que Alinhamento esteja desligado. Nesse caso, abaixe os pinos de posicionamento pressionando-os com os dedos.

PinButton_OFF
  • Se a distância for expandida demais, a qualidade de impressão poderá se deteriorar e os bocais das cabeças de impressão poderão ficar obstruídos. Defina as configurações de modo que a distância entre a posição mais alta do objeto a ser impresso e a posição mais baixa da superfície de impressão seja de 2 mm ou inferior.

    Observações quando a superfície de impressão é irregular

  • Essa configuração é ativada quando a altura do objeto a ser impresso é definida automaticamente.
TableDown
A Altura das cabeças de impressão até a posição mais alta no objeto a ser impresso quando Valor de rebaixamento da mesa não estiver definido
B Valor de rebaixamento da mesa
C 2 mm ou inferior
Procedimento
  1. Configure o objeto a ser impresso.

    Consulte os passos 1 a 6 de Determinação da altura da superfície de impressão e da posição de impressão para realizar Selecionar de Predefinição.

  2. Toque em Alterar, ao lado de Altura da mesa.
    A tela Altura da mesa aparece.

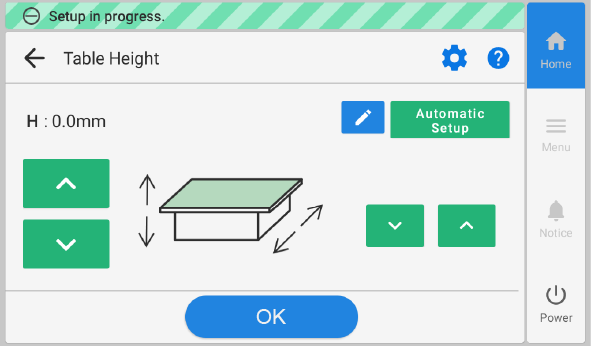

    HeightADJSelect
  3. Toque em Panel_Icon_Setting_Blue.
    A tela Valor de rebaixamento da mesa aparece.
  4. Ajuste a distância entre o objeto a ser impresso e as cabeças de impressão.

    Toque em Panel_Icon_Minus e Panel_Icon_Plus para ajustar a distância.

    Você pode ajustar a distância em incrementos de 0,1 mm.

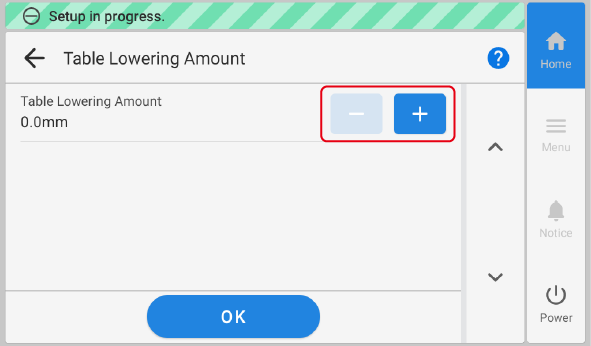

    Panel_SelectTableHeight
    Valor de rebaixamento da mesa Distância entre o objeto a ser impresso e as cabeças de impressão
    0,0 mm 1,0 mm
    : :
    2,0 mm 3,0 mm
  5. Toque em OK.
  6. Defina a altura da mesa e as configurações de Origem da impressão e Área de impressão.

    Consulte os passos 8 a 15 de Determinação da altura da superfície de impressão e da posição de impressão para definir as configurações.

  7. Feche a tampa frontal se ela estiver aberta.
  8. Toque em Configuração concluída.
    NOTA

    Toque em Salvar configurações para retornar à tela de seleção do item de configuração e alterar as configurações conforme necessário.

    NOTA

    • Configuração padrão: 0,0 mm
