4. Impostazione dell’area di stampa

Per una stampa di prova, impostare l’area di stampa con W (larghezza) di 110 mm o più e L (lunghezza) di 110 mm o più. Se l’area è più piccola si verifica un errore e non sarà possibile eseguire stampe di prova.

Procedura
  1. Toccare Modifica accanto a Area di stampa.
  2. Toccare Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow o Panel_Icon_RightArrow una volta.
    Il piano di lavoro e il carrello delle testine di stampa si spostano e il puntatore punta all’origine di stampa precedentemente impostata.

    Successivamente, una volta terminata l’impostazione dell’area di stampa, il carrello delle testine di stampa tornerà automaticamente in posizione di attesa per proteggere le testine di stampa dall’essiccazione se non sono state mosse dall’utente per circa tre minuti. Eseguire nuovamente la procedura.

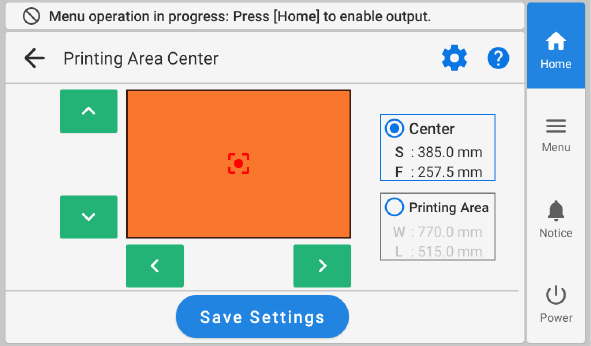

  3. Toccare a lungo o toccare Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow e Panel_Icon_RightArrow per spostare il puntatore sulla posizione (origine di stampa) in modo che punti al centro dell’area di stampa.
    MEMO

    Se Utilizzare le coordinate per specificare l’area di stampa senza spostare il carrello o il piano. è abilitato, specificare i valori di S e F.

    PrintingAreaCenter
    MEMO

    Il parametro Origine stampa non può essere modificato se Posizione base di stampa è impostato su Centro e Area di stampa è impostato sul massimo. Se Area di stampa è impostato sul massimo, eseguire prima Impostazioni dell’area di stampa.

    Quando il puntatore è difficile da vedere
    • A seconda del materiale dell’oggetto su cui stampare, ad es. i materiali trasparenti o ad alta brillantezza con colori scuri utilizzati sulla superficie di stampa, il puntatore può essere difficile da vedere. In questi casi, il puntatore può diventare più visibile posizionando del nastro adesivo sulla superficie di stampa o sul retro.
    • Aprendo il coperchio anteriore, è possibile eseguire questa operazione osservando da vicino. Prestare però attenzione a non toccare le parti in movimento, poiché il carrello delle testine di stampa o il piano di lavoro potrebbero mettersi in movimento.
    JigBall3
  4. Toccare Area di stampa per selezionarlo.

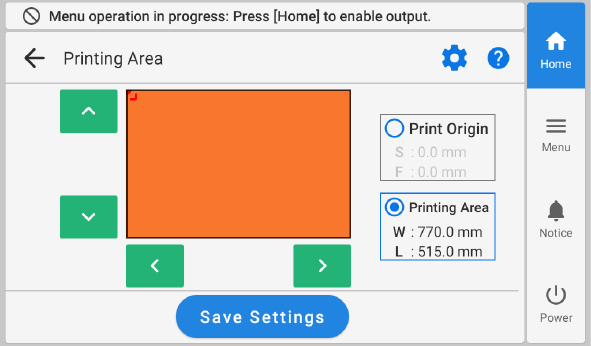

  5. Toccare Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow e Panel_Icon_RightArrow per impostare l’area di stampa W (larghezza) e L (lunghezza).
    MEMO

    Il carrello delle testine di stampa non si muove se Posizione base di stampa è impostato su Centro.

    PrintingArea2

    Assicurarsi che i valori W e L di Area di stampa siano quelli previsti.

  6. Chiudere il coperchio anteriore se è aperto.
  7. Toccare Impostazione completa.

    L’area di stampa viene specificata e il carrello delle testine di stampa torna in posizione di attesa.

    MEMO

    Toccare Salva impostazioni per tornare alla schermata di selezione delle voci di impostazione per modificare le impostazioni in base alla necessità.

    MEMO

    Selezionare Centra sul supporto sotto Posizione in VersaWorks per stampare.
