Modification de l’opération effectuée lors de la définition de l’emplacement de départ du test d’impression

Procédure
  1. Configurez l’objet à imprimer.
    Détermination de la hauteur de la surface d’impression et de la position d’impression
  2. Appuyez sur Panel_Icon_TestPrint sur l’écran d’accueil.
  3. Appuyez sur Modifier à côté de Emplacement de départ de la sortie.

    L’écran Emplacement du départ de test d’impression apparaît.

  4. Appuyez sur Panel_Icon_Setting_Blue.

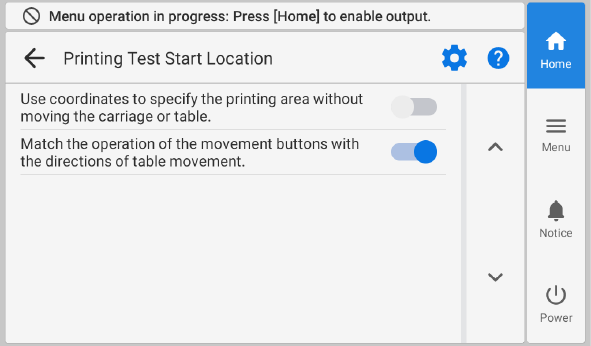

    Testprint_Startposition
  5. Appuyez sur Panel_Icon_Toggle_ON ou Panel_Icon_Toggle_OFF pour modifier les paramètres.
    Utilisez les coordonnées pour spécifier la zone d’impression sans déplacer le chariot ou la table. Description
    Panel_Icon_Toggle_ON

    Configurez les paramètres Emplacement du départ de test d’impression sans déplacer ni le chariot de tête d’impression ni le plateau.

    Appuyez sur Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow et Panel_Icon_RightArrow sur le panneau de commande pour spécifier l’emplacement.
    Panel_Icon_Toggle_OFF

    Déplacez le chariot de tête d’impression ou le plateau, puis utilisez le pointeur pour vérifier la position du chariot de tête d’impression ou de la table pendant que vous configurez les paramètres.

    Le déplacement du chariot de tête d’impression et du plateau s’effectue conjointement avec les opérations Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow et Panel_Icon_RightArrow sur le panneau de commande.
    Faites correspondre le fonctionnement des boutons de mouvement avec les directions de mouvement de la table. Description
    Panel_Icon_Toggle_ON

    Appuyez sur Panel_Icon_UpArrow sur le panneau de commande pour faire reculer le plateau ou sur Panel_Icon_DownArrow pour faire déplacer le plateau vers vous.
    Panel_Icon_Toggle_OFF

    Appuyez sur Panel_Icon_UpArrow sur le panneau de commande pour déplacer le plateau vers vous ou sur Panel_Icon_DownArrow pour faire reculer le plateau.
  6. Appuyez sur Panel_Icon_Back.
  7. Définir l’emplacement de départ du test d’impression.

    Appuyez sur Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, et Panel_Icon_RightArrow pour définir l’emplacement de départ du test d’impression.

    RAPPEL

    Les valeurs des coordonnées [S] et [F] s’affichent lorsque la zone d’impression requise pour le test d’impression (affichée en bleu) est déplacée vers le haut, le bas, la gauche et la droite.

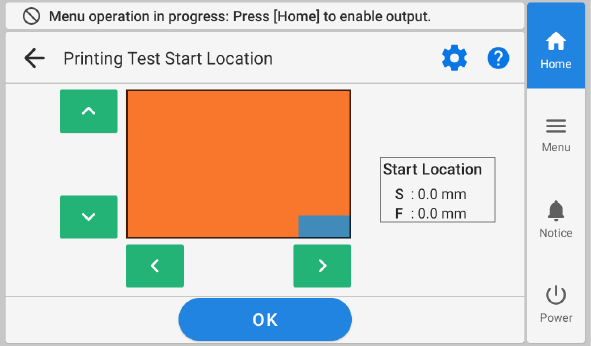

    Change_TestPrint_StartingPoint
  8. Appuyez sur Ok.
  9. Appuyez sur Exécuter à côté de Test d’impression.
    L’impression de la mire de test commence.
    RAPPEL

    Selon la couleur de l’objet à imprimer, il peut être difficile de vérifier la mire de test à l’encre blanche.

    Appuyez sur Panel_Icon_TestPrint sur l’écran d’accueil, sélectionnez Nettoyage - Test d’impression - Test de perte de points de buses (Base : noir) dans cet ordre, puis appuyez sur Exécuter pour faire en sorte que la base de l’encre blanche soit noire, ce qui facilite la vérification de l’encre blanche.

    Test de perte de points de buses (Base : noir) ne s’affiche pas si la machine n’est pas équipée d’encre blanche.

  10. Vérifiez s’il y a une perte de buses ou un déplacement de buses dans la mire de test.
    Les blocs manquants indiquent une perte de buses. Les blocs pliés ou inclinés indiquent le déplacement des buses.
    TestPattern
  11. Si la perte de buses ou le déplacement de buses est présent, effectuez un nettoyage normal.

    Si le problème persiste, recommencez le nettoyage normal. Si l’imprimante a été utilisée pendant une longue période, il se peut que les pertes de buses ne soient pas réparées même après un nettoyage normal effectué deux ou trois fois. Dans ce cas, effectuez Nettoyage moyen.

    S’il n’y a pas de perte ou de déplacement de buses, passez à l’étape suivante.

  12. Appuyez sur Panel_Icon_Home pour revenir à l’écran d’accueil.
    RAPPEL
    Réglage par défaut :
    • Utilisez les coordonnées pour spécifier la zone d’impression sans déplacer le chariot ou la table. : Désactivé
    • Faites correspondre le fonctionnement des boutons de mouvement avec les directions de mouvement de la table. : Activé
