Cambio de la operación realizada al configurar la ubicación de inicio de la prueba de impresión

Procedimiento
  1. Ajuste el objeto en el que se va a imprimir.
    Determinación de la altura de la superficie de impresión y la posición de impresión
  2. Pulse Panel_Icon_TestPrint en la pantalla de inicio.
  3. Pulse Cambiar junto a Ubicación de inicio de salida.

    Aparece la pantalla Ubicación de inicio de la prueba de impresión.

  4. Pulse Panel_Icon_Setting_Blue.

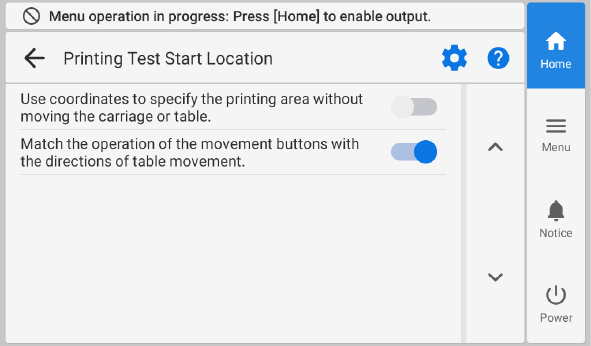

    Testprint_Startposition
  5. Pulse Panel_Icon_Toggle_ON o Panel_Icon_Toggle_OFF para cambiar la configuración.
    Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa. Descripción
    Panel_Icon_Toggle_ON

    Configure los ajustes de Ubicación de inicio de la prueba de impresión sin mover el carro del cabezal de impresión o la mesa plana.

    Pulse Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow y Panel_Icon_RightArrow en el panel de operaciones para especificar la ubicación.
    Panel_Icon_Toggle_OFF

    Mueva el carro del cabezal de impresión o la mesa plana y, a continuación, utilice el puntero para comprobar la posición del carro del cabezal de impresión o de la mesa mientras configura los ajustes.

    El carro del cabezal de impresión y la mesa plana se mueven conjuntamente con las operaciones Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow y Panel_Icon_RightArrow del panel de operaciones.
    Haga coincidir el funcionamiento de los botones de movimiento con las direcciones de movimiento de la mesa. Descripción
    Panel_Icon_Toggle_ON

    Pulse Panel_Icon_UpArrow en el panel de operaciones para mover la mesa plana hacia atrás, o Panel_Icon_DownArrow para mover la mesa plana hacia usted.
    Panel_Icon_Toggle_OFF

    Pulse Panel_Icon_UpArrow en el panel de operaciones para mover la mesa plana hacia usted, o Panel_Icon_DownArrow para mover la mesa plana hacia atrás.
  6. Pulse Panel_Icon_Back.
  7. Establezca la ubicación de inicio de la prueba de impresión.

    Pulse Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow y Panel_Icon_RightArrow para establecer la ubicación de inicio de la prueba de impresión.

    NOTA

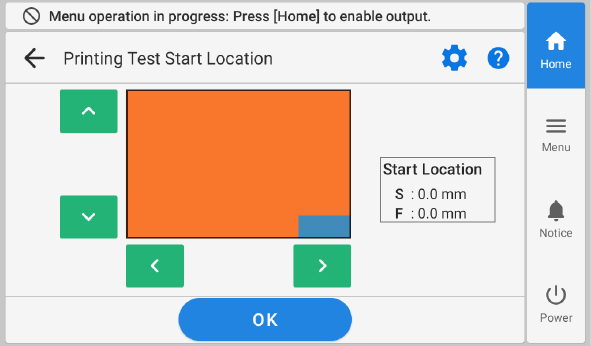

    Los valores de las coordenadas [S] y [F] se visualizan a medida que el área de impresión necesaria para la prueba de impresión (visualizada en azul) se desplaza hacia arriba, hacia abajo, hacia la izquierda y hacia la derecha.

    Change_TestPrint_StartingPoint
  8. Pulse Aceptar.
  9. Pulse Ejecutar junto a Prueba de impresión.
    Se inicia la impresión del patrón de prueba.
    NOTA

    Dependiendo del color del objeto en el que se va a imprimir, puede resultar difícil comprobar el patrón de prueba de tinta blanca.

    Pulse Panel_Icon_TestPrint en la pantalla de inicio, seleccione Limpiando - Prueba de impresión - Prueba de falta de puntos del inyector (Base: negro) en ese orden y, a continuación, pulse Ejecutar para que la base de la tinta blanca sea negra, lo que facilita la comprobación de la tinta blanca.

    Prueba de falta de puntos del inyector (Base: negro) no se muestra si la máquina no está equipada con tinta blanca.

  10. Compruebe si hay falta o desplazamiento de puntos en el patrón de prueba.
    Los bloques que faltan indican la falta de puntos. Los bloques colapsados o inclinados indican desplazamiento de puntos.
    TestPattern
  11. Si hay pérdida o desplazamiento de puntos, realice una limpieza normal.

    Si el problema persiste, intente realizar una limpieza normal de nuevo. Si la impresora se ha utilizado durante un largo período de tiempo, es posible que la falta de puntos no se solucione ni siquiera después de realizar una limpieza normal dos o tres veces. En ese caso, ejecute Limpieza media.

    Si no hay falta o desplazamiento de puntos, continúe con el siguiente paso.

  12. Pulse Panel_Icon_Home para volver a la pantalla de inicio.
    NOTA
    Ajuste predeterminado:
    • Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa.: Apagado
    • Haga coincidir el funcionamiento de los botones de movimiento con las direcciones de movimiento de la mesa.: Encendido
