Ajuste de la distancia entre el objeto en el que se va a imprimir y los cabezales de impresión

Si la altura (espesor) del objeto en el que se va a imprimir varía o si el objeto en el que se va a imprimir se eleva o se deforma durante la impresión, éste puede entrar en contacto con los cabezales de impresión. Puede ampliar la distancia entre el objeto en el que se va a imprimir y los cabezales de impresión en el ajuste Porción de reducción de la mesa para evitar que se produzcan problemas como este.

IMPORTANTE

Si la altura del objeto en el que se va a imprimir es de 4,0 mm o menos, desactive la función Alineación y baje los pasadores de posicionamiento. Si los pasadores de posicionamiento se encuentran a mayor altura que el objeto en el que se va a imprimir, la altura se ajusta tomando como referencia los pasadores de posicionamiento, y no el objeto en el que se va a imprimir.

Si el objeto en el que se va a imprimir se apoya con fuerza contra los pasadores de posicionamiento, es posible que estos no bajen aunque la función Alineación esté desactivada. En este caso, baje los pasadores de posicionamiento presionándolos con los dedos.

PinButton_OFF
  • Si la distancia es demasiado grande, la calidad de impresión puede deteriorarse y los inyectores de los cabezales de impresión pueden estar obstruidas. Configure los ajustes de forma que la distancia entre la posición más alta del objeto en el que se va a imprimir y la posición más baja de la superficie de impresión sea de 2 mm o menos.

    Notas cuando la superficie de impresión es irregular

  • Esta opción está activada cuando la altura del objeto en el que se va a imprimir se ajusta automáticamente.
TableDown
A Altura desde los cabezales de impresión hasta el punto más alto del objeto en el que se va a imprimir cuando no está activada la opción Porción de reducción de la mesa
B Porción de reducción de la mesa
C 2 mm o menos
Procedimiento
  1. Ajuste el objeto en el que se va a imprimir.

    Consulte los pasos 1 a 6 de Determinación de la altura de la superficie de impresión y la posición de impresión para realizar Seleccione de Valor preestablecido.

  2. Pulse Cambiar junto a Altura de la mesa.
    Aparece la pantalla Altura de la mesa.
    HeightADJSelect
  3. Pulse Panel_Icon_Setting_Blue.

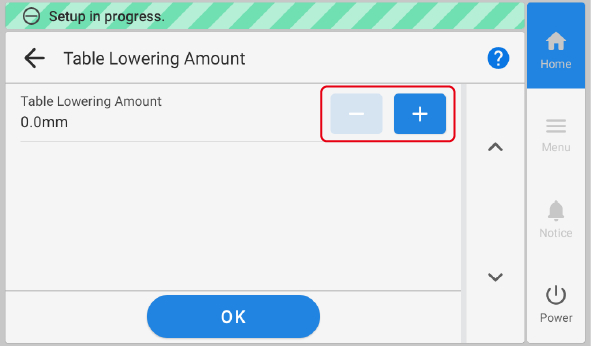

    Aparece la pantalla Porción de reducción de la mesa.
  4. Ajuste de la distancia entre el objeto en el que se va a imprimir y los cabezales de impresión.

    Pulse en Panel_Icon_Minus y en Panel_Icon_Plus para ajustar la distancia.

    Puede ajustar la distancia en incrementos de 0,1 mm.

    Panel_SelectTableHeight
    Porción de reducción de la mesa Distancia entre el objeto en el que se va a imprimir y los cabezales de impresión
    0,0 mm 1,0 mm
    : :
    2,0 mm 3,0 mm
  5. Pulse Aceptar.
  6. Configure la Altura de la mesa y los ajustes Imprimir Origen y Área de impresión.

    Consulte los pasos 8 a 15 de Determinación de la altura de la superficie de impresión y la posición de impresión para configurar los ajustes.

  7. Cierre la tapa frontal si está abierta.
  8. Pulse Completar configuración.
    NOTA

    Pulse Guardar configuración para volver a la pantalla de selección de elementos de configuración y cambiar los ajustes según sea necesario.

    NOTA

    • Ajuste predeterminado: 0,0 mm
