Cambio de la operación realizada al configurar el área de impresión

En esta sección se explica cómo cambiar el funcionamiento de la máquina al ajustar el origen de impresión y el área de impresión. Puede configurar los ajustes sin mover el carro del cabezal de impresión o la mesa plana, o puede configurar el funcionamiento de los botones arriba/abajo para que sea opuesto (*1) a la dirección de movimiento de la mesa plana.

*1: Se trata de un ajuste de funcionamiento para la mesa plana que asume que el carro del cabezal de impresión se mueve en la dirección de avance/retroceso.

Procedimiento
  1. Ajuste el objeto en el que se va a imprimir.

    Consulte los pasos del 1 al 10 de Determinación de la altura de la superficie de impresión y la posición de impresión para configurar los ajustes para fuera del área de impresión.

  2. Pulse Cambiar junto a Área de impresión.
  3. En la pantalla Ajuste del área de impresión, seleccione la opción Imprimir Origen.
  4. Pulse Panel_Icon_Setting_Blue.
    Aparece la pantalla Imprimir Origen.

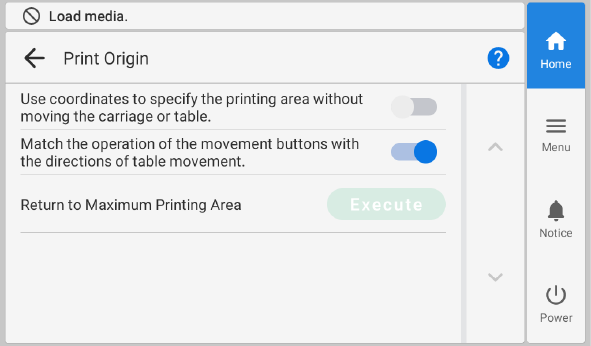

    StartingPointSetting
  5. Pulse Panel_Icon_Toggle_ON, Panel_Icon_Toggle_OFF o Ejecutar para cambiar la configuración.
    Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa. Descripción
    Panel_Icon_Toggle_ON

    Configure los ajustes sin mover el carro del cabezal de impresión o la mesa plana.

    Se utiliza cuando está claro de antemano la posición de la mesa plana en la que debe colocarse el objeto, como cuando se utiliza un retenedor para sujetar el objeto.

    Pulse Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow y Panel_Icon_RightArrow en el panel de operaciones para especificar la ubicación.
    Panel_Icon_Toggle_OFF

    Mueva el carro del cabezal de impresión o la mesa plana y, a continuación, utilice el puntero para comprobar la posición del carro del cabezal de impresión o de la mesa mientras configura los ajustes.

    El carro del cabezal de impresión y la mesa plana se mueven conjuntamente con las operaciones Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow y Panel_Icon_RightArrow del panel de operaciones.
    Haga coincidir el funcionamiento de los botones de movimiento con las direcciones de movimiento de la mesa. Descripción
    Panel_Icon_Toggle_ON

    Pulse Panel_Icon_UpArrow en el panel de operaciones para mover la mesa plana hacia atrás, o Panel_Icon_DownArrow para mover la mesa plana hacia delante.
    Panel_Icon_Toggle_OFF

    Pulse Panel_Icon_UpArrow en el panel de operaciones para mover la mesa plana hacia delante, o Panel_Icon_DownArrow para mover la mesa plana hacia atrás.
    Volver al área de impresión máxima Descripción
    Ejecutar

    Puede pulsar Ejecutar cuando Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa. esté ajustado en Panel_Icon_Toggle_ON y la configuración del objeto en el que se va a imprimir no se haya completado.
    NOTA

    Puede seleccionar Área de impresión en la pantalla Ajuste del área de impresión y, a continuación, pulsar Panel_Icon_Setting_Blue para cambiar la configuración.

  6. Pulse Panel_Icon_Back.
  7. Ajuste Imprimir Origen y Área de impresión.

    Consulte los pasos 12 a 15 de Determinación de la altura de la superficie de impresión y la posición de impresión para configurar el área de impresión.

  8. Cierre la tapa frontal si está abierta.
  9. Pulse Completar configuración.
    NOTA
    • Pulse Guardar configuración para volver a la pantalla de selección de elementos de configuración y cambiar los ajustes según sea necesario.

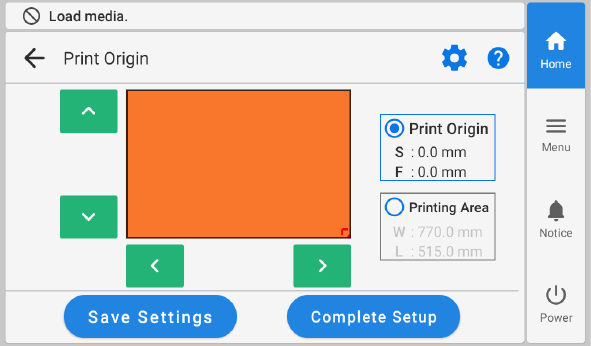

      AreaADJSelect

    • Cuando Configuración ha finalizado para el objeto en el que se va a imprimir, también puede cambiar los ajustes desde Panel_Icon_Menu > Ajustes de material - Zona de impresión.

    NOTA
    Ajuste predeterminado:
    • Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa.: Apagado
    • Haga coincidir el funcionamiento de los botones de movimiento con las direcciones de movimiento de la mesa.: Seleccionado
