4. Configuración del área de impresión

Para una prueba de impresión, ajuste el área de impresión con W (ancho) de 110 mm o más y L (longitud) de 110 mm o más. Si el área es más pequeña, se producirá un error y no se podrán realizar pruebas de impresión.

Procedimiento
  1. Pulse Cambiar junto a Área de impresión.
  2. Pulse Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, o Panel_Icon_RightArrow una vez.
    La mesa plana y el carro del cabezal de impresión se desplazarán, y el puntero señalará el origen de impresión establecido previamente.

    A continuación, cuando haya terminado de ajustar el área de impresión, el carro del cabezal de impresión volverá automáticamente a la posición de espera para proteger los cabezales de impresión del secado si el usuario no los ha movido durante aproximadamente tres minutos. Vuelva a realizar el procedimiento.

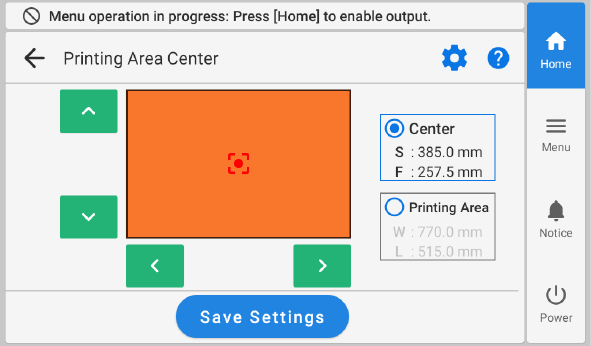

  3. Pulse o mantenga pulsado Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow y Panel_Icon_RightArrow para mover el puntero a la posición (origen de impresión) de forma que apunte al centro del área de impresión.
    NOTA

    Si Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa. está activado, especifique los valores de S y F.

    PrintingAreaCenter
    NOTA

    Imprimir Origen no puede cambiarse si Posición de impresión estándar está ajustado en Centro y Área de impresión está ajustado al máximo. Si Área de impresión está ajustado al máximo, realice primero Ajuste del área de impresión.

    Cuando el puntero es difícil de ver
    • Dependiendo del material del objeto en el que se va a imprimir, como material transparente o material de alto brillo con colores oscuros utilizado en la superficie de impresión, el puntero puede ser difícil de ver. En tales casos, el puntero puede hacerse más visible colocando cinta de enmascarar sobre la superficie de impresión o en la parte posterior.
    • Al abrir la tapa frontal, se puede realizar este trabajo mientras se observa de cerca. No obstante, dado que el carro del cabezal de impresión o la mesa plana pueden empezar a moverse, tenga cuidado de no tocar ninguna pieza en movimiento.
    JigBall3
  4. Pulse Área de impresión para seleccionarlo.

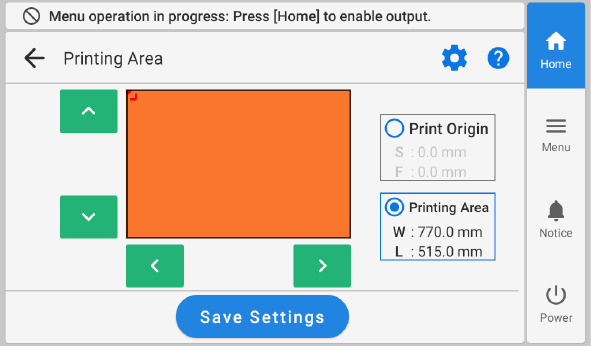

  5. Pulse Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow y Panel_Icon_RightArrow para establecer el área de impresión W (ancho) y L (longitud).
    NOTA

    El carro del cabezal de impresión no se moverá si Posición de impresión estándar está ajustado en Centro.

    PrintingArea2

    Asegúrese de que los valores W y L de Área de impresión son los previstos.

  6. Cierre la tapa frontal si está abierta.
  7. Pulse Completar configuración.

    Se especifica el área de impresión y el carro del cabezal de impresión vuelve a la posición de espera.

    NOTA

    Pulse Guardar configuración para volver a la pantalla de selección de elementos de configuración y cambiar los ajustes según sea necesario.

    NOTA

    Seleccione la dirección Centrar en el material en Posición en VersaWorks para imprimir.
