Determinación de la altura de la superficie de impresión y la posición de impresión

Esta sección explica cómo configurar los cabezales de impresión a la altura adecuada para imprimir y especificar la ubicación donde se imprimirá.

Los ajustes de altura y posición de impresión se pueden configurar con la tapa frontal abierta.
set-printing-area_height
IMPORTANTE

Si la altura del objeto en el que se va a imprimir es de 4.0 mm (0.15 pulg.) o menos, desactive la función Alineación y baje los pasadores de posicionamiento. Si los pasadores de posicionamiento están más altos que el objeto en el que se va a imprimir, la altura se ajusta tomando como referencia los pasadores de posicionamiento, y no el objeto en el que se va a imprimir.

Si el objeto en el que se va a imprimir se presiona con fuerza contra los pasadores de posicionamiento, es posible que estos no bajen, incluso si Alineación está desactivado. En este caso, baje los pasadores de posicionamiento presionándolos con los dedos.

PinButton_OFF
Procedimiento
  1. Si no se muestra la pantalla de inicio, toque Panel_Icon_Home.
  2. Toque Panel_Icon_UnSetup en la pantalla de inicio.
  3. Toque Seleccione junto a Preestablecido.

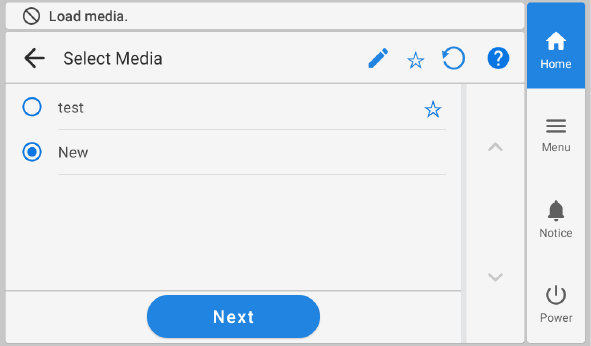

  4. Toque Nuevo, y luego toque Siguiente.

    Si es la primera vez que utiliza este tipo de objeto en el que se va a imprimir, seleccione Nuevo aquí.

    IO_Panel_Setup_Newmedia

    Si ya había registrado el material, selecciónelo (configuración de impresión) de la lista de materiales existentes, toque Siguiente, y luego continúe con el Paso 7.

    NOTA
    • No puede seleccionar un material para la mesa plana si dicho material se registró al utilizar la unidad de ejes giratorios.
    • Tocar Panel_Icon_Edit permite buscar los materiales registrados por palabra clave.

      Para restablecer las palabras clave ingresadas, toque Panel_Icon_Reset.

    • Tocar Panel_Icon_FavoriteDisplay a la derecha del nombre del material cambiará el símbolo a Panel_Icon_BookmarkedAsFavorite, y los materiales se registrarán en Favoritos.

      Toque el filtro Favoritos Panel_Icon_FavoriteDisplay en la parte superior del panel de operaciones para activar el filtro en Panel_Icon_BookmarkedAsFavorite y mostrar solo los materiales favoritos.

      Toque Panel_Icon_BookmarkedAsFavorite para desactivar el filtro Favoritos.

    • La búsqueda de palabras clave y el filtro Favoritos se pueden utilizar al mismo tiempo.

      Toque Panel_Icon_Reset para desactivar el filtro Favoritos Panel_Icon_FavoriteDisplay y restablecer todas las palabras clave.

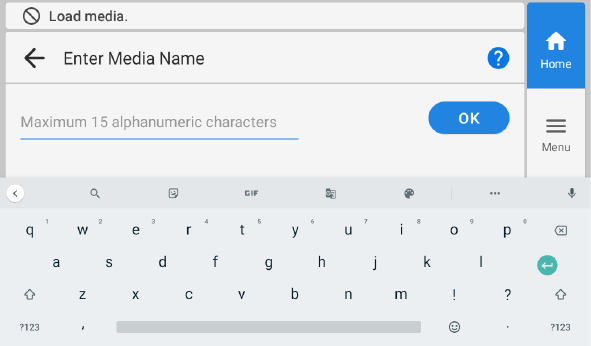

  5. Ingrese el nombre del material y toque Aceptar.

    Toque el teclado que se muestra en la pantalla para ingresar el nombre.

    IO_Panel_Setup_Newmedia_ImputName
  6. Revise el nombre que ingresó y toque Siguiente.
    Para realizar correcciones, toque el nombre que ingresó.
  7. Toque Cambiar junto a Altura de la mesa.

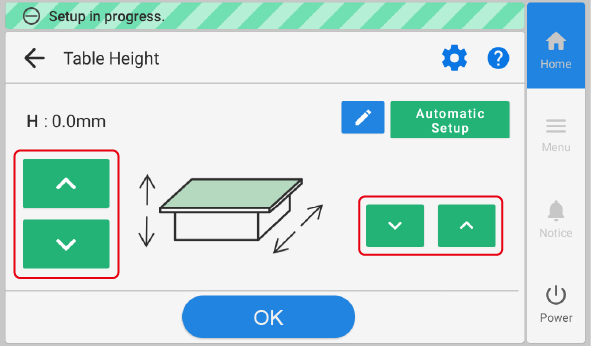

  8. Mueva la superficie de impresión para que quede cerca del sensor de espacio del cabezal.

    Mueva la superficie de impresión lo más cerca posible del sensor de espacio del cabezal de antemano para evitar aumentar innecesariamente el tiempo que se requiere para el ajuste automático de la altura.

    Toque o toque prolongado Panel_Icon_UpArrow y Panel_Icon_DownArrow para moverse hacia arriba/abajo o hacia atrás/adelante.

    Un toque prolongado acelerará el movimiento después de 2 segundos, así que tenga cuidado de no ir demasiado lejos.
    LON_HaightSet
  9. Toque Configuración automática.

    La altura del objeto en el que se va a imprimir se ajustará automáticamente a una posición a 1 mm (39.4 mil) de la superficie de emisión de tinta del cabezal de impresión.

  10. Toque Aceptar.
    HeightADJSelect
  11. Toque Cambiar junto a Área de impresión.
    Puede tocar Panel_Icon_Setting_Blue para cambiar la operación realizada por la máquina al configurar los ajustes. Para obtener más información sobre la configuración, consulte Cambio de la operación realizada al configurar el área de impresión.
  12. Toque Origen de impresión, y luego toque Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, o Panel_Icon_RightArrow una vez.

    El carro del cabezal de impresión se mueve al punto inferior derecho del área de impresión actualmente configurada y el puntero es irradiado.

    Subsecuentemente, cuando haya terminado de configurar el área de impresión, el carro del cabezal de impresión volverá automáticamente a la posición de espera para evitar que los cabezales de impresión se sequen si el usuario no los mueve durante aproximadamente tres minutos. Vuelva a realizar el procedimiento.

    NOTA

    Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa. Si está habilitado, el carro del cabezal de impresión no se moverá, por lo que la función de protección del secado del cabezal de impresión no funcionará.

    set_print-origin
  13. Toque o toque prolongadamente Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, o Panel_Icon_RightArrow.
    Alinee el puntero con el punto inferior derecho del área de impresión del objeto en el que se va a imprimir.
    NOTA Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa. Si está habilitado, especifique los valores para S y F.
    NOTA

    Cuando el puntero es difícil de ver

    • Dependiendo del material del objeto en el que se va a imprimir, como material transparente o material de alto brillo con colores oscuros utilizado en la superficie de impresión, el puntero puede ser difícil de ver. En tales casos, el puntero puede hacerse más visible colocando cinta adhesiva de papel sobre la superficie de impresión o en la parte posterior.
    • Al abrir la tapa frontal, este trabajo se puede realizar mientras se aprecia de cerca. Sin embargo, dado que el carro del cabezal de impresión o la mesa plana podrían comenzar a moverse, tenga cuidado de no tocar ninguna pieza en movimiento.
  14. Toque Área de impresión.
    El carro del cabezal de impresión se mueve al punto superior izquierdo del área de impresión actualmente configurada y el puntero es irradiado.
    NOTA Si Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa. está activado, el carro del cabezal de impresión no se moverá.
  15. Toque o toque prolongadamente Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, o Panel_Icon_RightArrow.
    Alinee el puntero con el punto superior izquierdo del área de impresión del objeto en el que se va a imprimir.
    NOTA Si Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa. está activado, especifique los valores para W y L.
  16. Toque Configuración completa.
    NOTA

    Toque Guardar configuración para regresar a la pantalla de selección de elementos de configuración para cambiar la configuración según sea necesario.

    AreaADJSelect
  17. Cierre la tapa frontal si está abierta.
