Ajuste de la distancia entre el objeto en el que se va a imprimir y los cabezales de impresión

Si la altura (espesor) del objeto en el que se va a imprimir varía o si el objeto en el que se va a imprimir se eleva o se deforma durante la impresión, éste puede entrar en contacto con los cabezales de impresión. Puede ampliar la distancia entre el objeto en el que se va a imprimir y los cabezales de impresión en el ajuste Cantidad para bajar mesa para evitar que se produzcan problemas como este.

IMPORTANTE

Si la altura del objeto en el que se va a imprimir es de 4.0 mm (0.15 pulg.) o menos, desactive la función Alineación y baje los pasadores de posicionamiento. Si los pasadores de posicionamiento están más altos que el objeto en el que se va a imprimir, la altura se ajusta tomando como referencia los pasadores de posicionamiento, y no el objeto en el que se va a imprimir.

Si el objeto en el que se va a imprimir se presiona con fuerza contra los pasadores de posicionamiento, es posible que estos no bajen, incluso si Alineación está desactivado. En este caso, baje los pasadores de posicionamiento presionándolos con los dedos.

PinButton_OFF
  • Si la distancia es demasiado grande, la calidad de impresión puede deteriorarse y los inyectores de los cabezales de impresión pueden estar obstruidas. Configure los ajustes de forma que la distancia entre la posición más alta del objeto en el que se va a imprimir y la posición más baja de la superficie de impresión sea de 2 mm (78.7 mil) o menos.

    Notas cuando la superficie de impresión es irregular

  • Esta opción está activada cuando la altura del objeto en el que se va a imprimir se ajusta automáticamente.
TableDown
A Altura desde los cabezales de impresión hasta el punto más alto del objeto en el que se va a imprimir cuando Cantidad para bajar mesa no está establecido
B Cantidad para bajar mesa
C 2 mm (78.7 mil) o menos
Procedimiento
  1. Configurar el objeto en el que se va a imprimir.

    Consulte los Pasos del 1 al 6 de Determinación de la altura de la superficie de impresión y la posición de impresión para realizar Seleccione de Preestablecido.

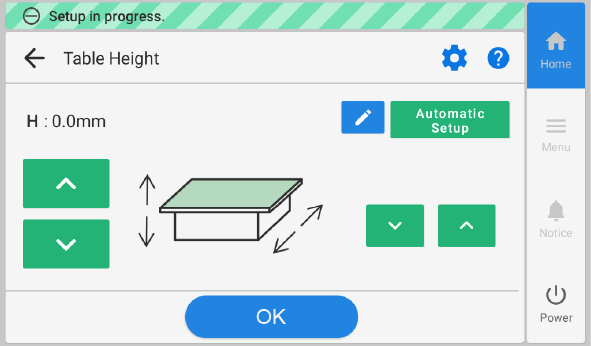

  2. Toque Cambiar junto a Altura de la mesa.
    Aparece la pantalla Altura de la mesa.
    HeightADJSelect
  3. Toque Panel_Icon_Setting_Blue.

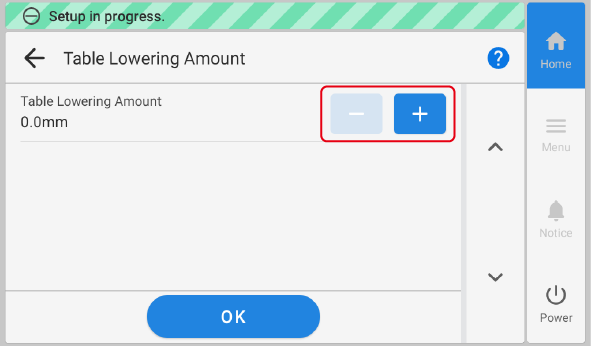

    Aparece la pantalla Cantidad para bajar mesa.
  4. Ajuste de la distancia entre el objeto en el que se va a imprimir y los cabezales de impresión.

    Toque Panel_Icon_Minus y Panel_Icon_Plus para ajustar la distancia.

    Puede ajustar la distancia en incrementos de 0.1 mm (3.9 mil).

    Panel_SelectTableHeight
    Cantidad para bajar mesa Distancia entre el objeto en el que se va a imprimir y los cabezales de impresión
    0.0 mm 1.0 mm (39.37 mil)
    : :
    2.0 mm (0.08 pulg.) 3.0 mm (0.12 pulg.)
  5. Toque Aceptar.
  6. Configure los ajustes de Altura de la mesa y la Origen de impresión y Área de impresión.

    Consulte los pasos 8 a 15 de Determinación de la altura de la superficie de impresión y la posición de impresión para configurar los ajustes.

  7. Cierre la tapa frontal si está abierta.
  8. Toque Configuración completa.
    NOTA

    Toque Guardar configuración para regresar a la pantalla de selección de elementos de configuración para cambiar la configuración según sea necesario.

    NOTA

    • Ajuste predeterminado: 0.0 mm
