4. Configuración del área de impresión

Para realizar una prueba de impresión, configure el área de impresión con un W (ancho) de 110 mm (4.34 pulg.) o más y una L (longitud) de 110 mm (4.34 pulg.) o más. Si el área es más pequeña, se producirá un error y no se podrán realizar pruebas de impresión.

Procedimiento
  1. Toque Cambiar junto a Área de impresión.
  2. Toque Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, o Panel_Icon_RightArrow una vez.
    La mesa plana y el carro del cabezal de impresión se moverán, y el puntero señalará el origen de impresión establecido previamente.

    Subsecuentemente, cuando haya terminado de configurar el área de impresión, el carro del cabezal de impresión volverá automáticamente a la posición de espera para evitar que los cabezales de impresión se sequen si el usuario no los mueve durante aproximadamente tres minutos. Vuelva a realizar el procedimiento.

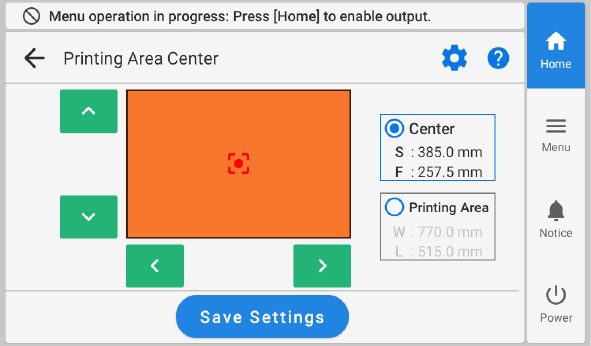

  3. Toque prolongadamente o toque Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow, y Panel_Icon_RightArrow para mover el puntero a la posición (origen de impresión) de modo que apunte al centro del área de impresión.
    NOTA

    Si Utilice coordenadas para especificar el área de impresión sin mover el carro o la mesa. está habilitado, especifique los valores para S y F.

    PrintingAreaCenter
    NOTA

    No se puede cambiar Origen de impresión si Posición de impresión básica está ajustado como Centro y Área de impresión está configurado al máximo. Si Área de impresión está ajustado al máximo, primero realice Ajuste del área de impresión.

    Cuando el puntero es difícil de ver
    • Dependiendo del material del objeto en el que se va a imprimir, como material transparente o material de alto brillo con colores oscuros utilizado en la superficie de impresión, el puntero puede ser difícil de ver. En tales casos, el puntero puede hacerse más visible colocando cinta adhesiva de papel sobre la superficie de impresión o en la parte posterior.
    • Al abrir la tapa frontal, este trabajo se puede realizar mientras se aprecia de cerca. Sin embargo, dado que el carro del cabezal de impresión o la mesa plana podrían comenzar a moverse, tenga cuidado de no tocar ninguna pieza en movimiento.
    JigBall3
  4. Toque Área de impresión para seleccionarlo.

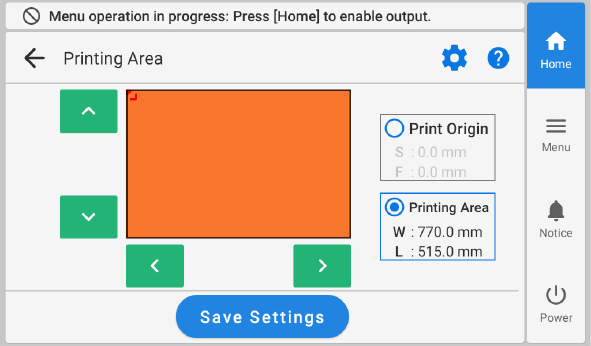

  5. Toque Panel_Icon_UpArrow, Panel_Icon_DownArrow, Panel_Icon_LeftArrow y Panel_Icon_RightArrow para configurar el área de impresión ancho (W) y longitud (L).
    NOTA

    El carro del cabezal de impresión no se moverá si Posición de impresión básica está ajustado como Centro.

    PrintingArea2

    Asegúrese de que los valores W y L para Área de impresión sean los valores pretendidos.

  6. Cierre la tapa frontal si está abierta.
  7. Toque Configuración completa.

    Se especifica el área de impresión y el carro del cabezal de impresión vuelve a la posición de espera.

    NOTA

    Toque Guardar configuración para regresar a la pantalla de selección de elementos de configuración para cambiar la configuración según sea necesario.

    NOTA

    Seleccione Centrar en el material en Posición en VersaWorks para imprimir.
