1. Créer des données de coupe perforées

Chargez le matériau dans la machine au préalable, et finissez de préparer la sortie de coupe.

Mise en place du matériauPréparatifs en vue de la coupe
Procédure
  1. Démarrez Designer.
    Démarrage de Roland DG Connect Designer
  2. Dans le tableau de bord, cliquez sur Nouveau design.
  3. Cliquez sur Conception de communication visuelle\n.
  4. Spécifiez le paramètre de conception, puis cliquez sur Créer.

    Créez un nouveau design en modifiant son nom, en réglant sa taille et ses paramètres initiaux, comme l’orientation verticale ou horizontale.

    Vous pouvez également modifier ces paramètres ultérieurement depuis la fenêtre de conception.
    RDGCD_Basic_NewDesign_VC_2
  5. Dans la barre d’outils de conception, cliquez sur RDGCD_Icon_Toolbar_Path Ajouter / Déplacer pour dessiner la forme.

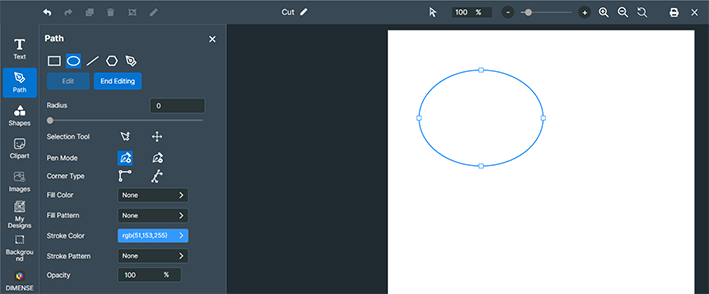

    Dans cet exemple, vous allez créer le dessin illustré dans la figure ci-dessous.
    PrefCut1
  6. Cliquez sur Couleur du trait, puis sélectionnez l’icône grise (PerfCutContour) dans la section Roland Contour Colors.
    Le cercle tracé (A) devient une ligne pointillée grise pour servir de guide pour la coupe perforée.
    PerfCut2
  7. Cliquez sur Enregistrer le design.
