1. Perforationsschnittdaten erstellen

Legen Sie das Material vorher in das Gerät ein und bereiten Sie die Schnittausgabe vor.

Einrichten des MaterialsVorbereitungen für die Schnittleistung
Vorgehensweise
  1. Start Sie Designer.
    Roland DG Connect Designer starten
  2. Klicken Sie im Dashboard auf Neues Design.
  3. Klicken Sie auf Visuelle Kommunikation\nDesign.
  4. Legen Sie die Entwurfseinstellungen fest und klicken Sie anschließend auf Schaffen.

    Erstellen Sie einen neuen Entwurf, indem Sie den Namen des Entwurfs ändern, die Größe festlegen und Grundeinstellungen wie die vertikale oder horizontale Ausrichtung konfigurieren.

    Sie können die Einstellungen auch später im Entwurfsfenster ändern.
    RDGCD_Basic_NewDesign_VC_2
  5. Klicken Sie in der Entwurfs-Symbolleiste auf RDGCD_Icon_Toolbar_Path Pfad, um die Form zu zeichnen.

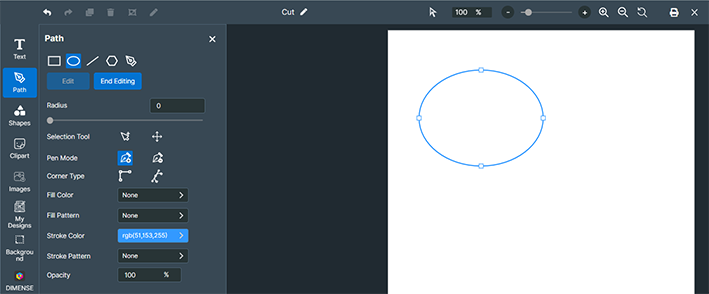

    In diesem Beispiel werden Sie das in der folgenden Abbildung gezeigte Motiv erstellen.
    PrefCut1
  6. Klicken Sie auf Farbe des Strichs und wählen Sie anschließend das graue Symbol (PerfCutContour) unter Roland Contour Colors aus.
    Der gezeichnete Kreis (A) wird zu einer grauen gepunkteten Linie, die als Perforationsschnitt dient.
    PerfCut2
  7. Klicken Sie auf Design speichern.
