Instalación y configuración inicial

Conexión Ethernet

Instalación del software
    Importante

    Si CutStudio ya está instalado en la computadora que será conectada a esta máquina, desinstale este software.

    Instalación del software con la dirección IP configurada automáticamente

  1. Haga doble clic en el archivo [Roland_DG_GS2-24_Full_Package_Web_Installer.exe] descargado.
    Cuando aparezca la ventana [Control de cuentas de usuario], haga clic en [Sí] (o [Permitir]). La pantalla del menú de configuración se mostrará automáticamente.
  2. Seleccione el software que se instalará.
    Haga clic en las casillas de verificación debajo de “Software List” para seleccionarlos.
    NOTA

    [GS2-24_Full_Package_Web_Installer.exe] instalará el software seleccionado en orden.

    select
    Haga clic en [Start] y siga las instrucciones en pantalla para dar seguimiento a la instalación.

    Tenga presentes los siguientes puntos durante una instalación con una conexión Ethernet.
    • Cuando se muestre la siguiente ventana, seleccione [Install], [Roland DG GS2-24] para el “Model”, y [IP_(AUTO)] para el “Port” y luego haga clic en [Start].
      lan_connect-1

    • Si no detecta la máquina, verifique los siguientes puntos y luego haga clic en [Refresh].
      • Que la máquina esté encendida.
      • Que la máquina esté conectada a la misma red LAN que la computadora mediante un cable Ethernet.
      • Que la computadora esté conectada a la misma red LAN que la máquina.
      Si no se detecta la máquina incluso después de hacer clic en [Refresh], pase a Configuración manual de la dirección IP.

      Una vez completada la configuración de red, reinicie la instalación. No cierre la ventana.

  3. Cuando complete la instalación, desde el [Panel de control], haga clic en [Ver dispositivos e impresoras]. Una vez que la máquina aparezca en “Impresoras”, este procedimiento estará completo.

Configuración manual de la dirección IP
Si no se configura la dirección IP automáticamente, use el siguiente procedimiento. Si los ajustes se configuraron automáticamente, este procedimiento no es necesario.

    1. Determinación de las direcciones de red

    La configuración que se describe aquí es solo un ejemplo. El procedimiento y la configuración proporcionados en este Manual no necesariamente coinciden con todos los entornos. En un entorno en el que la computadora que se utiliza está conectada a varios dispositivos de red e Internet, la configuración inadecuada tendrá un gran efecto en toda la red. Para obtener información detallada sobre la configuración, consulte al administrador de la red.

    Determine las direcciones IP, la máscara de subred y la puerta de enlace predeterminada para conectar la computadora y esta máquina a una red.

  1. Determine las direcciones IP.
    • Computadora: 192.168.0.XXX
    • Dispositivo: 192.168.0.YYY

      • “XXX” y “YYY” puede ser cualquier número del 1 al 254. Asegúrese de que sean diferentes de los números de otros equipos de red.

  2. Determine la máscara de subred.
    • Computadora: 255.255.255.0
    • Dispositivo: 255.255.255.0

      • Use el mismo número para la computadora y esta máquina.

  3. Determine la puerta de enlace predeterminada.
    • Computadora: 192.168.0.AAA
    • Dispositivo: 192.168.0.AAA

      • “AAA” puede ser cualquier número del 1 al 254. Podría no ser necesario establecer este número, así que consulte con su administrador de red.

    2. Configuración de la red de la computadora
    Este paso no es necesario si se conecta a un entorno de red existente.

  1. Se muestra la pantalla “Propiedades de Ethernet”.
    Windows 11:
    1. En el menú [Iniciar], haga clic en [Configuración].
    2. Haga clic en [Red e Internet] y, a continuación, haga clic en [Acceso telefónico].
    3. Haga clic en [Centro de redes y recursos compartidos].
    4. Haga clic en [Ethernet] o [Wi-Fi].
    5. Haga clic en [Propiedades].
    Windows 10:
    1. En el menú [Iniciar], haga clic en [Configuración] y luego haga clic en [Red e Internet].
    2. Haga clic en [Centro de redes y recursos compartidos].
    3. Haga clic en [Ethernet] o [Wi-Fi].
    4. Haga clic en [Propiedades].
    Windows 8.1:
    1. En el menú [Iniciar], haga clic en [Configuración de PC] y luego haga clic en [Panel de control].
    2. Haga clic en [Red e Internet] y, a continuación, en [Centro de redes y recursos compartidos].
    3. Haga clic en [Ethernet] o [Wi-Fi].
    4. Haga clic en [Propiedades].

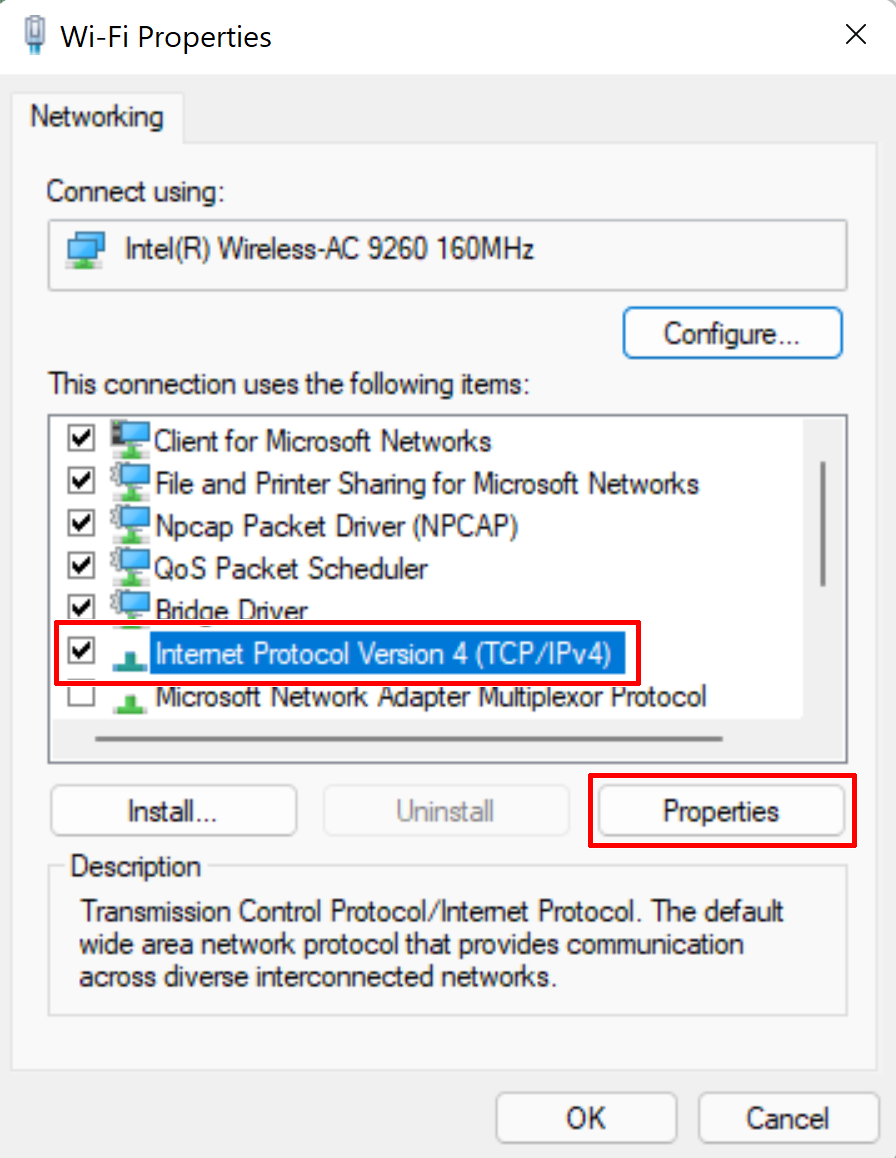

  2. Seleccione [Protocolo de Internet versión 4 (TCP/IPv4)] y, a continuación, haga clic en [Propiedades].
    Si la casilla de verificación [Protocolo de Internet versión 4 (TCP/IPv4)] no estaba seleccionada, haga clic en la casilla de verificación para seleccionarla.
    property_ethernet

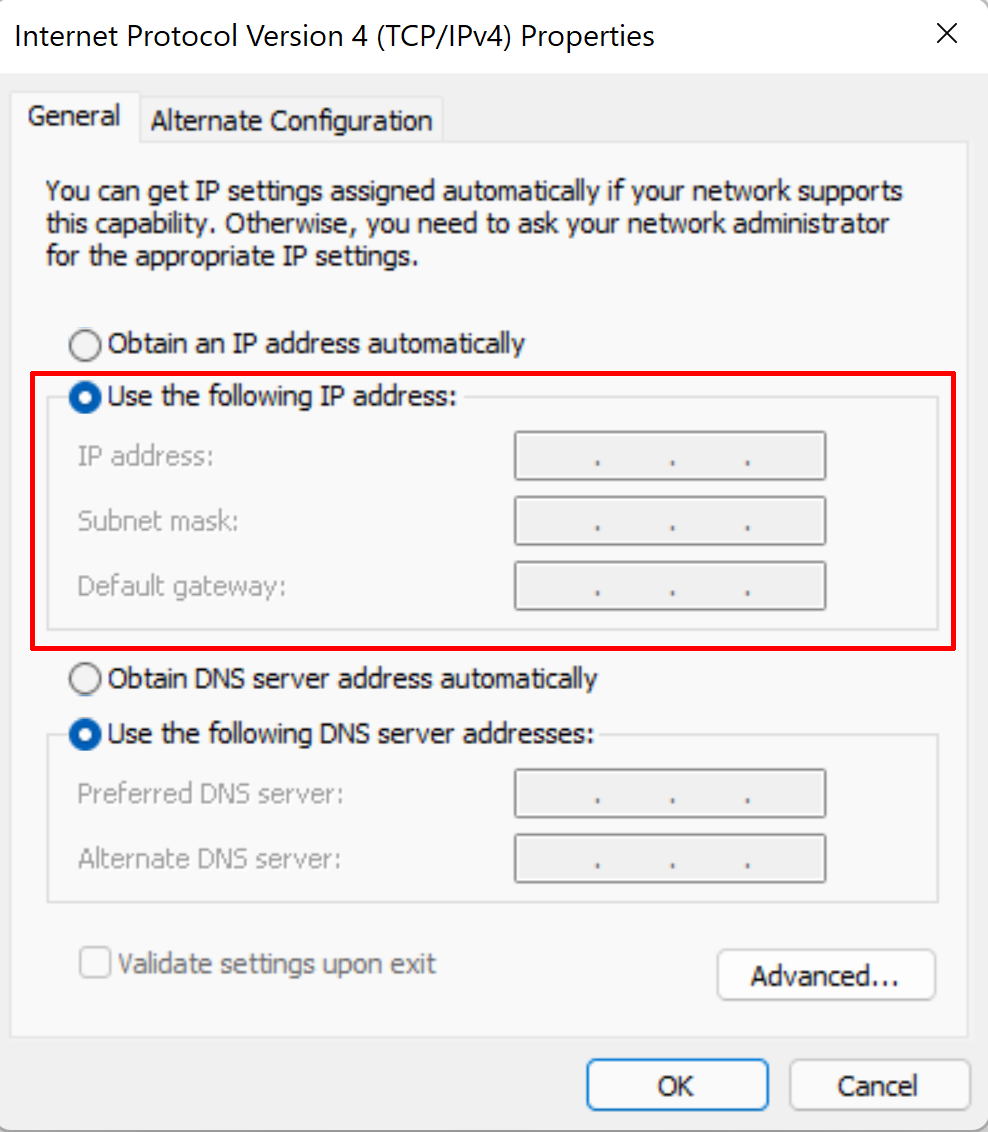

  3. Seleccione [Usar la siguiente dirección IP] y, a continuación, introduzca las direcciones de red informática determinadas en [1. Determinación de las direcciones de red].
    property_ipaddress
  4. Haga clic en [Aceptar].
  5. Cierre todas las ventanas abiertas para la configuración de red.

    3. Configuración de la red de la máquina

  1. Si la máquina está apagada, presione el botón de encendido para encender la máquina.
    power1
  2. Presione [MENU] dos veces para visualizar la pantalla que se muestra a continuación.
    lcd_cut
  3. Presione [▼] una vez para visualizar la pantalla que se muestra a continuación.
    lcd_sysinfo
  4. Presione [▶] una vez para visualizar la pantalla que se muestra a continuación.
    lcd_infomodel
  5. Presione [▼] tres veces para visualizar la pantalla que se muestra a continuación.
    lcd_infointer
  6. Presione [▶] dos veces para visualizar la pantalla que se muestra a continuación.
    lcd_dhcp
  7. Presione [▶], y luego [▼] para establecer DHCP en OFF.
    lcd_dhcp2
  8. Presione [ENTER].
  9. Presione [▼] una vez para visualizar la pantalla que se muestra a continuación.
    lcd_ip
  10. Presione [▶] dos veces.
  11. Configure la dirección IP.
    1. Presione [▲] o [▼] para introducir la dirección IP de la máquina determinada en [1. Determinación de las direcciones de red].
      Presione [◀] o [▶] para mover el cursor.
    2. Presione [ENTER].
  12. Presione [◀], y luego [▼] para visualizar la pantalla que se muestra a continuación.
    lcd_subnetip
  13. Presione [▶] dos veces.
  14. Configure la máscara de subred.
    1. Presione [▲] o [▼] para introducir la máscara de subred de la máquina determinada en [1. Determinación de las direcciones de red].
      Presione [◀] o [▶] para mover el cursor.
    2. Presione [ENTER].
  15. Presione [◀], y luego [▼] para visualizar la pantalla que se muestra a continuación.
    lcd_gateway
  16. Presione [▶] dos veces.
  17. Establezca la dirección de la puerta de enlace.
    1. Presione [▲] o [▼] para introducir la dirección de la puerta de enlace de la máquina determinada en [1. Determinación de las direcciones de red].
      Presione [◀] o [▶] para mover el cursor.
    2. Presione [ENTER].
  18. Presione [MENU] para volver a la pantalla original.

    4. Reiniciar la instalación

  1. Tenga en cuenta los siguientes puntos y reinicie la instalación del software.
    Siga las instrucciones en pantalla para dar seguimiento a la instalación.
    • Presione [IP Setting] para introducir la dirección IP de la máquina determinada en [1. Determinación de las direcciones de red].
      Después de ingresar la dirección IP, haga clic en [OK].
  2. Cuando complete la instalación, desde el [Panel de control], haga clic en [Ver dispositivos e impresoras]. Una vez que la máquina aparezca en “Impresoras”, este procedimiento estará completo.
