Installazione e impostazioni iniziali

Connessione Ethernet

Importante

Per scaricare e installare il software è necessaria una connessione a Internet.

Tra i vari software da utilizzare con questa macchina, scaricare e installare innanzitutto Roland DG Connect Hub sul computer da collegare alla macchina. Quindi, installare gli altri software necessari.


Scaricare Roland DG Connect Hub

  1. Avviare il computer, quindi accedere con un account con i diritti di “Amministratore”.
    Se non si dispone di questi diritti, chiedere all’amministratore di eseguire questa operazione.
    MEMO

    Solo l’account con diritti di “Amministratore” che è stato utilizzato per installare questo software può utilizzarlo.

  2. Accedere al seguente URL.
    MEMO

    A seconda di dove si vive, potrebbe essere chiesto di completare la registrazione dell’utente prima di scaricare il software.

  3. Fare clic su [Roland DG Connect / Connect Hub].
  4. Fare clic su [Installer / Updater[20**-**-**]].
    Viene visualizzata la finestra esplicativa di Roland DG Connect. Esaminare le informazioni e seguire le istruzioni sullo schermo per eseguire il download del file.
Installazione di Roland DG Connect Hub

Importante

È disponibile un video di configurazione di Roland DG Connect Hub. Il contenuto di questo video aiuta a comprendere il flusso e i dettagli della configurazione; quindi si consiglia di guardarlo prima di eseguire la configurazione. https://downloadcenter.rolanddg.com/contents/software_parts/connect_info_en.html

  1. Estrarre i file da [xxxxxxxx.zip], il file scaricato, nella posizione desiderata.
  2. Fare doppio clic su [xxxxxxxx.exe] nella cartella estratta.
    Quando si apre la finestra [Controllo dell’account utente], fare clic su [Sì] (o [Consenti]).
  3. Selezionare la lingua da utilizzare dall’elenco a discesa, quindi fare clic su [OK].
  4. Seguire le istruzioni sullo schermo per installare Roland DG Connect Hub.
Installazione del software necessario da Roland DG Connect Hub

Utilizzare Roland DG Connect Hub per installare il relativo software. Dopo l’installazione del software, è possibile eseguire operazioni quali l’avvio e l’aggiornamento del software da Roland DG Connect Hub.

    Importante

    Se CutStudio è già installato sul computer per la connessione a questa macchina, disinstallare questo software.

  1. Avviare [Roland DG Connect Hub].
    Fare clic sull’icona [Roland DG Connect Hub] nell’area delle notifiche.
  2. Fare riferimento alla Guida principale alle impostazioni iniziali per eseguire le seguenti operazioni.
    https://downloadcenter.rolanddg.com/contents/software_parts/connect_info_en.html
    1. Creare un ID Roland DG Connect.
      Se si dispone già di un ID, passare alla fase successiva.
    2. Configurare le impostazioni di Connect Hub.
  3. Nella finestra principale, selezionare la macchina da utilizzare.
    MEMO

    Se non è possibile rilevare la stampante da registrare, fare riferimento alla Guida di Roland DG Connect.
    https://support.rolanddg.com/hc/en-us/categories/6469527154585-Roland-DG-Connect

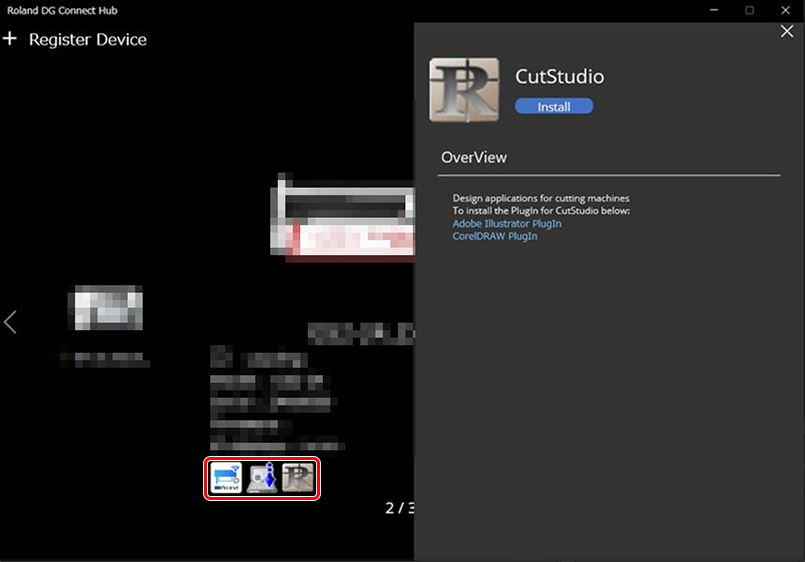

  4. Fare clic sull’icona del software.
    La barra laterale viene visualizzata sul lato destro dello schermo.
    SoftwareIns

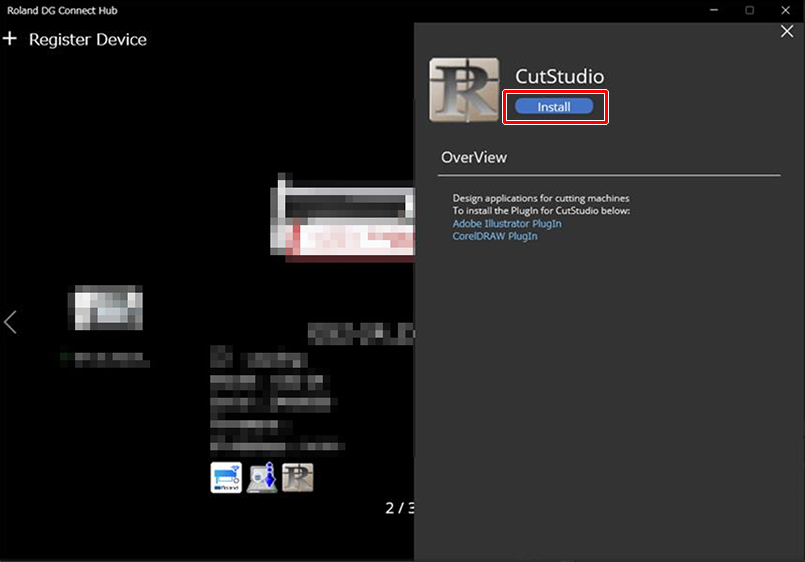

  5. Fare clic su [Installa].
    L’installazione del software si avvia.
    SoftwareIns2
    Per installare più software richiesti, fare clic sull’icona di ciascun software allo stesso modo.

    Osservare i seguenti punti durante l’installazione con una connessione Ethernet.

    Installazione del driver
    • Quando si apre la seguente finestra, selezionare [Install], [Roland DG GS2-24] per il “Model” e [IP_(AUTO)] per la “Port”, quindi fare clic su [Start].
      lan_connect-1

    • Se la macchina non viene rilevata, controllare i seguenti punti e fare clic su [Refresh].
      • La macchina è accesa.
      • La macchina è collegata alla stessa LAN del computer tramite un cavo Ethernet.
      • Il computer è collegato alla stessa LAN della macchina.
      Se la macchina non viene rilevata anche dopo aver fatto clic su [Refresh], procedere all’Impostazione manuale dell’indirizzo IP.

      Dopo aver completato le impostazioni di rete, riavviare l’installazione. Non chiudere la finestra.

  6. Quando l’installazione è completa, da [Pannello di controllo], fare clic su [Visualizza dispositivi e stampanti]. Se la macchina appare in “Stampanti”, la procedura è completa.

Impostazione manuale dell’indirizzo IP
Se non è possibile impostare automaticamente l’indirizzo IP, utilizzare la seguente procedura. Se le impostazioni sono state configurate automaticamente, questa procedura non è necessaria.

    1. Determinare gli indirizzi di rete.

    Le impostazioni qui elencate sono solo un esempio. La procedura e le impostazioni fornite in questo manuale non corrispondono a tutti gli ambienti. In un ambiente in cui il computer in uso è collegato a più dispositivi di rete e a Internet, le impostazioni scorrette influenzano fortemente tutta la rete. Per informazioni dettagliate sulle impostazioni, rivolgersi al proprio amministratore di rete.

    Determinate gli indirizzi IP, la maschera di sottorete e il gateway predefinito per collegare il computer e questa macchina a una rete.

  1. Determinare gli indirizzi IP.
    • Computer: 192.168.0.XXX
    • Dispositivo: 192.168.0.YYY

      • “XXX” e “YYY” rappresentano numeri da 1 a 254. Assicurarsi che siano diversi dai numeri di altre apparecchiature di rete.

  2. Determinare la maschera di sottorete.
    • Computer: 255.255.255.0
    • Dispositivo: 255.255.255.0

      • Usare lo stesso numero per il computer e per questa macchina.

  3. Determinare il gateway predefinito.
    • Computer: 192.168.0.AAA
    • Dispositivo: 192.168.0.AAA

      • “AAA” rappresenta numeri da 1 a 254. Potrebbe non essere necessario impostare questo numero; quindi informarsi presso l’amministratore di rete.

    2. Impostare la rete del computer.
    Questo passaggio non è necessario se ci si connette a un ambiente di rete già esistente.

  1. Visualizzare la schermata “Proprietà - Ethernet”.
    Windows 11:
    1. Nel menu [Avvio], fare clic su [Impostazioni].
    2. Fare clic su [Rete e Internet], quindi su [Composizione].
    3. Fare clic su [Centro connessioni di rete e condivisione].
    4. Fare clic su [Ethernet] o [Wi-Fi].
    5. Fare clic su [Proprietà].
    Windows 10:
    1. Dal menu [Avvio], fare clic su [Impostazioni], quindi su [Rete e Internet].
    2. Fare clic su [Centro connessioni di rete e condivisione].
    3. Fare clic su [Ethernet] o [Wi-Fi].
    4. Fare clic su [Proprietà].
  2. Selezionare [Protocollo Internet versione 4 (TCP/IPv4)], quindi fare clic su [Proprietà].
    Se la casella di controllo [Protocollo Internet versione 4 (TCP/IPv4)] è deselezionata, fare clic sulla casella di controllo per selezionarla.
    property_ethernet
  3. Selezionare [Utilizza il seguente indirizzo IP], quindi inserire gli indirizzi di rete del computer determinati in [1. Determinare gli indirizzi di rete.].
    property_ipaddress
  4. Fare clic su [OK].
  5. Chiudere tutte le finestre aperte per le impostazioni di rete.

    3. Impostare la rete della macchina.

  1. Se la macchina è spenta, premere il pulsante di accensione per avviare la macchina.
    power1
  2. Premere [MENU] due volte per visualizzare la schermata mostrata di seguito.
    lcd_cut
  3. Premere [▼] per visualizzare la schermata mostrata di seguito.
    lcd_sysinfo
  4. Premere [▶] per visualizzare la schermata mostrata di seguito.
    lcd_infomodel
  5. Premere [▼] tre volte per aprire la schermata mostrata di seguito.
    lcd_infointer
  6. Premere [▶] due volte per visualizzare la schermata mostrata di seguito.
    lcd_dhcp
  7. Premere [▶], poi [▼] per impostare DHCP su OFF.
    lcd_dhcp2
  8. Premere [ENTER].
  9. Premere [▼] per visualizzare la schermata mostrata di seguito.
    lcd_ip
  10. Premere [▶] due volte.
  11. Impostare l’indirizzo IP.
    1. Premere [▲] o [▼] per inserire l’indirizzo IP della macchina determinato in [1. Determinare gli indirizzi di rete.].
      Premere [◀] o [▶] per spostare il cursore.
    2. Premere [ENTER].
  12. Premere [◀], quindi [▼] per visualizzare la schermata mostrata di seguito.
    lcd_subnetip
  13. Premere [▶] due volte.
  14. Impostare la maschera di sottorete.
    1. Premere [▲] o [▼] per inserire la maschera di sottorete della macchina determinata in [1. Determinare gli indirizzi di rete.].
      Premere [◀] o [▶] per spostare il cursore.
    2. Premere [ENTER].
  15. Premere [◀], quindi [▼] per visualizzare la schermata mostrata di seguito.
    lcd_gateway
  16. Premere [▶] due volte.
  17. Impostare l’indirizzo del gateway.
    1. Premere [▲] o [▼] per inserire l’indirizzo del gateway della macchina determinato in [1. Determinare gli indirizzi di rete.].
      Premere [◀] o [▶] per spostare il cursore.
    2. Premere [ENTER].
  18. Premere [MENU] per tornare alla schermata originale.

    4. Riavviare l’installazione.

  1. Prendere nota dei seguenti punti e riavviare l’installazione del software.
    Seguire le istruzioni sullo schermo per procedere con l’installazione.
    • Fare clic su [Impostazione IP] e inserire l’indirizzo IP della macchina determinato in [1. Determinare gli indirizzi di rete.].
      Dopo aver inserito l’indirizzo IP, fare clic su [OK].
  2. Quando l’installazione è completa, da [Pannello di controllo], fare clic su [Visualizza dispositivi e stampanti]. Se la macchina appare in “Stampanti”, la procedura è completa.
