Installation et premiers réglages

Connexion Ethernet

Important

Une connexion à Internet est nécessaire pour télécharger et installer le logiciel.

Parmi les différents logiciels à utiliser avec cette machine, commencez par télécharger et installer Roland DG Connect Hub sur l’ordinateur pour vous connecter à la machine. Ensuite, installez les autres logiciels requis.


Téléchargement du Roland DG Connect Hub

  1. Démarrez l’ordinateur, puis connectez-vous avec un compte disposant de droits « Administrateur ».
    Si vous ne disposez pas de ces droits, demandez à l’administrateur d’effectuer cette action.
    RAPPEL

    Seul le compte avec les droits « Administrateurs » utilisé pour installer ce logiciel peut l’utiliser.

  2. Accédez à l’URL suivante.
    RAPPEL

    Selon l’endroit où vous vivez, il peut vous être demandé de vous enregistrer avant de télécharger le logiciel.

  3. Cliquez sur [Roland DG Connect / Connect Hub].
  4. Cliquez sur [Installer / Updater[20**-**-**]].
    La fenêtre d’explication de Roland DG Connect apparaît. Examinez les informations et suivez les instructions à l’écran pour télécharger le fichier.
Installation du Roland DG Connect Hub

Important

Une vidéo d’installation du Roland DG Connect Hub est disponible. Le contenu de cette vidéo aide à comprendre le déroulement de la configuration et ses détails, alors regardez-la avant d’effectuer la configuration. https://downloadcenter.rolanddg.com/contents/software_parts/connect_info_en.html

  1. Extrayez dans l’emplacement souhaité les fichiers du dossier [xxxxxxxx.zip] que vous avez téléchargé.
  2. Double-cliquez sur [xxxxxxxx.exe] dans le dossier extrait.
    Lorsque la fenêtre [Contrôle de compte d’utilisateur] s’affiche, cliquez sur [Oui] (ou [Autoriser]).
  3. Sélectionnez la langue à utiliser dans la liste déroulante, puis cliquez sur [OK].
  4. Suivez les instructions à l’écran pour installer Roland DG Connect Hub.
Installation du logiciel nécessaire à partir du Roland DG Connect Hub

Utilisez Roland DG Connect Hub pour installer le logiciel correspondant. Une fois le logiciel installé, vous pouvez effectuer des opérations comme le démarrage et la mise à jour du logiciel à partir de Roland DG Connect Hub.

    Important

    Si CutStudio est déjà installé sur l’ordinateur à connecter à cette machine, désinstallez-le.

  1. Démarrez [Roland DG Connect Hub].
    Cliquez sur l’icône [Roland DG Connect Hub] dans la zone de notification.
  2. Reportez-vous au Guide principal de réglage initial pour effectuer les opérations suivantes.
    https://downloadcenter.rolanddg.com/contents/software_parts/connect_info_en.html
    1. Créez un identifiant Roland DG Connect.
      Si vous avez déjà un identifiant, passez à l’étape suivante.
    2. Configurez les paramètres du Connect Hub.
  3. Dans la fenêtre principale, sélectionnez la machine à utiliser.
    RAPPEL

    Si l’imprimante à enregistrer ne peut pas être détectée, reportez-vous à l’Aide de Roland DG Connect.
    https://support.rolanddg.com/hc/en-us/categories/6469527154585-Roland-DG-Connect

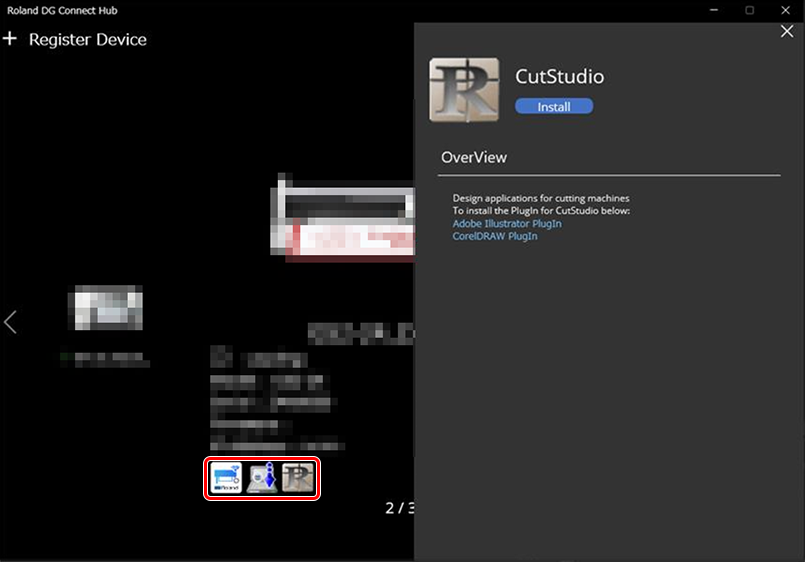

  4. Cliquez sur l’icône du logiciel.
    La barre latérale s’affiche à droite de l’écran.
    SoftwareIns

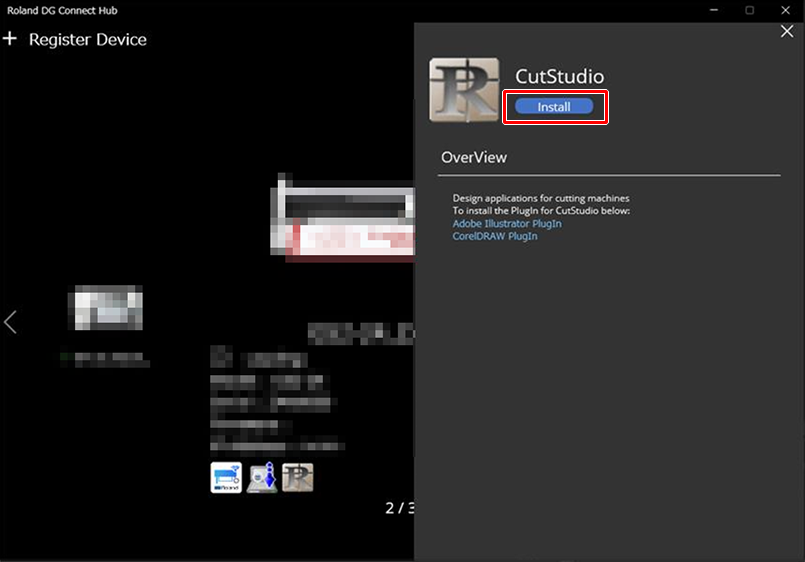

  5. Cliquez sur [Installer].
    L’installation du logiciel commence.
    SoftwareIns2
    Pour installer plusieurs logiciels, cliquez sur l’icône de chaque logiciel de la même manière.

    Prenez compte des points suivants lors d’une installation avec une connexion Ethernet.

    Installation du pilote
    • Lorsque la fenêtre suivante apparaît, sélectionnez [Install], [Roland DG GS2-24] pour le « Model » et [IP_(AUTO)] pour le « Port », puis cliquez sur [Start].
      lan_connect-1

    • Si la machine ne peut pas être détectée, vérifiez les points suivants, puis cliquez sur [Refresh].
      • La machine est en marche.
      • La machine est connectée au même réseau local que l’ordinateur par un câble Ethernet.
      • L’ordinateur est connecté au même réseau local que la machine.
      Si la machine ne peut pas être détectée même après avoir cliqué sur [Refresh]], passez à la section Définition manuelle de l’adresse IP.

      Une fois les paramètres réseau terminés, redémarrez l’installation. Ne fermez pas la fenêtre.

  6. Une fois l’installation terminée, dans [Panneau de configuration], cliquez sur [Afficher les périphériques et imprimantes]. Lorsque la machine apparaît dans « Imprimantes », cette procédure est terminée.

Définition manuelle de l’adresse IP
Si vous ne pouvez pas définir l’adresse IP automatiquement, utilisez la procédure suivante. Si les paramètres ont été configurés automatiquement, cette procédure n’est pas nécessaire.

    1. Détermination des adresses réseau.

    Les paramètres indiqués ici ne sont qu’un exemple. La procédure et les réglages indiqués dans ce manuel ne sont pas adaptés à tous les environnements. Dans un environnement où l’ordinateur utilisé est connecté à plusieurs périphériques réseau et à Internet, des réglages inappropriés auront un effet important sur l’ensemble du réseau. Pour des informations détaillées sur les paramètres, consultez votre administrateur réseau.

    Déterminez les adresses IP, le masque de sous-réseau et la passerelle par défaut pour connecter l’ordinateur et cette machine à un réseau.

  1. Déterminez les adresses IP.
    • Ordinateur : 192.168.0.XXX
    • Dispositif : 192.168.0.YYY

      • « XXX » et « YYY » représentent des nombres de 1 à 254. Assurez-vous qu’ils sont différents des numéros des autres équipements du réseau.

  2. Déterminez le masque de sous-réseau.
    • Ordinateur : 255.255.255.0
    • Dispositif : 255.255.255.0

      • Utilisez le même numéro pour l’ordinateur et pour cette machine.

  3. Déterminez la passerelle par défaut.
    • Ordinateur : 192.168.0.AAA
    • Dispositif : 192.168.0.AAA

      • « AAA » représente les numéros de 1 à 254. Il n’est peut-être pas nécessaire de régler ce nombre, vérifiez donc auprès de votre administrateur réseau.

    2. Configurez le réseau de l’ordinateur.
    Cette étape n’est pas nécessaire lors de la connexion à un environnement réseau existant.

  1. Affichez l’écran « Propriétés de Ethernet ».
    Windows 11 :
    1. Dans le menu [Démarrer], cliquez sur [Paramètres].
    2. Cliquez sur [Réseau et Internet], puis sur [Accès à distance].
    3. Cliquez sur [Centre Réseau et partage].
    4. Cliquez sur [Ethernet] ou [Wi-Fi].
    5. Cliquez sur [Propriétés].
    Windows 10 :
    1. Dans le menu [Démarrer], cliquez sur [Paramètres], puis sur [Réseau et Internet].
    2. Cliquez sur [Centre Réseau et partage].
    3. Cliquez sur [Ethernet] ou [Wi-Fi].
    4. Cliquez sur [Propriétés].
  2. Sélectionnez [Protocole Internet version 4 (TCP/IPv4)], puis cliquez sur [Propriétés].
    Si la case [Protocole Internet version 4 (TCP/IPv4)] n’était pas cochée, cliquez sur la case pour la sélectionner.
    property_ethernet
  3. Sélectionnez [Utiliser l’adresse IP suivante], puis saisissez les adresses réseau des ordinateurs déterminées dans [1. Détermination des adresses réseau.].
    property_ipaddress
  4. Cliquez sur [OK].
  5. Fermez toutes les fenêtres ouvertes pour les paramètres du réseau.

    3. Configurez le réseau de la machine.

  1. Si la machine est éteinte, appuyez sur le bouton d’alimentation pour démarrer la machine.
    power1
  2. Appuyez deux fois sur [MENU] pour afficher l’écran ci-dessous.
    lcd_cut
  3. Appuyez une fois sur [▼] pour afficher l’écran ci-dessous.
    lcd_sysinfo
  4. Appuyez une fois sur [▶] pour afficher l’écran ci-dessous.
    lcd_infomodel
  5. Appuyez trois fois sur [▼] pour afficher l’écran ci-dessous.
    lcd_infointer
  6. Appuyez deux fois sur [▶] pour afficher l’écran ci-dessous.
    lcd_dhcp
  7. Appuyez sur [▶], puis sur [▼] pour régler DHCP sur OFF.
    lcd_dhcp2
  8. Appuyez sur [ENTER].
  9. Appuyez une fois sur [▼] pour afficher l’écran ci-dessous.
    lcd_ip
  10. Appuyez deux fois sur [▶].
  11. Définissez l’adresse IP.
    1. Appuyez sur [▲] ou [▼] pour saisir l’adresse IP de la machine déterminée dans [1. Détermination des adresses réseau.].
      Appuyez sur [◀] ou [▶] pour déplacer le curseur.
    2. Appuyez sur [ENTER].
  12. Appuyez sur [◀], puis sur [▼] pour afficher l’écran illustré ci-dessous.
    lcd_subnetip
  13. Appuyez deux fois sur [▶].
  14. Définissez le masque de sous-réseau.
    1. Appuyez sur [▲] ou [▼] pour saisir le masque de sous-réseau de la machine déterminé dans [1. Détermination des adresses réseau.].
      Appuyez sur [◀] ou [▶] pour déplacer le curseur.
    2. Appuyez sur [ENTER].
  15. Appuyez sur [◀], puis sur [▼] pour afficher l’écran illustré ci-dessous.
    lcd_gateway
  16. Appuyez deux fois sur [▶].
  17. Définissez l’adresse de la passerelle.
    1. Appuyez sur [▲] ou [▼] pour saisir l’adresse de la passerelle de la machine déterminée dans [1. Détermination des adresses réseau.].
      Appuyez sur [◀] ou [▶] pour déplacer le curseur.
    2. Appuyez sur [ENTER].
  18. Appuyez sur [MENU] pour revenir à l’écran d’origine.

    4. Redémarrez l’installation.

  1. Notez les points suivants et relancez l’installation du logiciel.
    Suivez les instructions à l’écran pour procéder à l’installation.
    • Cliquez sur [Paramètres IP] et saisissez l’adresse IP de la machine déterminée sous [1. Détermination des adresses réseau.].
      Après avoir saisi l’adresse IP, cliquez sur [OK].
  2. Une fois l’installation terminée, dans [Panneau de configuration], cliquez sur [Afficher les périphériques et imprimantes]. Lorsque la machine apparaît dans « Imprimantes », cette procédure est terminée.
