Installation und Grundeinstellungen

Ethernet-Verbindung

Wichtig

Zum Herunterladen und Installieren der Software ist eine Verbindung zum Internet erforderlich.

Laden Sie zunächst den Roland DG Connect Hub herunter und installieren Sie es auf dem Computer, der mit dem Gerät verbunden werden soll. Installieren Sie dann die andere erforderliche Software.


Herunterladen von Roland DG Connect Hub

  1. Starten Sie den Computer und melden Sie sich mit einem Konto mit „Administrator“-Rechten an.
    Wenn Sie nicht über diese Rechte verfügen, bitten Sie den Administrator, diese Aufgabe zu übernehmen.
    Anmerkung

    Nur das Konto mit „Administratoren“-Rechten, das für die Installation dieser Software verwendet wurde, kann sie nutzen.

  2. Rufen Sie die folgende URL auf.
    ANMERKUNG

    Je nachdem, wo Sie wohnen, werden Sie möglicherweise aufgefordert, eine Benutzerregistrierung vor dem Herunterladen der Software durchzuführen.

  3. Klicken Sie auf [Roland DG Connect / Connect Hub].
  4. Klicken Sie auf [Installer / Updater[20**-**-**]].
    Das Erklärungsfenster für Roland DG Connect erscheint. Überprüfen Sie die Informationen und folgen Sie den Anweisungen auf dem Bildschirm, um die Datei herunterzuladen.
Installieren von Roland DG Connect Hub

Wichtig

Ein Einrichtungsvideo für Roland DG Connect Hub ist verfügbar. Der Inhalt dieses Videos hilft, den Ablauf der Einrichtung und die Details der Einrichtung zu verstehen. Sehen Sie es sich daher an, bevor Sie die Einrichtung durchführen. https://downloadcenter.rolanddg.com/contents/software_parts/connect_info_en.html

  1. Extrahieren Sie die Dateien aus der heruntergeladenen Datei [xxxxxxxx.zip] an den gewünschten Ort.
  2. Doppelklicken Sie auf [xxxxxxxx.exe] im extrahierten Ordner.
    Wenn das Fenster [Benutzerkontensteuerung] angezeigt wird, klicken Sie auf [Ja] (oder [Zulassen]).
  3. Wählen Sie die zu verwendende Sprache aus der Pulldown-Liste und klicken Sie dann auf [OK].
  4. Folgen Sie den Anweisungen auf dem Bildschirm, um Roland DG Connect Hub zu installieren.
Installieren der erforderlichen Software von Roland DG Connect Hub

Verwenden Sie den Roland DG Connect Hub, um die entsprechende Software zu installieren. Nachdem die Software installiert ist, können Sie vom Roland DG Connect Hub aus Vorgänge wie das Starten und Aktualisieren der Software durchführen.

    Wichtig

    Wenn CutStudio bereits auf dem Computer installiert ist, der mit diesem Gerät verbunden werden soll, deinstallieren Sie diese Software.

  1. Starten Sie [Roland DG Connect Hub].
    Klicken Sie auf das [Roland DG Connect Hub]-Symbol im Mitteilungsbereich.
  2. Lesen Sie den Leitfaden für die Ersteinrichtung, um die folgenden Schritte auszuführen.
    https://support.rolanddg.com/hc/en-us/categories/6469527154585-Roland-DG-Connect
    1. Erstellen Sie eine Roland DG Connect ID.
      Wenn Sie bereits eine ID haben, fahren Sie mit dem nächsten Schritt fort.
    2. Konfigurieren Sie die Connect Hub-Einstellungen.
  3. Wählen Sie im Hauptfenster den zu verwendenden Drucker aus.
    Anmerkung

    Wenn der zu registrierende Drucker nicht erkannt werden kann, schlagen Sie in der Roland DG Connect-Hilfe nach.
    https://support.rolanddg.co.jp/hc/ja/sections/7536518110105-Roland-DG-Connect

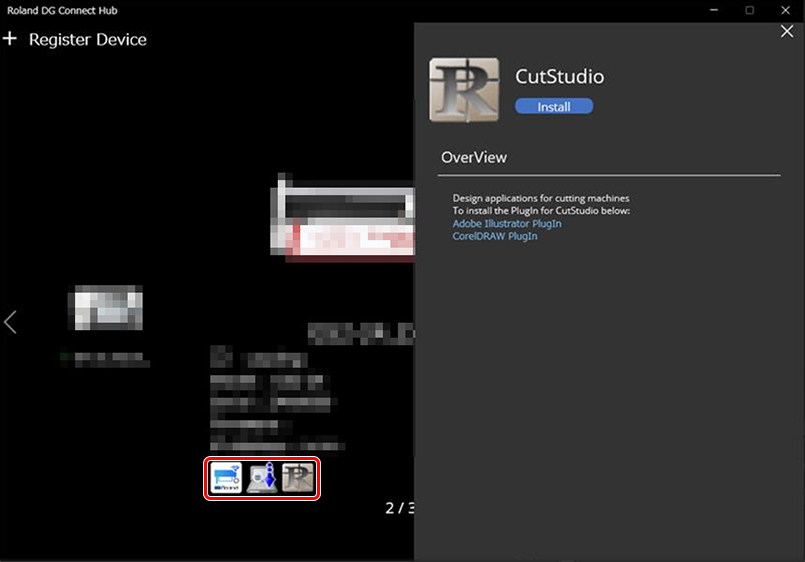

  4. Klicken Sie auf das Symbol der Software.
    Die Seitenleiste wird auf der rechten Seite des Bildschirms angezeigt.
    SoftwareIns

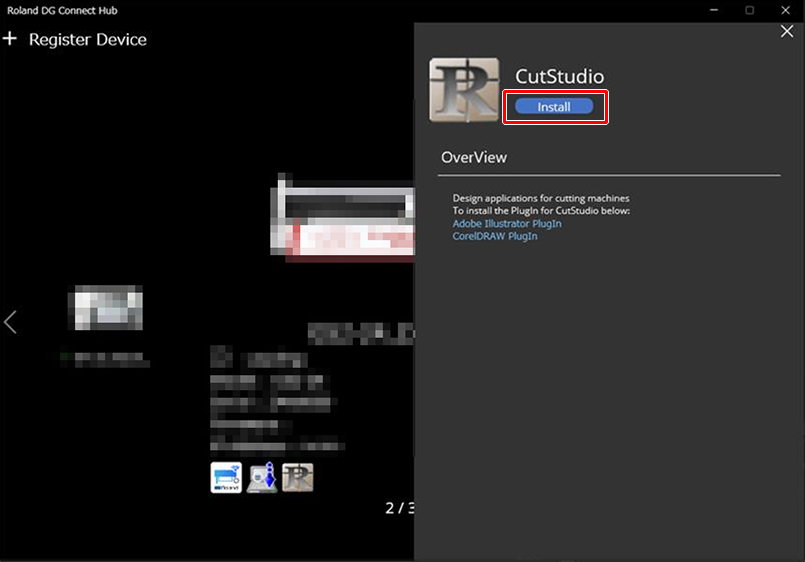

  5. Klicken Sie auf [Install].
    Die Installation der Software beginnt.
    SoftwareIns2
    Um mehrere benötigte Programme zu installieren, klicken Sie auf das Symbol für jedes Programm auf die gleiche Weise.

    Beachten Sie bei einer Installation mit einer Ethernet-Verbindung die folgenden Punkte.

    Installieren des Treibers
    • Wenn das folgende Fenster erscheint, wählen Sie [Install], [Roland DG GS2-24] für das „Model“ und [IP_(AUTO)] für den „Port“, und klicken Sie dann auf [Start].
      lan_connect-1

    • Wenn das Gerät nicht erkannt wird, überprüfen Sie die folgenden Punkte und klicken Sie dann auf [Refresh].
      • Das Gerät ist eingeschaltet.
      • Das Gerät ist über ein Ethernet-Kabel mit demselben LAN wie der Computer verbunden.
      • Der Computer ist mit demselben LAN verbunden wie das Gerät.
      Wenn das Gerät auch nach Klicken auf [Refresh] nicht erkannt wird, fahren Sie mit dem Abschnitt Manuelles Einstellen der IP-Adresse fort.

      Starten Sie die Installation nach Abschluss der Netzwerkeinstellungen erneut. Schließen Sie das Fenster nicht.

  6. Wenn die Installation abgeschlossen ist, klicken Sie in der [Systemsteuerung] auf [Geräte und Drucker anzeigen]. Wenn das Gerät unter „Drucker“ angezeigt wird, ist dieser Vorgang abgeschlossen.

Manuelles Einstellen der IP-Adresse
Wenn Sie die IP-Adresse nicht automatisch einstellen können, gehen Sie wie folgt vor. Wenn die Einstellungen automatisch konfiguriert wurden, ist dieser Schritt nicht erforderlich.

    1. Bestimmen Sie die Netzwerkadressen.

    Die hier aufgeführten Einstellungen sind nur ein Beispiel. Die in diesem Handbuch beschriebenen Verfahren und Einstellungen sind nicht für jede Umgebung geeignet. In einer Umgebung, in der der verwendete Computer mit mehreren Netzwerkgeräten und dem Internet verbunden ist, haben ungeeignete Einstellungen große Auswirkungen auf das gesamte Netzwerk. Detaillierte Informationen zu den Einstellungen erhalten Sie von Ihrem Netzwerkadministrator.

    Bestimmen Sie die IP-Adressen, die Subnetzmaske und das Standard-Gateway, um den Computer und dieses Gerät mit einem Netzwerk zu verbinden.

  1. Ermitteln Sie die IP-Adressen.
    • Computer: 192.168.0.XXX
    • Gerät: 192.168.0.YYY

      • „XXX“ und „YYY“ stehen für Zahlen von 1 bis 254. Achten Sie darauf, dass sie sich von den Zahlen anderer Netzwerkgeräte unterscheiden.

  2. Ermitteln Sie die Subnetzmaske.
    • Computer: 255.255.255.0
    • Gerät: 255.255.255.0

      • Verwenden Sie dieselbe Nummer für den Computer und dieses Gerät.

  3. Bestimmen Sie das Standard-Gateway.
    • Computer: 192.168.0.AAA
    • Gerät: 192.168.0.AAA

      • „AAA“ steht für Zahlen von 1 bis 254. Möglicherweise ist es nicht notwendig, diese Zahl einzustellen, erkundigen Sie sich daher bei Ihrem Netzwerkadministrator.

    2. Stellen Sie das Netzwerk des Computers ein.
    Dieser Schritt ist nicht erforderlich, wenn Sie eine Verbindung zu einer bestehenden Netzwerkumgebung herstellen.

  1. Zeigen Sie den Bildschirm „Eigenschaften von Ethernet“ an.
    Windows 11:
    1. Klicken Sie im Menü [Start] auf [Einstellungen].
    2. Klicken Sie auf [Netzwerk und Internet], und dann auf [DFÜ].
    3. Klicken Sie auf [Netzwerk- und Freigabecenter].
    4. Klicken Sie auf [Ethernet] oder [WiFi].
    5. Klicken Sie auf [Eigenschaften].
    Windows 10:
    1. Klicken Sie im Menü [Start] auf [Einstellungen] und dann auf [Netzwerk und Internet].
    2. Klicken Sie auf [Netzwerk- und Freigabecenter].
    3. Klicken Sie auf [Ethernet] oder [WiFi].
    4. Klicken Sie auf [Eigenschaften].
  2. Wählen Sie [Internetprotokoll Version 4 (TCP/IPv4)] und klicken Sie dann auf [Eigenschaften].
    Wenn das Kontrollkästchen [Internetprotokoll Version 4 (TCP/IPv4)] deaktiviert war, klicken Sie auf das Kontrollkästchen, um es zu aktivieren.
    property_ethernet
  3. Wählen Sie [Folgende IP-Adresse verwenden] und geben Sie dann die unter [1. Bestimmen Sie die Netzwerkadressen.] festgelegten Computernetzwerkadressen ein.
    property_ipaddress
  4. Klicken Sie auf [OK].
  5. Schließen Sie alle für die Netzwerkeinstellungen geöffneten Fenster.

    3. Stellen Sie das Netzwerk des Druckers ein.

  1. Wenn das Gerät ausgeschaltet ist, drücken Sie den Netzschalter, um das Gerät zu starten.
    power1
  2. Drücken Sie zweimal [MENU], um den unten gezeigten Bildschirm aufzurufen.
    lcd_cut
  3. Drücken Sie einmal auf [▼], um den unten gezeigten Bildschirm aufzurufen.
    lcd_sysinfo
  4. Drücken Sie einmal [▶], um den unten gezeigten Bildschirm aufzurufen.
    lcd_infomodel
  5. Drücken Sie dreimal [▼], um den unten gezeigten Bildschirm aufzurufen.
    lcd_infointer
  6. Drücken Sie zweimal [▶], um den unten gezeigten Bildschirm aufzurufen.
    lcd_dhcp
  7. Drücken Sie [▶], dann [▼], um DHCP auf OFF zu setzen.
    lcd_dhcp2
  8. Drücken Sie [ENTER].
  9. Drücken Sie einmal auf [▼], um den unten gezeigten Bildschirm aufzurufen.
    lcd_ip
  10. Drücken Sie zweimal [▶].
  11. Stellen Sie die IP-Adresse ein.
    1. Drücken Sie [▲] oder [▼], um die unter [1. Bestimmen Sie die Netzwerkadressen.] festgelegte IP-Adresse des Druckers einzugeben.
      Drücken Sie [◀] oder [▶], um den Cursor zu bewegen.
    2. Drücken Sie [ENTER].
  12. Drücken Sie [◀], dann [▼], um den unten gezeigten Bildschirm aufzurufen.
    lcd_subnetip
  13. Drücken Sie zweimal [▶].
  14. Stellen Sie die Subnetzmaske ein.
    1. Drücken Sie [▲] oder [▼], um die unter [1. Bestimmen Sie die Netzwerkadressen.] festgelegte Subnetzmaske des Druckers einzugeben.
      Drücken Sie [◀] oder [▶], um den Cursor zu bewegen.
    2. Drücken Sie [ENTER].
  15. Drücken Sie [◀], dann [▼], um den unten gezeigten Bildschirm aufzurufen.
    lcd_gateway
  16. Drücken Sie zweimal [▶].
  17. Stellen Sie die Gateway-Adresse ein.
    1. Drücken Sie [▲] oder [▼], um die unter [1. Bestimmen Sie die Netzwerkadressen.] festgelegte Gateway-Adresse des Druckers einzugeben.
      Drücken Sie [◀] oder [▶], um den Cursor zu bewegen.
    2. Drücken Sie [ENTER].
  18. Drücken Sie [MENU], um zum ursprünglichen Display zurückzukehren.

    4. Starten Sie die Installation neu.

  1. Beachten Sie die folgenden Punkte und starten Sie die Softwareinstallation erneut.
    Folgen Sie den Anweisungen auf dem Bildschirm, um mit der Installation fortzufahren.
    • Klicken Sie auf [IP-Einstellungen] und geben Sie die unter [1. Bestimmen Sie die Netzwerkadressen.] festgelegte IP-Adresse des Geräts ein.
      Nachdem Sie die IP-Adresse eingegeben haben, klicken Sie auf [OK].
  2. Wenn die Installation abgeschlossen ist, klicken Sie in der [Systemsteuerung] auf [Geräte und Drucker anzeigen]. Wenn das Gerät unter „Drucker“ angezeigt wird, ist dieser Vorgang abgeschlossen.
