para Macintosh

*Las capturas de pantalla muestran un ejemplo de Illustrator CC, pero el procedimiento de funcionamiento es el mismo para las otras versiones.

　*Debe instalar el plug-in para Illustrator antes de proceder.　



(1) Cree los datos de corte

Procedimiento

  1. Realice los preparativos para cortar.
    Haga clic en el siguiente enlace y complete los procedimientos a partir del Paso 1: Cargue el material en el Paso 6: Ajuste el origen.



  2. Inicie Illustrator, abra un documento nuevo y defina los ajustes para la mesa de trabajo.

    El tamaño del documento deberá ser el mismo que la anchura de corte que se muestra en el equipo.


  1. Cree un nuevo archivo y cree un nuevo diseño, o abra un archivo ya existente.

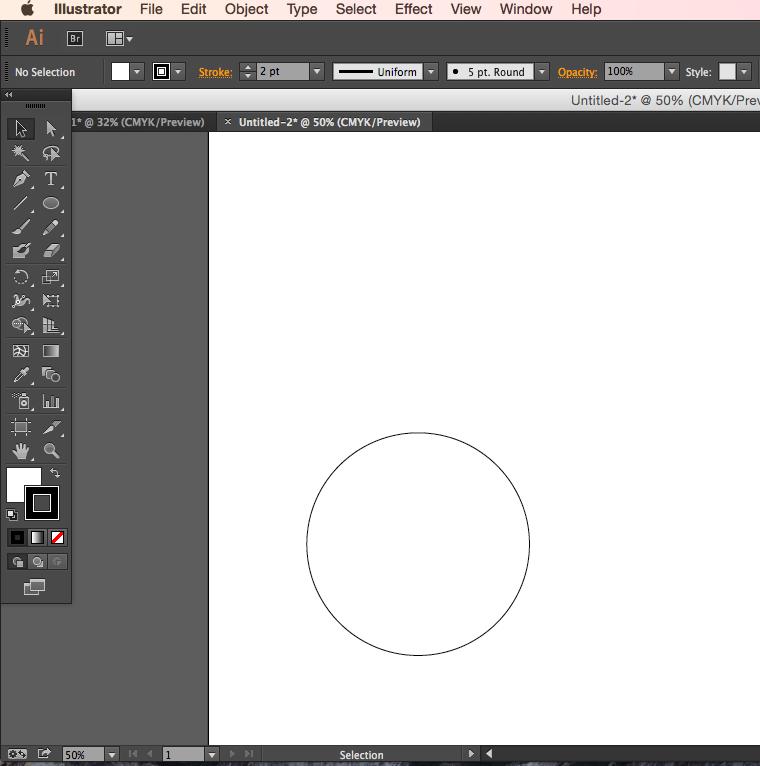

    En este ejemplo, se creará el diseño mostrado en la ventana siguiente.

  2. Desde el menú Window, seleccione Extensions y luego CutStudioPlugIn.

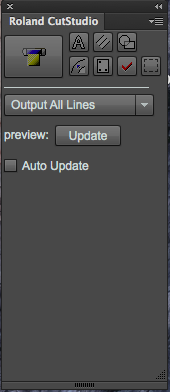

    Aparece la paleta de Roland CutStudio.

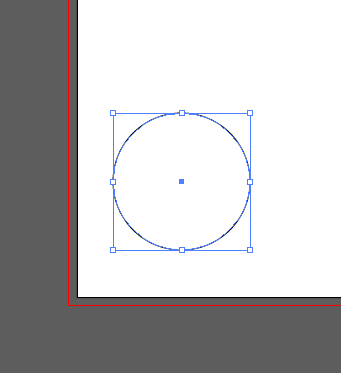

  3. Seleccione el objeto al que desea aplicar líneas perforadas.



  4. Haga clic en .

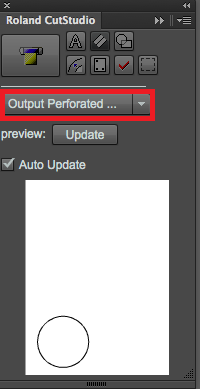

  5. Seleccione Output Perforated Cut Lines.

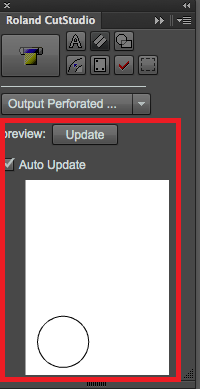

  6. En la paleta de Roland CutStudio, marque la casilla de verificación Auto update.

    Compruebe que la línea de corte que desea enviar sea visible en la pantalla de vista previa.
