Materiales que puede cargar/área de corte
Tamaño de los materiales utilizables
Ancho |
Longitud |
De 50 a 700 mm |
Material plano: 100 mm como mínimo |

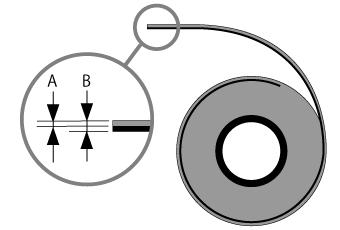

Rollo de material: ninguna restricción |
PRECAUCIÓN
No cargue nunca material con un peso superior a los 5 kg.
En este caso cabría la posibilidad que el equipo volcase por el peso o que el material
se cayera.
(A) Grosor del material que se puede cortar
El grosor del material de 0,1 mm o menos*
(B) Grosor máximo del material (incluyendo el papel continuo)
0,3 mm o menos (se puede cargar material de hasta 1,0 mm de espesor)*
*Las condiciones varían según el tipo de cuchilla. Consulte la Guía general en relación con los parámetros de corte
Área cortable
Área máxima de corte |
Ancho: 584 mm Largo: 25.000 mm |
*Anchura máxima se puede ampliar hasta 604 mm en función de la configuración. Sin embargo, en este caso es posible que el rodillos de arrastre deje marcas en el resultado final. Tome precauciones. Para obtener instrucciones sobre cómo ampliar la zona de corte, consulte la sección "Ampliar el área de corte (EXTEND)."

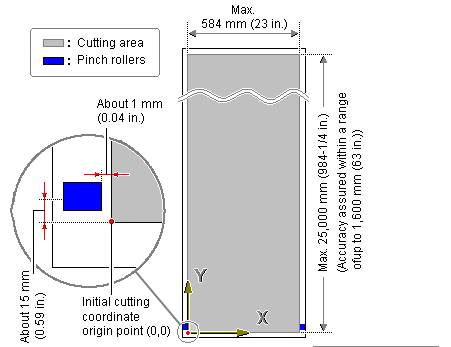

Explicación del área de corte
El área de corte sobre el plano horizontal (la dirección en la que se mueve el carro de herramientas) viene determinada por la posición de los rodillos de arrastre. El área de corte se extiende entre los dos rodillos, excepto un margen de aproximadamente 1 mm por ambos lados.
Tipo de material especificado |
Área de corte |
ROLL o EDGE |
<Ancho>: Distancia entre los dos rodillos de arrastre menos aproximadamente 1 mm por cada lado <Longitud>: Aproximadamente 25 000 mm |
PIECE |
<Ancho>: Distancia entre los dos rodillos de arrastre menos aproximadamente 1 mm por cada lado <Longitud>: Longitud detectada (* 1) |
*1: Si la longitud detectada es de 1600 mm o más, el equipo determina que el material es ROLL y la longitud de la zona de corte se ajusta a aproximadamente 25.000 mm.
Sin embargo, la pantalla no muestra la longitud.
