Remoção da mesa de extensão

Procedimento
  1. Ligue a alimentação secundária se ela estiver desligada.
  2. Abra a tampa frontal.
    Se o papel não tiver sido removido, remova-o agora.
  3. Retire os parafusos (dois locais) para remover a mesa de extensão (lado frontal).

    remove_screws_ET-64L-front

    Levante a mesa de extensão e retire os pinos esquerdo e direito das ranhuras.


    remove_ET-64L-front

    Os dois parafusos removidos serão usados posteriormente para fixar a proteção UV frontal.

  4. Fixe a proteção UV frontal.
    Insira os pinos esquerdo e direito da proteção UV frontal nas ranhuras indicadas nas figuras.
    ET-64L_insert_pins_to_slit

  5. Prenda os parafusos (em dois locais) e fixe a proteção UV frontal.

    attach_screws_uvshield-front

  6. Remova os parafusos (dois locais) que prendem a mesa de extensão (lado traseiro) na parte traseira da impressora e puxe a mesa de extensão em sua direção.

    ET-64L_remove_back-ex-table

    IMPORTANTE

    Guarde os dois parafusos com cuidado para não perdê-los. Os parafusos serão necessários para recolocar a mesa de extensão (lado traseiro).

  7. Feche a proteção UV traseira.

    RearUVshield_close

  8. Toque em AP-640_Panel_Icon_MENU no painel de operação da impressora.
  9. Toque em Preferências > Mesa de extensão.
  10. Toque e selecione Desativar e, em seguida, toque em Salvar.

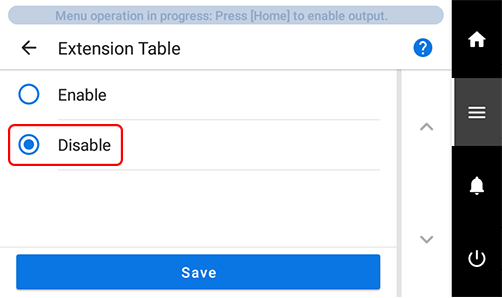

    Menu_Expansion-Table_Disable
  11. Toque em AP-640_Panel_Icon_HOME para voltar à tela inicial.
