Recolocação na impressora

Remova a proteção UV frontal para prender a mesa de extensão.

Procedimento
  1. Ligue a alimentação secundária se ela estiver desligada.
  2. Abra a tampa frontal.
    Se o papel não tiver sido removido, remova-o agora.
  3. Remova os parafusos (em dois locais) e, em seguida, remova a proteção UV frontal.

    remove_screws_uvshield-front

    Levante a proteção UV frontal e retire os pinos esquerdo e direito das ranhuras.


    remove_uvshield-front

    Os dois parafusos removidos serão usados posteriormente para fixar a mesa de extensão (lado frontal).

  4. Fixe a mesa de extensão (frontal).
    Insira os pinos esquerdo e direito da mesa de extensão nas ranhuras indicadas nas figuras.
    ET-64L_insert_pins_to_slit

  5. Prenda os parafusos (dois locais) para fixar a mesa de extensão (lado frontal).

    attach_screws_ET-64L-front

  6. Abra a proteção UV traseira na parte traseira da impressora.
    1. Abra a proteção UV traseira ().
    2. Pressione a proteção UV traseira para a frente da máquina e, em seguida, coloque a proteção nos batentes esquerdo e direito ().

      Rear_UVshield

  7. Insira a mesa de extensão (traseira).
    Deslize a mesa sobre as guias indicadas na figura e insira-a até o fim.
    ET-64L_insert_back-ex-table

  8. Prenda os parafusos (dois locais) para fixar a mesa de extensão (lado traseiro).
    Use os parafusos removidos ao retirar a mesa de extensão traseira.
    ET-64L_attach_screws_to_back-ex-table

  9. Toque em AP-640_Panel_Icon_MENU no painel de operação da impressora.
  10. Toque em Preferências > Mesa de extensão.

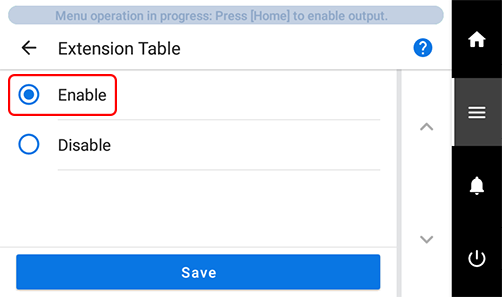

  11. Toque e selecione Ativar e, em seguida, toque em Salvar.
    Menu_Expansion-Table_Enable
  12. Toque em AP-640_Panel_Icon_HOME para voltar à tela inicial.
