Rimozione del tavolo di prolunga

Procedura
  1. Accendere l’alimentazione secondaria se è spenta.
  2. Aprire il coperchio anteriore.
    Se il materiale non è stato rimosso, rimuoverlo adesso.
  3. Rimuovere le viti (due posizioni) per rimuovere il tavolo di prolunga (lato anteriore).

    remove_screws_ET-64L-front

    Sollevare il tavolo di prolunga ed estrarre i perni destro e sinistro dalle fessure.


    remove_ET-64L-front

    Le due viti rimosse saranno utilizzate successivamente per fissare lo schermo UV anteriore.

  4. Montare lo schermo UV anteriore.
    Inserire i perni sinistro e destro dello schermo UV anteriore nelle fessure indicate nelle figure.
    ET-64L_insert_pins_to_slit

  5. Inserire le viti (in due punti) e fissare lo schermo UV anteriore.

    attach_screws_uvshield-front

  6. Rimuovere le viti (due posizioni) che fissano il tavolo di prolunga (lato posteriore) sul retro della stampante e tirare il tavolo di prolunga verso di sé.

    ET-64L_remove_back-ex-table

    IMPORTANTE

    Conservare con cura le due viti, in modo da non perderle. Le viti serviranno quando si ricollegherà il tavolo di prolunga (lato posteriore).

  7. Chiudere lo schermo UV posteriore.

    RearUVshield_close

  8. Toccare AP-640_Panel_Icon_MENU sul pannello comandi della stampante.
  9. Toccare Preferenze > Tavolo di prolunga.

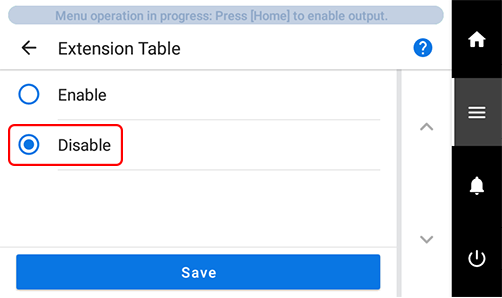

  10. Toccare e selezionare Disabilita, quindi toccare Salva.
    Menu_Expansion-Table_Disable
  11. Toccare AP-640_Panel_Icon_HOME per tornare alla schermata iniziale.
