Ricollegamento alla stampante

Rimuovere lo schermo UV anteriore per collegare il tavolo di prolunga.

Procedura
  1. Accendere l’alimentazione secondaria se è spenta.
  2. Aprire il coperchio anteriore.
    Se il materiale non è stato rimosso, rimuoverlo adesso.
  3. Rimuovere le viti (in due punti), quindi rimuovere lo schermo UV anteriore.

    remove_screws_uvshield-front

    Sollevare lo schermo UV anteriore ed estrarre i perni destro e sinistro dalle fessure.


    remove_uvshield-front

    Le due viti rimosse saranno utilizzate successivamente per fissare il tavolo di prolunga (lato anteriore).

  4. Montare il tavolo di prolunga (anteriore).
    Inserire i perni destro e sinistro del tavolo di prolunga nelle fessure indicate nelle figure.
    ET-64L_insert_pins_to_slit

  5. Inserire le viti (due posizioni) per fissare il tavolo di prolunga (lato anteriore).

    attach_screws_ET-64L-front

  6. Aprire lo schermo UV posteriore sul retro della stampante.
    1. Aprire lo schermo UV posteriore ().
    2. Spingere lo schermo UV posteriore verso la parte anteriore della macchina, quindi posizionarlo sui fermi destro e sinistro ().

      Rear_UVshield

  7. Inserire il tavolo di prolunga (posteriore).
    Far scorrere il tavolo sulle guide indicate in figura e inserirlo fino in fondo.
    ET-64L_insert_back-ex-table

  8. Inserire le viti (due posizioni) per fissare il tavolo di prolunga (lato posteriore).
    Utilizzare le viti rimosse quando si è rimosso il tavolo di prolunga posteriore.
    ET-64L_attach_screws_to_back-ex-table

  9. Toccare AP-640_Panel_Icon_MENU sul pannello comandi della stampante.
  10. Toccare Preferenze > Tavolo di prolunga.
  11. Toccare e selezionare Abilita, quindi toccare Salva.

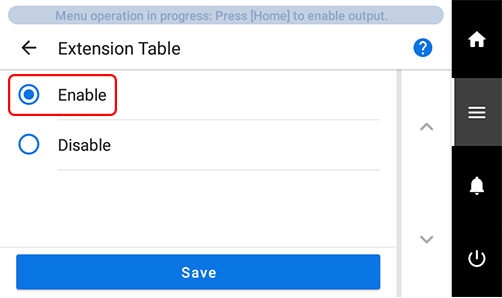

    Menu_Expansion-Table_Enable
  12. Toccare AP-640_Panel_Icon_HOME per tornare alla schermata iniziale.
