Desmontaje de la mesa de extensión

Procedimiento
  1. Conecte la alimentación secundaria si está apagada.
  2. Abra la tapa frontal.
    Si no se ha retirado el material, retírelo ahora.
  3. Quite los tornillos (dos ubicaciones) para retirar la mesa de extensión (lado frontal).

    remove_screws_ET-64L-front

    Levante la mesa de extensión y saque los pasadores izquierdo y derecho de las ranuras.


    remove_ET-64L-front

    Los dos tornillos retirados se utilizarán más adelante para fijar el protector UV frontal.

  4. Coloque el protector UV frontal.
    Inserte los pasadores frontales izquierdo y derecho del protector UV en las ranuras indicadas en las figuras.
    ET-64L_insert_pins_to_slit

  5. Coloque los tornillos (en dos ubicaciones) y fije el protector UV frontal.

    attach_screws_uvshield-front

  6. Retire los tornillos (dos ubicaciones) que sujetan la mesa de extensión (parte trasera) en la parte trasera de la impresora y tire de la mesa de extensión hacia usted.

    ET-64L_remove_back-ex-table

    IMPORTANTE

    Guarde los dos tornillos con cuidado para no perderlos. Los tornillos serán necesarios cuando vuelva a colocar la mesa de extensión (parte trasera).

  7. Cierre el protector UV trasero.

    RearUVshield_close

  8. Pulse AP-640_Panel_Icon_MENU en el panel de operaciones de la impresora.
  9. Pulse Preferencias > Mesa de extensión.

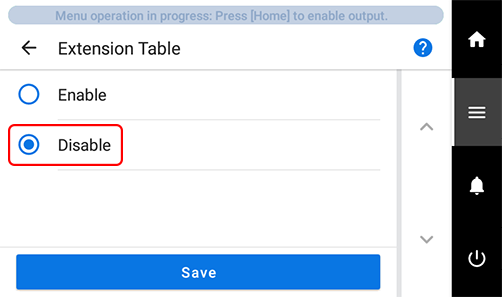

  10. Pulse y seleccione Deshabilitar y después pulse Guardar.
    Menu_Expansion-Table_Disable
  11. Pulse AP-640_Panel_Icon_HOME para volver a la pantalla de inicio.
