Retire el protector UV frontal para fijar la mesa de extensión.

Procedimiento
  1. Conecte la alimentación secundaria si está apagada.
  2. Abra la tapa frontal.
    Si no se ha retirado el material, retírelo ahora.
  3. Retire los tornillos (en dos ubicaciones) y, a continuación, retire el protector UV frontal.

    remove_screws_uvshield-front

    Levante el protector UV frontal y saque los pasadores izquierdo y derecho de las ranuras.


    remove_uvshield-front

    Los dos tornillos retirados se utilizarán más tarde para fijar la mesa de extensión (lado frontal).

  4. Fije la mesa de extensión (frontal).
    Introduzca los pasadores izquierdo y derecho de la mesa de extensión en las ranuras indicadas en las figuras.
    ET-64L_insert_pins_to_slit

  5. Coloque los tornillos (dos ubicaciones) para fijar la mesa de extensión (lado frontal).

    attach_screws_ET-64L-front

  6. Abra el protector UV trasero situado en la parte trasera de la impresora.
    1. Abra el protector UV trasero ().
    2. Empuje el protector UV trasero hacia la parte frontal de la máquina y, a continuación, coloque esta protección en los topes izquierdo y derecho ().

      Rear_UVshield

  7. Inserte la mesa de extensión (trasera).
    Deslice la mesa sobre las guías indicadas en la figura e introdúzcala hasta el tope.
    ET-64L_insert_back-ex-table

  8. Coloque los tornillos (dos ubicaciones) para fijar la mesa de extensión (parte trasera).
    Utilice los tornillos retirados para desmontar la mesa de extensión trasera.
    ET-64L_attach_screws_to_back-ex-table

  9. Pulse AP-640_Panel_Icon_MENU en el panel de operaciones de la impresora.
  10. Pulse Preferencias > Mesa de extensión.

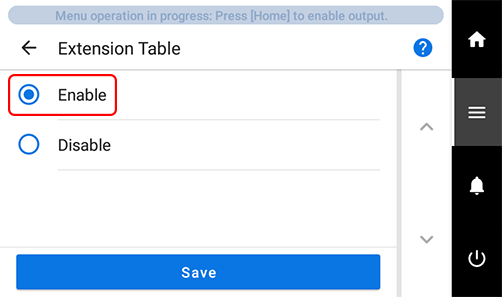

  11. Pulse y seleccione Habilitar y después pulse Guardar.
    Menu_Expansion-Table_Enable
  12. Pulse AP-640_Panel_Icon_HOME para volver a la pantalla de inicio.
